4.Расположение вне зоны досягаемости

Расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.    В вертикальном направлении зона досягаемости в электроустановках напряжением до I кВ должна составлять 2,5 м от поверхности, на которой находятся люди. Указанные размеры даны без учета применения вспомогательных средств (например, инструмента, лестниц, длинных предметов).

5. применение малого напряжения

Источниками малого напряжения могут быть аккумуляторные батареи, выпрямительные устройства при необходимости постоянного тока, однофазные трансформаторы небольшой мощности (до 1 кВА), переносные или стационарные.

6. УЗО* (с номинальным отключающим дифференциальным током не более 30 мА.)

Устройство защитного отключения (УЗО) включает в себя прибор защитного отключения и исполнительный орган - автоматический выключатель. Прибор защитного отключения - совокупность отдельных элементов, которые воспринимают входную величину, реагируют на ее изменение и при заданном ее значении дают сигнал на отключение выключателя. Исполнительный орган - автоматический выключатель.    УЗО применяются в электроустановках, где по каким-либо причинам трудно обеспечить эффективное заземление или зануление, где высока вероятность прикосновения людей к токоведущим частям (передвижные электроустановки, ручной электроинструмент).

Принцип действия устройства защитного отключения серии УЗО-69 основан на фиксации дифференциального тока (разница между прямым и обратным токами), возникающего при утечке на землю. Проще говоря, оно сравнивает ток, ушедший в квартиру, с током, который вернулся из квартиры. Если эти токи оказываются разными, УЗО отключает напряжение.

Датчиком наличия дифференциального тока (тока утечки) служит дифференциальный трансформатор тока, сигнал с которого подается сразу на катушку устройства отключения токового расцепителя, выполненную на постоянном магните. При этом происходит размагничивание катушки, и токовый расцепитель срабатывает без постороннего источника питания

УЗО подключается последовательно с автоматическим выключателем для защиты от сверхтоков.

УЗО предназначено для работы в трехпроводной сети, т.е. в сети, где защитный проводник "земля" и рабочий "ноль" разделены.

Меры защиты при косвенном прикосновении:

1. Защитное заземление

1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

1.7.29. Защитное заземление - заземление, выполняемое в целях электробезопасности.

2. Автоматическое отключение

Для автоматического отключения питания могут быть применены защитно - коммутационные аппараты, реагирующие на сверхтоки или на дифференциальный ток.

В электроустановках, в которых в качестве защитной меры применено автоматическое отключение питания, должно быть выполнено уравнивание потенциалов.

3. выравнивание потенциалов. Выравнивание потенциалов - снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.)

4. уравнивание потенциалов (электрическое соединение проводящих частей)

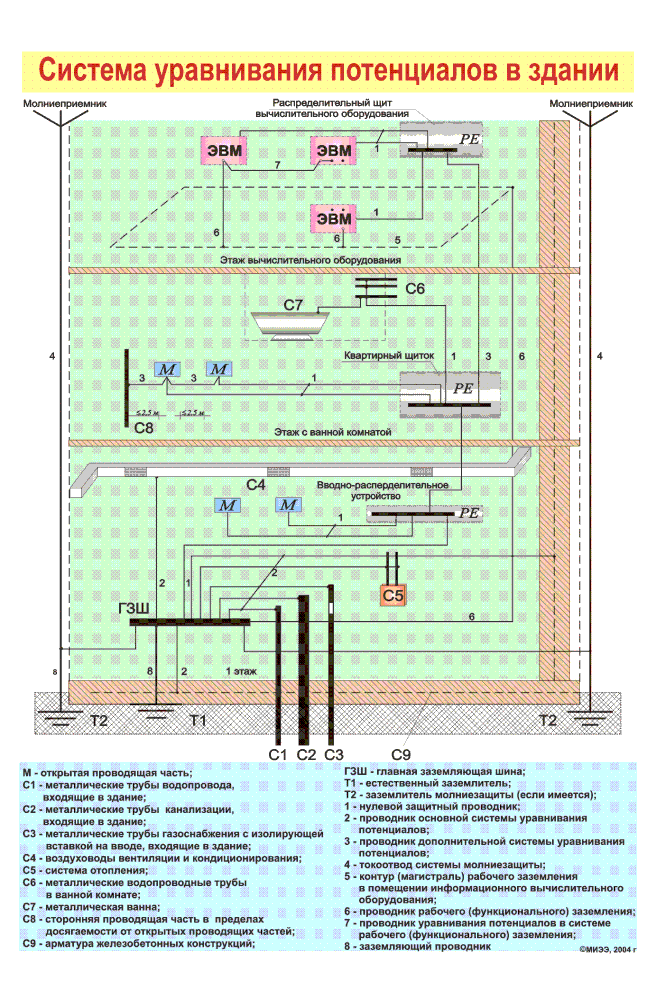

Система уравнивания потенциалов в здании выполняет функцию объединения всех токопроводящих конструкций здания в единую электрически соединённую систему. Это значительно повышает электробезопасность людей и животных, находящихся в здании, так как уменьшает вероятность прикосновения к металлоконструкциям, находящимся под разными потенциалами (напряжением). Упрощённая схема уравнивания потенциалов в здании: Система уравнивания потенциалов делится на основную и дополнительную.

Основная система (показана на рисунке, на первом этаже и в подвале) объединяет и заземляет все входящие в здание токопроводящие коммуникации.

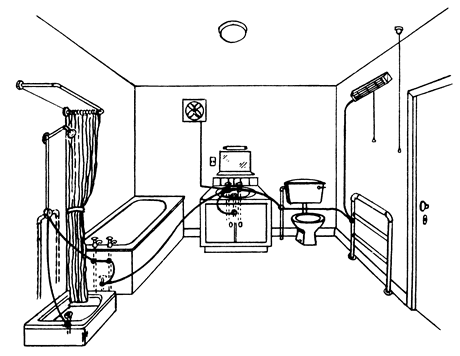

Дополнительная система уравнивания потенциалов (показана на втором этаже) объединяет все доступные одновременному прикосновению токопроводящие конструкции и корпуса электроприборов. Тем самым исключает возможность возникновения опасного напряжения.

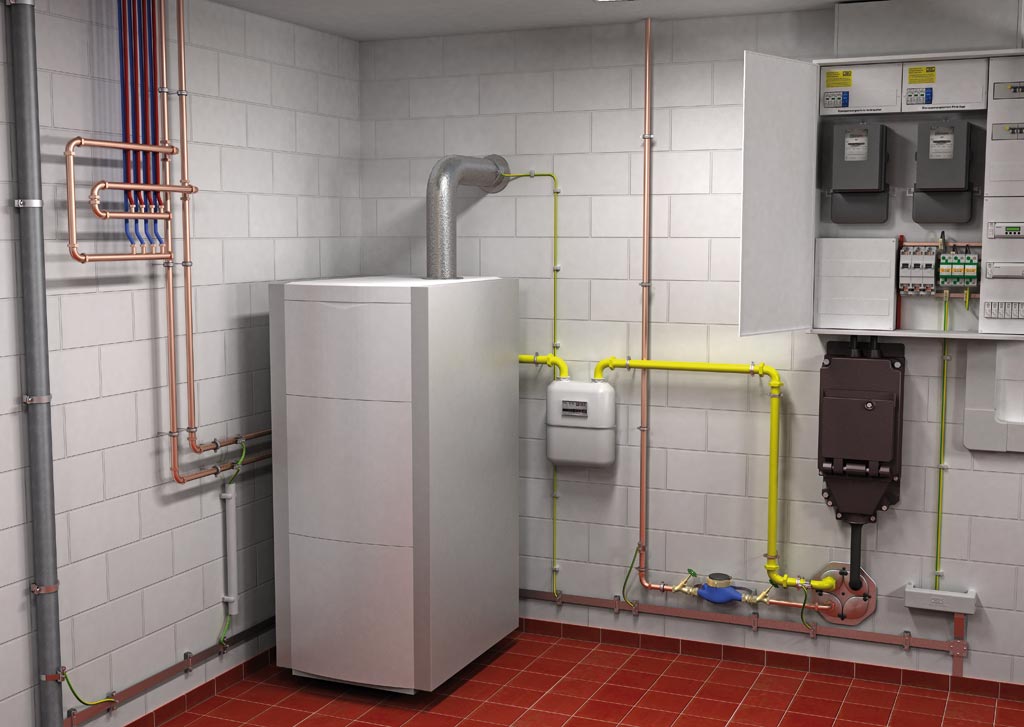

подсоединение всех подлежащих заземлению проводников к общей шине

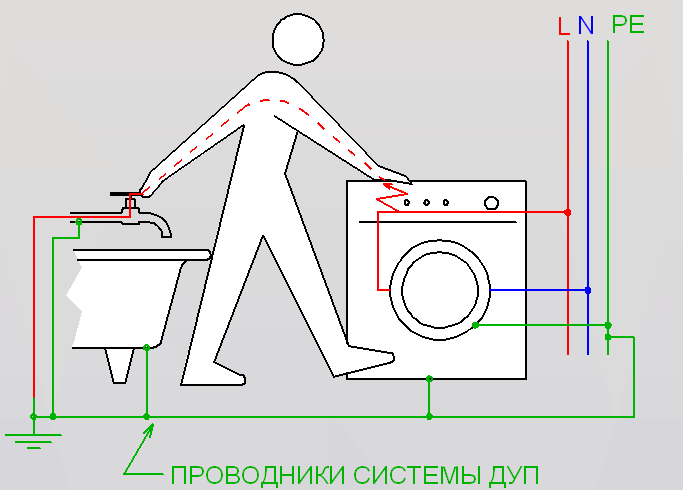

1. Протекание тока через руки человека. Такое направление тока возможно при одновременном соприкосновении со стиральной машиной с поврежденной электроизоляцией и водопроводным краном. В данной ситуации защиту должна обеспечить система дополнительного уравнивания потенциалов (выполняет функции заземления внутри зданий). При правильной установке этой системы напряжение между стиральной машинкой и водопроводом равно нулю и ток через тело человека не течёт.

КУП (коробка уравнивания потенциалов) в ванной комнате

5. двойная или усиленная изоляция (Усиленная изоляция - изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.)

6. применение малого напряжения (В качестве источника питания цепей СНН в обоих случаях следует применять безопасный разделительный трансформатор)

7. защитное разделение сетей (. Разделительный трансформатор - трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей.

Раздельное питание и пониженное напряжение

Раздельным называется питание электроприемника от специального разделяющего трансформатора*, который отделяет этот электроприемник от общей сети и возможных в ней токов замыкания на землю, токов утечки и других условий, создающих опасность для людей.

Раздельное питание используют в установках до 1000 В при испытаниях, работах с переносными электрическими приборами, на стендах и т.п. Коэффициент трансформации разделяющего трансформатора может быть равен 1:1.

Схема защиты путем включения электроприборов через разделяющий трансформатор.

а - при замыкании на корпус; б - при замыкании на землю и корпус;

1 - электроприбор;

2 - разделяющий трансформатор;

3 - плавкий предохранитель.

Область применения разделяющих трансформаторов обширна: в особо опасных помещениях, на строительных площадках, при ремонтах на электростанциях и т.д.

8. изолирующие помещения, зоны, площадки (Непроводящие (изолирующие) помещения, зоны, площадки - помещения, зоны, площадки, в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен и в которых отсутствуют заземленные проводящие части.

Сопротивление относительно локальной земли изолирующего пола и стен таких помещений, зон и площадок в любой точке должно быть не менее:

50 кОм при номинальном напряжении электроустановки до 500 В включительно, измеренное мегаомметром на напряжение 500 В;

100 кОм при номинальном напряжении электроустановки более 500 В, измеренное мегаомметром на напряжение 1000 В.

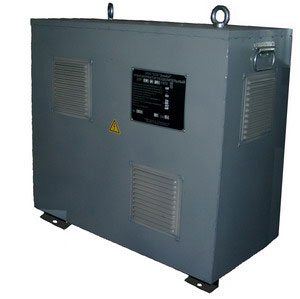

Разделительные трансформаторы

Назначение Для увеличения надежности, срока службы и электробезопасности оргтехники (компьютеров, принтеров копировальных аппаратов и др.), медицинского и бытового электрооборудования, ручного электроинструмента, промышленного электрооборудования (электромагниты, преобразователи частоты и др.) предлагается подавать напряжение для питания данных потребителей через разделительные трансформаторы (РТ). Разделительным трансформатором является трансформатор, предназначенный для отделения сети, питающей электроприемник, от источника напряжения, а также от сети заземления или зануления. Трансформатор может быть разделительным при условии, когда ни одна из его вторичных обмоток не заземляется. Разделительные трансформаторы существенно снижают вероятность поражения людей электрическим током, поскольку вторичные зажимы трансформатора гальванически развязаны от заземленной нейтрали источника напряжения, земли. При возникновении пробоя электрического тока на корпус электрооборудования отсутствует искрение, оборудование находится в рабочем состоянии. Возникающие при этом токи утечки не являются опасными для человека и не приводят к выходу из строя электрооборудования. Разделительные трансформаторы могут применятся для питания любого электрооборудования мощностью до 40 кВА (ГОСТ 30030). Преимущества использования РТ увеличивает срок эксплуатации электрооборудования; РТ снижает токи короткого замыкания; РТ является дополнительным защитным устройством; Улучшение качества питающей сети - РТ отфильтровывает высокочастотные гармоники.
