7. Меры защиты от прямого и косвенного прикосновений.
Прямое (А) и косвенное (Б) прикосновение
Токоведущие части электроустановки не должны быть доступны для случайного прикосновения, а доступные прикосновению открытые и сторонние проводящие части не должны находиться под напряжением, представляющим опасность поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.
Меры защиты от прямого прикосновения:
основная изоляция (. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия.)
2. ограждения и оболочки (Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.
Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2Х, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.)
Какие требования предъявляются к ограждениям распределительных устройств с открытыми токоведущими частями в производственном помещении?
п. 4.1.24 ПУЭ
Ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных – не менее 40 мм.
В производственных помещениях обязательно ограждение находящихся под напряжением частей электродвигателей, пусковых приспособлений, открытых плавких вставок и т.д.
Ограждения выполняют прочными, негорючими, из сплошных металлических листов или сеток. Ограждения устраиваются так, чтобы их можно снять или открыть только специальным ключом.
Ограждения токоведущих частей напряжением до 1000 В.

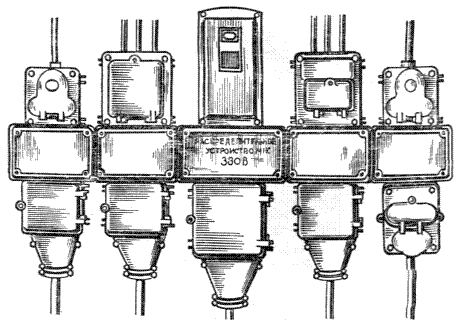

В производственных помещениях не разрешается устанавливать распределительные устройства с незащищенными токоведущими частями. Их располагают внутри запирающихся щитов, шкафов, кожухов из несгораемого материала.
Предохранители в открытом исполнении помещают в шкаф или кожух.
Провода по возможности вводят в машины, аппараты и приборы.

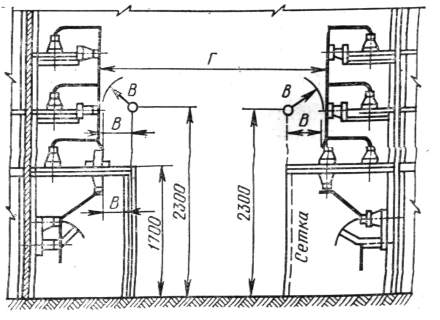

Ограждения токоведущих частей напряжением выше 1000 В.
Все токоведущие части как голые, так и изолированные, должны быть расположены на недоступной высоте или надежно ограждены, закрыты сплошными металлическими дверьми.
Двери ограждений и камер оборудуют блокировкой, препятствующей входу внутрь ограждения или в камеру до тех пор, пока не будет снято напряжение.
3. установка барьеров (Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ, но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа или инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непреднамеренно. Барьеры должны быть из изолирующего материала.)
1.7.71. Установка барьеров и размещение вне зоны досягаемости допускается только в помещениях, доступных квалифицированному персоналу.
