1. Зануление. Части электроустановок, подлежащих занулению

Защитное зануление

предназначено для защиты в трехфазных четырехпроводных сетях с глухозаземленной нейтралью, рабо­тающих под напряжением до 1000 В, так как в этих сетях ис­пользование защитного заземления неэффективно. Обычно это сети 220/127, 380/220 и 660/380 В.

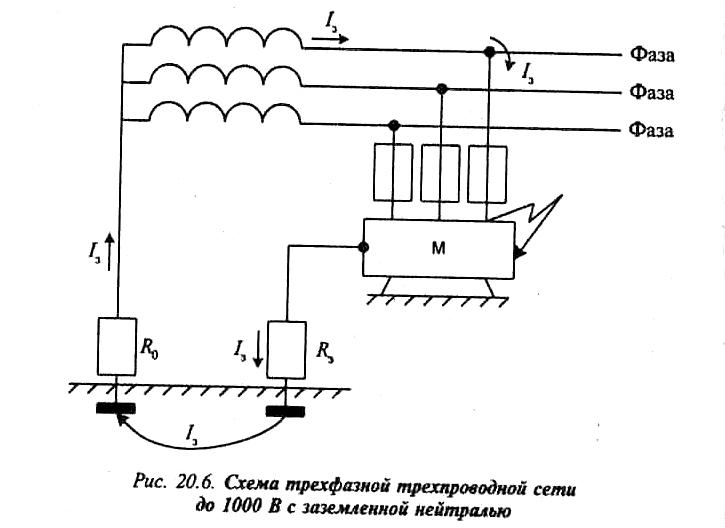

Рассмотрим действие защитного зануления подробнее. Пусть имеется трехфазная трехпроводная сеть, работающая под напря­жением до 1000 В с заземленной нейтралью (рис. 20.6).

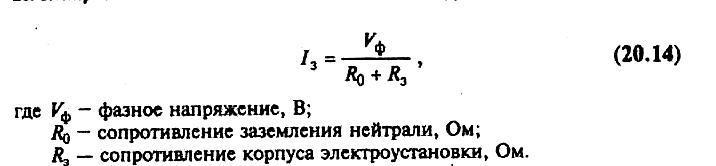

Если в такой схеме одна из фаз будет замкнута на корпус электропроводки (показана на схеме молниеобразной стрелкой), то величина тока (I₃, А), протекающего в сети, определится из следующей зависимости:

При этом на корпусе электроустановки возникает напряже­ние относительно земли (V_K), определяемое следующей форму­лой:

Рассчитаем величину тока короткого замыкания (7₃, А) для значений К_ф = 220 В и rq = R₃ = 4 Ом:

Ток короткого замыкания I₃ может оказаться недостаточным для срабатывания защиты, и электроустановка может не отклю­читься. Корпус электроустановки находится под опасным напряжением. Если человек случайно прикоснется к корпусу элек­троустановки, находящейся под этим напряжением, то ток, про­текающий через тело человека, составит:

где a_пр — коэффициент напряжения прикосновения.

Если a_пр = 1 и V_K = 110 В, то I_чел = 110/1000 = 0,11 А =11О мА. Этот ток превышает значение фибрилляционного, поэтому яв­ляется смертельно опасным. Таким образом, защитное заземле­ние в этом случае не обеспечивает надежной защиты человека, поэтому используют не заземление, а зануление.

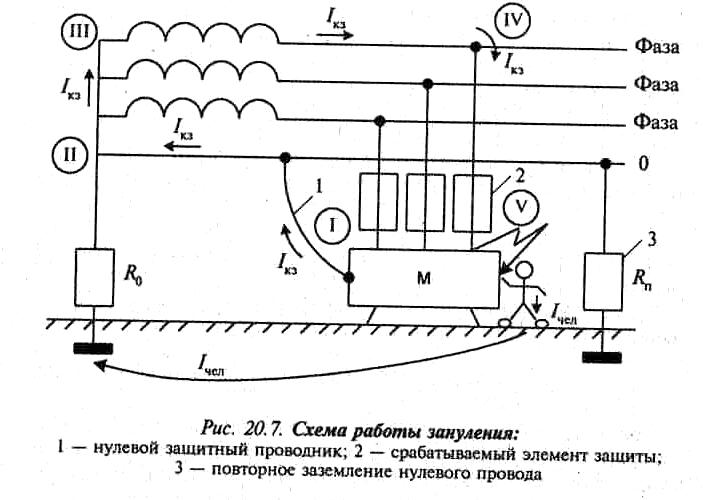

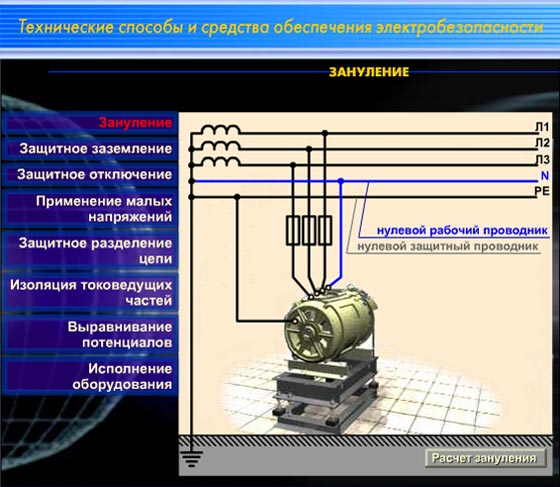

Зануление — это преднамеренное соединение с нулевым защитным проводником металлических нетокопроводяших частей, которые могут оказаться под напря­жением (рис. 20.7).

Проводник (1), который соединяет зануляемые части элек­троустановки с глухозаземленной нейтральной точкой обмотки трансформатора, называют нулевым защитным. Назначение этого проводника заключается в создании для тока короткого замыкания электрической цепи с малым электросопротивлением (цепь обозначена на рисунке цифрами I — II — III — IV — V), чтобы данный ток был достаточен для быстрого отключения по­вреждения 6т сети. Это достигается срабатыванием элемента за­щиты сети от тока короткого замыкания (на рисунке этот эле­мент обозначен цифрой 2).

Цепь зануления I — II — III — IV — V имеет очень малое электрическое сопротивление (доли Ом). Ток короткого замы­кания, возникающий при замыкании на корпус и проходящий по цепи зануления, достигает большого значения (нескольких сотен ампер), что обеспечивает быстрое и надежное срабатыва­ние элементов защиты.

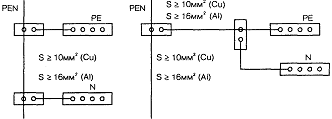

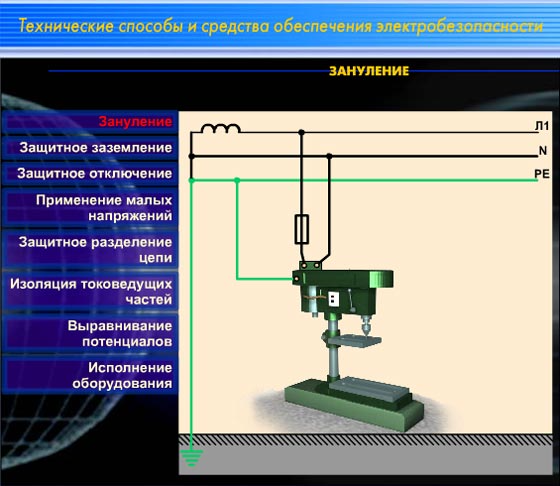

Примеры выполнения подключения проводников РЕ и N к PEN в этажном или квартирном щитках

Нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим. Смысл этого требования заключается в необходимости, в целях обеспечения условий электробезопасности, сохранения соединения защитного проводника с заземлением в случае разрушения (выгорания) контактного зажима.
