Работы с мегаомметром

5.4.1. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду, кроме работ, указанных в п.п.2.3.6, 2.3.8, в электроустановках напряжением до 1000 В и во вторичных цепях - по распоряжению. 5.4.2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра. 5.4.3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками. 5.4.4. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.

15. Какие работы относят к верхолазным, работам на высоте.

.2.6. Работники, обладающие правом проведения специальных работ, должны иметь об этом запись в удостоверении (приложение N 2 к настоящим Правилам). Под специальными работами, право на проведение которых отражается в удостоверении после проверки знаний работника, следует понимать:

1. верхолазные работы;

2. работы под напряжением на токоведущих частях: чистка, обмыв и замена изоляторов, ремонт проводов, контроль измерительной штангой изоляторов и соединительных зажимов, смазка тросов;

3. испытания оборудования повышенным напряжением (за исключением работ с мегаомметром).

16. Чем должны быть укомплектованы электроустановки

Электроустановки должны быть укомплектованы испытанными и готовыми к применению электрозащитными средствами, средствами пожаротушения и оказания первой помощи.

На какие группы подразделяется электротехнический персонал предприятий

Эл. технический персонал предприятий подразделяется на: -а дминистративно-технический -

-оперативный

-ремонтный

-оперативно-ремонтный

административно-технический -Руководители и специалисты, на которых возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в эл

Персонал оперативный – Персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации). Персонал оперативно-ремонтный – Ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания в утвержденном объеме закрепленных за ним электроустановок.

Персонал ремонтный – Персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытание электрооборудования.

Персонал электротехнологический – Персонал, у которого в управляемом им технологическом процессе основной составляющей является электрическая энергия (например, электросварка, электродуговые печи, электролиз и т.д.), использующий в работе ручные электрические машины, переносной электроинструмент и светильники, и другие работники, для которых должностной инструкцией или инструкцией по охране труда установлена необходимость получения II или более высокой группы по электробезопасности

Периодичность проверки знаний у электротехнического персонала.

Проверка знаний работников подразделяется на первичную и периодическую (очередную и внеочередную).

Первичная проверка знаний проводится у работников, впервые поступивших на работу, связанную с обслуживанием электроустановок, или при перерыве в проверке знаний более 3-х лет; очередная – в порядке, установленном в п. 11; а внеочередная – в порядке, установленном в п. 12 настоящей статьи.¹

11. Очередная проверка должна производиться в следующие сроки: для электротехнического персонала, непосредственно организующего и проводящего работы по обслуживанию действующих электроустановок или выполняющего в них наладочные, электромонтажные, ремонтные работы или профилактические испытания, а также для персонала, имеющего право выдачи нарядов, распоряжений, ведения оперативных переговоров, – 1 раз в год;

для административно-технического персонала, не относящегося к предыдущей группе, а также для специалистов по охране труда, допущенных к инспектированию электроустановок, – 1 раз в 3 года.²

Внеочередная проверка знаний проводится независимо от срока проведения предыдущей проверки:

1. при введении в действие у Потребителя новых или переработанных норм и правил;

2. при установке нового оборудования, реконструкции или изменении главных электрических и технологических схем

3. при назначении или переводе на другую работу,

4. при нарушении работниками требований нормативных актов по охране труда;

5. по требованию органов государственного надзора;

6. по заключению комиссий, расследовавших несчастные случаи с людьми или нарушения в работе энергетического объекта;

7. при повышении знаний на более высокую группу;

8. при проверке знаний после получения неудовлетворительной оценки;

9. при перерыве в работе в данной должности более 6 месяцев.

Требования к персоналу, принимаемому на работу в электроустановках

• Работники должны иметь профессиональную подготовку, соответствующую характеру работ. При ее отсутствии они должны до допуска к самостоятельной работе обучены в специализированных центрах подготовки персонала, например, в учебных комбинатах и т.н.

• должны пройти проверку состояния здоровья;

• должны быть обучены приемами освобождения пострадавшего от действия электрического тока, оказания первой помощи при несчастных случаях;

• персонал, должен пройти проверку знаний Правил безопасности и других нормативно-технических документов, и иметь соответствующую группу по электробезопасности;

Классификация плакатов , используемых в электроустановках

\

Технические мероприятия, обеспечивающие безопасность работ в электроустановках со снятием напряжения

При подготовке рабочего места со снятием напряжения должны быть в указанном порядке выполнены следующие технические мероприятия:

произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;

меры, исключающие ошибочную подачу напряжения к месту работы :

включают блокировку,

ставят механический запор на привод разъединителя, рубильника,

снимают предохранители,

Эти мероприятия выполняет дежурный персонал, обслуживающий электроустановку.

Отключение напряжения - на месте работы отключают оборудование, которое подлежит ремонту и те токоведущие части, к которым при работе можно приблизиться на опасное расстояние или случайно прикоснуться.

Отключенный участок отделяют со всех сторон  откуда может быть подано напряжение, видимым разрывом, создаваемым  разъединителями, рубильником, снятыми перемычками.

Работать на оборудовании, отделенном только выключателем, не разрешается. Во избежание обратной  трансформации со стороны низшего напряжения силовые и измерительные трансформаторы  отключают как от высокого, так и от среднего и низшего напряжения.

Приводы разъединителей с ручным управлением  механически запирают навесным замком, специальным болтом или  штифтом для предупреждения их ошибочного или самопроизвольного включения. На приводах с пневматическим управлением запирают вентиль подвода воздуха. В электроустановках напряжением до 1000 В напряжение  отключается коммутационными аппаратами с ручным управлением.

на приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты;

На временных ограждениях участка ремонтных работ и на постоянных ограждениях  соседних ячеек вывешиваются  плакаты  «Стой - высокое напряжение».

Если работы ведутся на высоте, то на конструкции, на которой поднимаются к месту работы, вывешивают плакат  «Влезать здесь», а на  соседних - «Не влезать - убьет».  На месте работы вывешивают  плакат  «Работать здесь».

Временные ограждения и плакаты запрещено переставлять или убирать.

Вывешивать и снимать плакаты  разрешается только оперативному персоналу, осуществляющему подготовку рабочего места.

Чтобы исключить случайную или ошибочную подачу  напряжения на отключенное оборудование, на всех ключах управления  и приводах  выключателей, разъединителей, рубильников  вывешивают плакаты  « Не включать - работают люди».

Если отключения произведены для подготовки работы на линии электропередачи, то вешают плакаты «Не включать - работа на линии».

проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения эктрическим током;

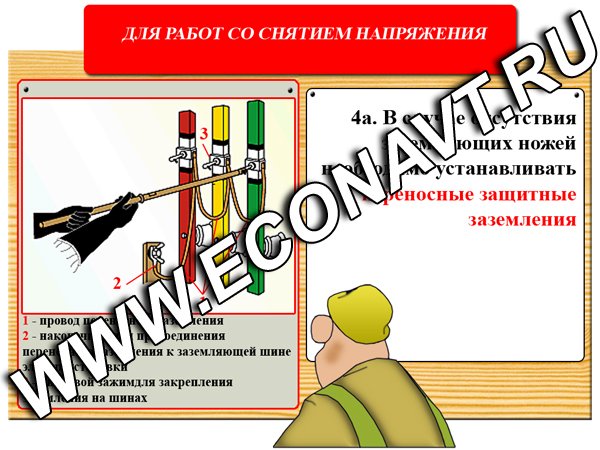

установлено заземление (включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления);

После проверки отсутствия напряжения заземляют и соединяют накоротко  фазы тех токоведущих частей, на которых будут работать или от которых может быть подано напряжение. Заземления накладывают со всех сторон, откуда может быть подано напряжение, так чтобы  отключенный для работы участок находился между ними. Этим обеспечивается наиболее надежная защита работающих от случайного появления напряжения.

В  ячейке отходящей линии заземления ставят  не только со стороны шин, но и на ножах линейных разъединителей.

Переносные заземления, как правило, устанавливают двумя работниками, один из которых должен иметь 4 квалификационную группу. При единоличном оперативном обслуживании электроустановки одному дежурному разрешается включение стационарных заземляющих ножей, а также  наложение переносных заземлений в установках напряжением до1000 В.

вывешены указательные плакаты "Заземлено",(. В электроустановках должны быть вывешены плакаты «Заземлено» на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления коммутационными аппаратами.)

ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты.

Заземление электроустановок. Назначение и общетехнические требования.

Заземляющее устройство – это совокупность заземлителя и заземляющих проводников.

Заземлитель – представляет собой металлический проводник, находящийся в непосредственном соединении с землёй.

Заземляющими проводниками являются металлические проводники, соединяющие заземляемые части электроустановки с заземлителем.

Заземлением какой либо части электроустановки называют преднамеренное электрическое соединение с заземляющим устройством.

Напряжением относительно земли при замыкании на корпус называют напряжение между этим корпусом и точками земли, находящимися вне зоны токов в земле, но не ближе 20 м.

Сопротивление заземляющего устройства – это сумма сопротивлений, состоящие из сопротивления заземлителя относительно земли и сопротивления заземляющих проводников.

Сопротивление заземлителя – отношение напряжения на заземлителе относительно земли к току, проходящему через заземлитель.

Искуственные и естественные заземлители

Искусственные заземлители применяют тогда, когда естественные заземлители не не удовлетворяют требования ПУЭ. В качестве естественных заземлителей используются: проложенные в земле стальные водопроводные трубы, соединённые в стыках газо- или электросваркой; трубы артезианских скважин; металлические конструкции зданий и сооружений, имеющие надёжное соединение с землёй; различного рода трубопроводы, проложенные под землей.

Не допускается использовать в качестве естественных заземлителей нефтепроводы бензопроводы газопроводы и м подобные.

искусственные заземлители, представляют собой ряды забитых в землю уголков или труб, соединенных стальными полосами.

. Для искусственных заземлителей применяют отрезки угловой стали 50 мм. Длинной 2,5 – 3 метра, которые забивают вертикально в траншее глубиной 70 см., оставляя над поверхностью дна траншеи 10 см. заземлителя. К этим заземлителям приваривают, проложенную в траншее круглую сталь диаметром 10 – 16 мм. или полосовую сталь сечением мм. по всему контуру

Сопротивление заземляющего устройства

По ПУЭ в электроустановках до 1000 В с глухим заземлением нейтрали сопротивление заземляющие устройства должно быть не боле 4 Ом. Для электроустановок выше 1000 В.с большими токами замыкания на землю сопротивление заземляющего устройство должно быть не более 0,5 Ом.

Для электроустановок выше 1000 В с малыми токами замыкания на землю сопротивление заземляющего устройства удовлетворять условию Rз < Uз/Iз, где Uз = 250 В., если заземляющее устройство используется только для установок напряжением выше 1000 В, Uз=125 В., если заземляющее устройство одновременно используется и для установок до 1000 В., I з- расчетный ток замыкания на землю.

Если заземляющее устройство является общим для РУ электроустановок различных напряжений, то за расчетную сопротивлений заземления принимается наименьшая из требуемых величин. Емкостной ток замыкания на землю определяют по приближенной формуле. Iз = U(35lх +lв)/350, гдеU - линейное напряжение сети,  lх  и lв- суммарная длинна электрически связанных между собой кабельных и воздушных линий, км.

Монтаж заземляющего устройства

Все соединения в цепях заземлителей выполняют сваркой внахлёстку. Качество сварных швов проверяют осмотром, а прочность – ударом молотка массой 1 кг. Места сварки покрывают битумным лаком против коррозии.

Монтаж заземляющих и нулевых защитных проводников. Заземляющие проводники прокладывают горизонтально и вертикально по конструкциям зданий.

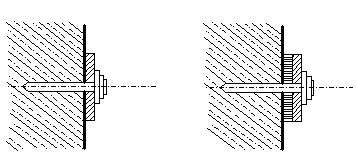

В сухих помещениях заземляющие проводники укладывают непосредственно по бетонным или кирпичным стенам с краплением полос под дюбель, а в сырых помещениях на подкладках на расстоянии не мене 10 мм. от стены.

Проводники крепят на расстояниях 600 – 1000 мм., на прямых участках, и 100 мм на поворотах, 400 – 600 мм от уровня пола. Заземляющие проводники к корпусам машин и аппаратов присоединяют под болт.

Защитное заземление - это вид защиты от поражения током при однофазных замыканиях путем снижения до безопасной величины напряжений, появляющихся на конструктивных частях оборудования и возле него.

Схема работы защитного заземления

а - общая схема; б - схема замещения; 1 - корпус; 2 - заземлитель.

Защитное заземление применяется в трехфазных электроустановках напряжением до 1000 В с изолированной нейтралью и выше 1000 В при любом режиме нейтрали. Заземление при напряжении 380 В и выше обязательно во всех случаях; при напряжении 50 В переменного и 110 В постоянного тока - только в помещениях с повышенной опасностью, особо опасных и в наружных установках; независимо от величины напряжения - во взрывоопасных помещениях.

Защитным заземлением называется преднамеренное соединение с землей корпусов и других конструктивных металлических частей электрооборудования, которые нормально не находятся под напряжением, но в любой момент времени могут оказаться под напряжением вследствие повреждения изоляции. Оно применяется в электроустановках напряжением до 1000 В, питающихся от сетей с изолированной нейтралью.

Назначение защитного заземления — устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам

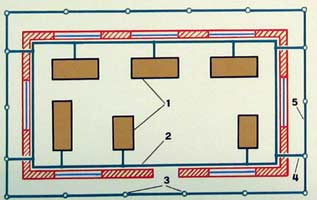

Схема заземляющих контуров из полосовой стали.

1.Электрооборудование 2. Внутренний контур (сечение не менее 24 мм2) 3.Заземляющие трубы или уголки 4. Соединение внутреннего контура с наружным (сечение не менее 24 мм 2) 5. Соединительная полоса наружного контура (сечение не менее 48 мм 2)

Для заземления электроустановок должны быть использованы в первую очередь естественные заземлители, если при этом сопротивление заземляющих устройств имеет допустимые значения.

1.7.109. В качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т. п.;

5) рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов в соответствии с 1.7.82.

Для заземления электроустановок различных назначений, территориально приближенных одна к другой, рекомендуется применять одно общее заземляющее устройство. Требуемые величины сопротивления заземляющих устройств должны быть обеспечены при наиболее неблагоприятных условиях..

Что может быть использоваться в электроустановках в качестве искусственных заземлителей?

п. 1.7.111, 1.7.102. ПУЭ

Какое минимальное сечение установлено для защитного проводника (PE) в системе TN для переносных электроприемников?

п. 1.7.149 ПУЭ

Должны быть медными, гибкими и иметь сечение не меньше, чем у фазных проводников. При прокладке таких проводников не в составе общего с фазными проводниками кабеля их сечение должно быть не менее 2,5 мм кв. при наличии механической защиты и 4 мм кв. при ее отсутствии.

Заземлители бывают искусственные, которые используются только для целей заземления, состоящие из угловой стали (размером 50х50х4мм) длиной 2.5 - Зм, некондиционных стальных труб 50 мм той же длины с толщиной стенки не менее 3.5 мм, отрезков круглой стали 12-14 мм, длиной 5м и более. Данные отрезки погружают в грунт на расстоянии друг от друга примерно 3 м и соединяют между собой стальной полосой размером 40х4мм. Верхние концы электродов должны быть на глубине 0.6 - 0.7м от поверхности. Соединительную полосу прокладывают в траншее глубиной 0.6 - 0.7м. Все соединения осуществляют сваркой.

1.7.111. Искусственные заземлители могут быть из черной или оцинкованной стали или медными.

Искусственные заземлители не должны иметь окраски.

Материал и наименьшие размеры заземлителей должны соответствовать приведенным в табл. 1.7.4.

Таблица 1.7.4

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	-	-
	для горизонтальных заземлителей	10	-	-
	Прямоугольный	-	100	4
	Угловой	-	100	4
	Трубный	32	-	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	-	-
	для горизонтальных заземлителей	10	-	-
	Прямоугольный	-	75	3
	Трубный	25	-	2
Медь	Круглый	12	-	-
	Прямоугольный	-	50	2
	Трубный	20	-	2
	Канат многопроволочный	1,8*	35

1.7.115. В электроустановках напряжением выше 1 кВ с изолированной нейтралью проводимость заземляющих проводников сечением до 25 мм² по меди или равноценное ему из других материалов должна составлять не менее 1/3 проводимости фазных проводников. Как правило, не требуется применение медных проводников сечением более 25 мм², алюминиевых - 35 мм², стальных - 120 мм².

1.7.116. Для выполнения измерений сопротивления заземляющего устройства в удобном месте должна быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках напряжением до 1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.

1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный - 10 мм², алюминиевый - 16 мм², стальной - 75 мм².

1.7.118. У мест ввода заземляющих проводников в здания должен быть предусмотрен опознавательный знак .

1.7.126. Наименьшие площади поперечного сечения защитных проводников должны соответствовать табл. 1.7.5.

Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Таблица 1.7.5

Наименьшие сечения защитных проводников

Сечение фазных проводников, мм2	Наименьшее сечение защитных проводников, мм2
S £ 16	S
16 < S £ 35	16
S > 35	S/2

\Заземляющий проводник - это проводник, соединяющий заземляемые части с заземлителем. В помещениях прокладывается магистраль заземления, зануления - заземляющий или нулевой защитный проводник с двумя или более ответвлениями. По расположению заземлителей относительно заземляемых частей заземляющие устройства подразделяются на выносные и контурные.

Заземление или зануление переносных электроприёмников осуществляется специальной жилой (третья - для электроприёмников однофазного и постоянного, четвёртая- для электроприёмников трёхфазного тока), расположенной в одной оболочке с фазными жилами переносного провода и присоединяемой к «корпусу» электроприёмника и к специальному контакту вилки втычного соединения. Сечение этой жилы должно быть равным сечению фазных проводников, использование для этой цели нулевого рабочего проводника, в том числе расположенного в общей оболочке, не допускается. Жилы проводов и кабелей, используемые для заземления или зануления переносных электроприёмников, должны быть медными, гибкими, сечением не менее 1,5мм кв. для переносных электроприёмников в промышленных установках и не менее 0,75 мм кв. для бытовых переносных электроприёмников.

Рис.78. Установка трубчатого заземлителя в траншее

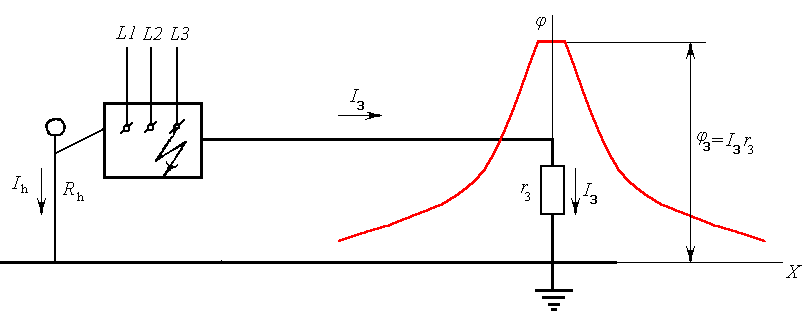

Выносное заземляющее устройство (рис. 4.4) характеризуется тем, что заземлитель  вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки. Поэтому выносное заземляющее устройство называют также сосредоточенным.

Рис.4.4. Выносное заземляющее устройство

Существенный недостаток выносного заземляющего устройства – отдаленность заземлителя от защищаемого оборудования, вследствие чего на всей или на части защищаемой территории коэффициент прикосновения ₁=1. Поэтому заземляющие устройства этого типа применяются лишь при малых токах замыкания на землю, в частности в установках до 1000 В, где потенциал заземлителя не превышает значения допустимого напряжения прикосновения U_пр.доп

Достоинством выносного заземляющего устройства является возможность выбора места размещения электродов заземлителя с наименьшим сопротивлением грунта (сырой, глинистый, в низинах и т. п.).

Необходимость в устройстве выносного заземления может возникнуть в следующих случаях:

• при невозможности по каким-либо причинам разместить заземлитель на защищаемой территории;

• при высоком сопротивлении земли на данной территории (например, песчаный или скалистый грунт) и наличии вне этой территории мест со значительно лучшей проводимостью земли;

• при рассредоточенном расположении заземляемого оборудования (например, в горных выработках) и т. п.

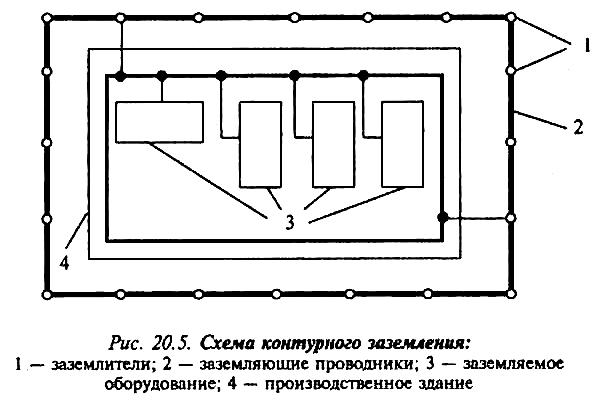

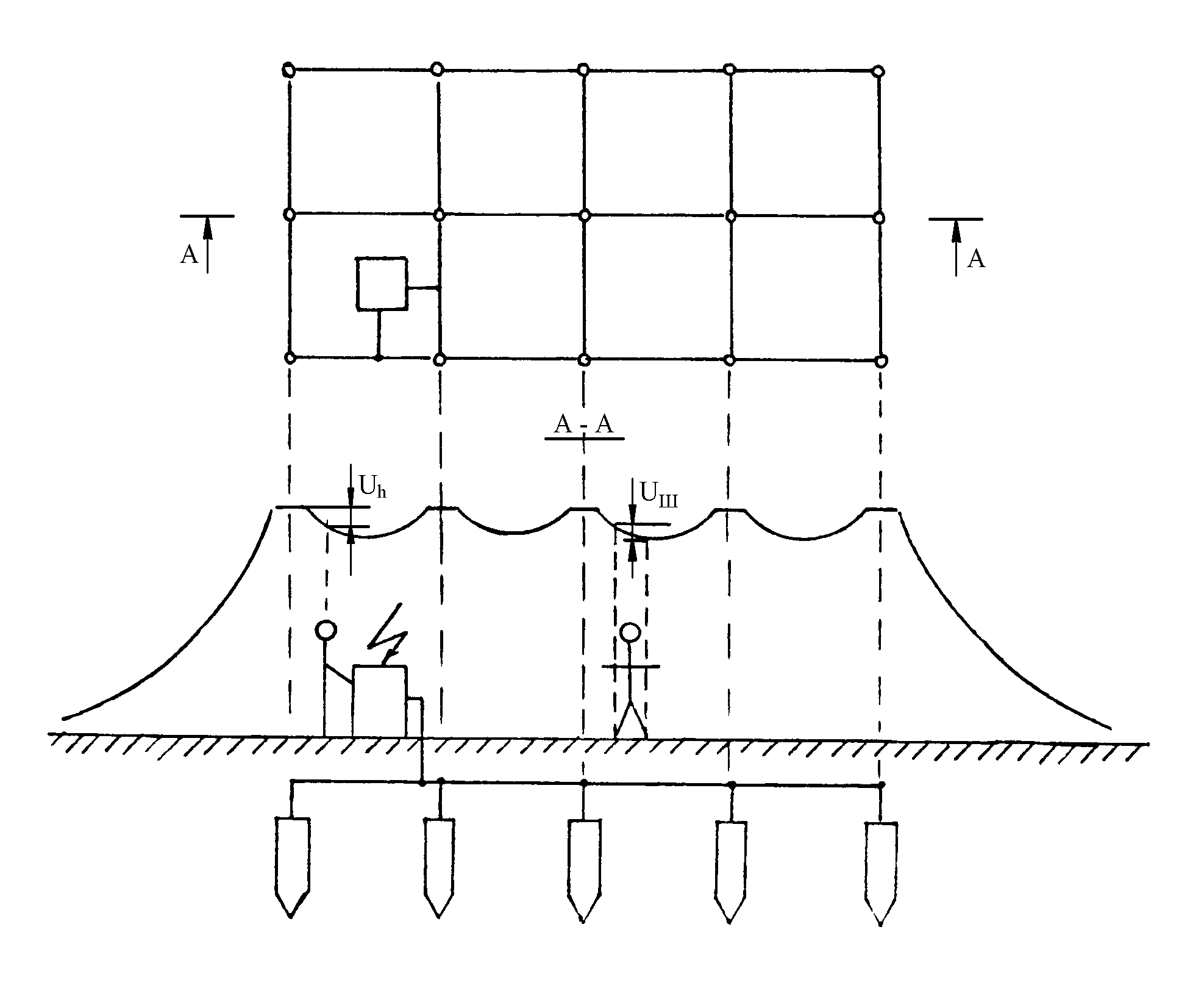

Контурное заземляющее устройство (рис. 4.5)   характеризуется тем, что электроды его заземлителя размещаются по контуру (периметру) площадки, на которой находится заземляемое оборудование, а также внутри этой площадки. Часто электроды распределяются на площадке по возможности равномерно, и поэтому контурное заземляющее устройство называется также распределенным.

Рис. 4.5. Контурное заземляющее устройство

Безопасность при распределенном заземляющем устройстве может быть обеспечена не только уменьшением потенциала заземлителя, но и выравниванием потенциалов на защищаемой территории до таких значений, чтобы максимальные напряжения прикосновения и шага не превышали допустимых. Это достигается за счет соответствующего размещения одиночных заземлителей на защищаемой территории

Различают заземлители искусственные, предназначенные исключительно для целей заземления, и естественные – сторонние проводящие части, находящиеся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду,

Заземлению подлежат все металлические нетоковедушие части щитов, электроинструментов, металлические трубы электропроводок, короба, кабельные конструкции, кронштейны, металлические элементы крепления электропроводок и т.д
