Пороговые значения тока

Условно безопасный	0,1 мА
Пороговый ощутимый	1,1 мА
Пороговый неотпускающий	15 мА
Пороговый удушающий	50-70 мА
Смертельный	100 мА

4. Род и частота тока (максимум по болевым ощущениям: 22 В переменного тока и 100 В постоянного)

5. Индивидуальные свойства человека (психологическая готовность, физическое состояние, возраст и пол)

5. Причины электротравм. Возможные схемы включения человека в цепь тока. Состав защитных мероприятий.

Причины поражения электрическим током:

1) прикосновение к находящимся под напряжением токоведущим частям оборудования;

2) появление напряжения на нетоковедущих частях оборудования (т. е. не находящихся под напряжением при работе исправного оборудования), на земле из-за замыкания, статического или атмосферного электричества;

3) работа на электроустройствах без соблюдения мер ОТ;

4) некачественное заземление или зануление электроустановок;

5) использование в особо опасных помещениях переносных электроустройств на напряжение более 36В.

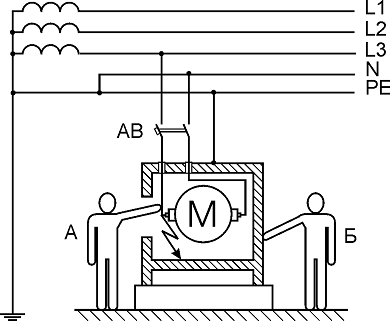

Прямое (А) и косвенное (Б) прикосновение

1.7.11. Прямое прикосновение - электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.

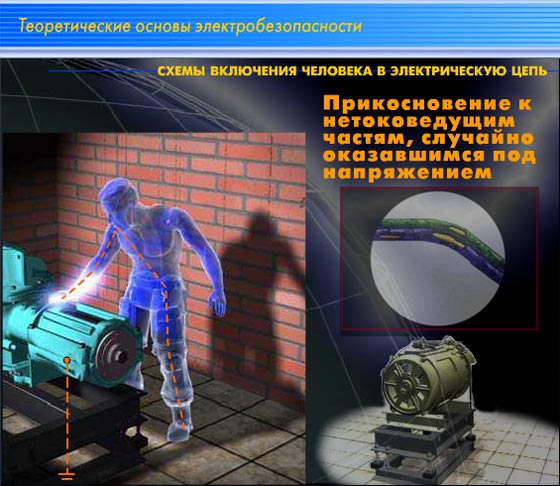

1.7.12. Косвенное прикосновение - электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.

Что понимается под напряжением прикосновения?

п.1.7.24 ПУЭ

Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного

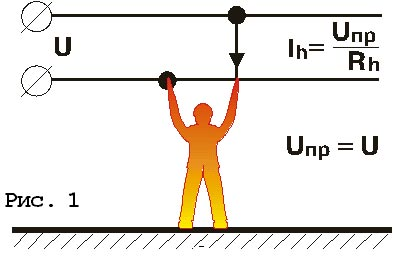

ДВУХПОЛЮСНОЕ (ДВУХФАЗНОЕ) ПРИКОСНОВЕНИЕ

В этом режиме человек двумя точками тела касается разнополярных токоведущих частей (рис. 1).

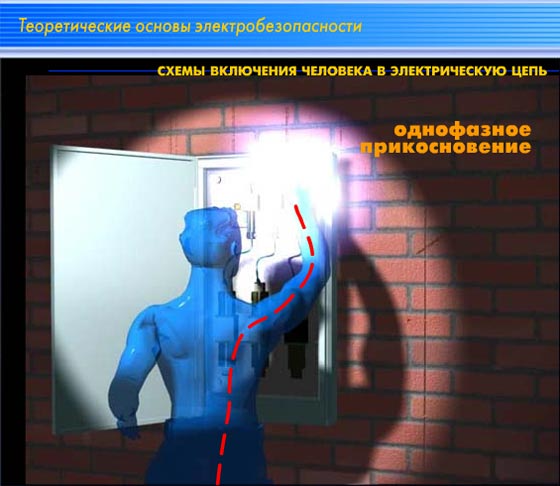

ОДНОПОЛЮСНОЕ (ОДНОФАЗНОЕ) ПРИКОСНОВЕНИЕ

Состав технических средств защиты: защитное заземление, зануление, защитное отключение, защитное шунтирование, защитное разделение сетей и контроль изоляции.

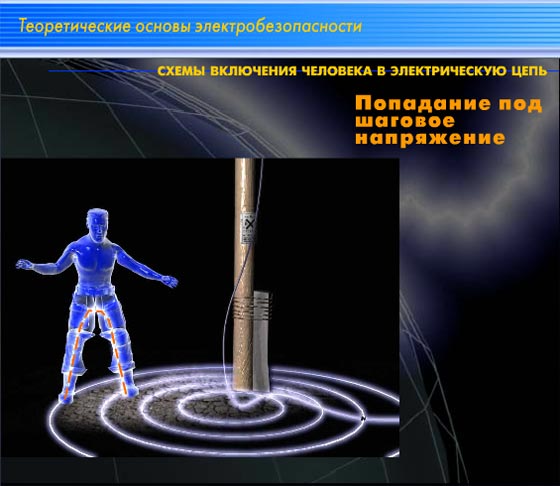

6. Шаговое напряжение. Зона действия. Защитные мероприятия.

Шаговым напряжением называется напряжение между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек

Правила выхода из зоны растекания тока:

Если токоведущий элемент лежит на земле, возникает опасность напряжения шага. Двигаясь в зоне растекания тока, используйте диэлектрические галоши и коврики, сухие доски.

При отсутствии защитных средств выходить из зоны растекания тока следует короткими шагами, передвигая ноги без отрыва их от земли и одной ступни от другой.

Наибольшее напряжение шага будет вблизи заземлителя и особенно, когда человек одной ногой стоит над заземлителем, а другой - на расстоянии шага от него. Если человек находится вне зоны растекания тока (.т.е. более 20 м от заземлителя), то напряжение шага равно нулю.

Много случаев поражения людей при воздействии шагового напряжения объясняется тем, что при воздействии шагового напряжения даже небольшого значения (50 - 80В ) в мышцах ног возникают судороги и человек падает. После падения человека ток проходит через другие участки тела, а также может замкнуть точки с большими потенциалами. Т.е. вместо расстояния шага равного 80 см, расстояние между двумя точками касания земли может увеличиться до 180 см, отчего вместо 80 В напряжение шага может возрасти до 500 В.

Запрещается подходить к упавшему проводу на расстояние менее 4 м в закрытых помещениях и менее 8 м на улице без использования защитных средств от шагового напряжения.

Для защиты от шагового напряжения в установках до 1000 В используют диэлектрические галоши, а в установках любого напряжения - диэлектрические боты.

Напряжение шага зависит от:- величины действующего в эл. установке напряжения; - условия растекания тока на землю; - величины шага и расположения человека по отношению к точке заземления; - расстояния от точки заземления; - сопротивления одежды и тела человека в данных условиях и в данный момент.

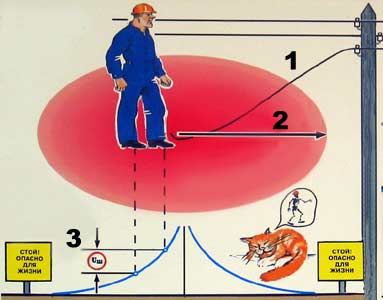

1. Оборванный провод 2. Радиус действия 3. Напряжение шага (U_ш)

Почувствовав раздражающее воздействие напряжения шага: - сомкните ступни ног - развернитесь - двигайтесь от места замыкания короткими шагами, не отрывая ступни одна от другой и от земли

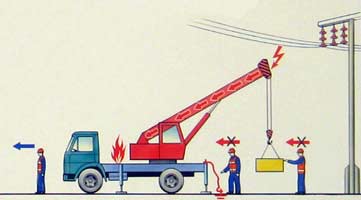

В пределах охранной зоны высоковольтных линий и при всех работах на открытых распределительных устройствах без снятия напряжения грузоподъемная машина на пневмоходу должна быть заземлена.

П ри соприкосновении стрелы с токоведущими частями или возникновении электрического разряда ЗАПРЕЩАЕТСЯ прикасаться к машине и спускаться с нее на землю до снятия напряжения. Если, кроме того, произошло возгорание, водитель должен спрыгнуть на землю на обе ноги, сохраняя равновесие и не отрывая ног от земли, удалиться на 8 м от машины.
