5 Пресс-подборщик ппл-ф-1,6м

ППЛ-Ф-1,6M предназначен для подбора валков сена или соломы, прессования их в тюки прямоугольной формы с автоматической обвязкой тюков и погрузкой их в рядом идущее транспортное средство на высоту до 3,6 м или укладкой на поле. В зависимости от типа вязального аппарата тюки обвязываются синтетическим шпагатом или проволокой.

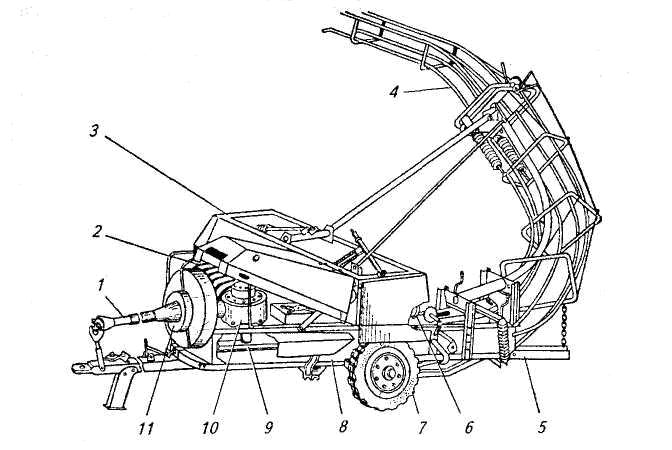

1 – главная карданная передача; 2 – подборщик; 3 – механизм упаковщиков; 4, 5 – лотки; 6 – вязальный аппарат; 7 – колесный ход; 8 – прессовальная камера; 9 – поршень с шатуном; 10 – редуктор главной передачи; 11 – маховик

Рисунок 5 – Пресс-подборщик ППЛ-Ф-1,6М

Плавность опускания и подъема подборщика регулируют, изменяя натяжение компенсационных пружин. В рабочем положении концы пружинных зубьев должны находиться от поверхности почвы на расстоянии 30...50 мм. Для этого изменяют место крепления кронштейна механизма подъёма подборщика на секторе и длину тяг.

Плотность прессования массы устанавливают с помощью регулятора плотности за счет изменения сечения выходного окна прессовальной камеры. Если регуляторам не удается достичь необходимой плотности, следует переставить уплотнители камеры прессования на другие отверстия (ближе к концу камеры). При повышенной плотности прессования уплотнители снимают.

Длину формируемого тюка регулируют, перемещая специальный хомутик по дуге мерителя. При перемещении хомутика вверх длина тюка увеличивается, при перемещении вниз – уменьшается. Для длины тюков 800 и 1000 мм на дуге мерителя нанесены риски с этими цифрами.

ППЛ-Ф-1,6М агрегатируют с тракторами тягового класса 1,4. Расход проволоки на 1 т прессованного сена до 7 кг, на 1 т соломы До 9 кг. Расход шпагата на 1 т сена до 0,9 кг, на 1 т соломы до 1,4 кг.

6 Пресс-подборщик крупногабаритных тюков пкт-ф-2,0

Предназначен для подбора сена или соломы и прессования их в крупногабаритные прямоугольные тюки массой до 500 кг с обвязкой синтетическим шпагатом.

Поршень представляет собой объемную сварную конструкцию с вертикальными пазами для прохода игл. На передней части поршня, называемой лобовиной, со стороны загрузочной камеры закреплен плоский нож.

Вязальный аппарат обвязки тюков состоит из пяти секций узлоуловителей, установленных на одном валу. Каждый узлоуловитель имеет крючок с клювом, зажим шпагата и съемник узла с ножом для обрезки концов шпагата после узлообразования. Кассеты для бобин шпагата расположены на боковых стенках прессовальной камеры.

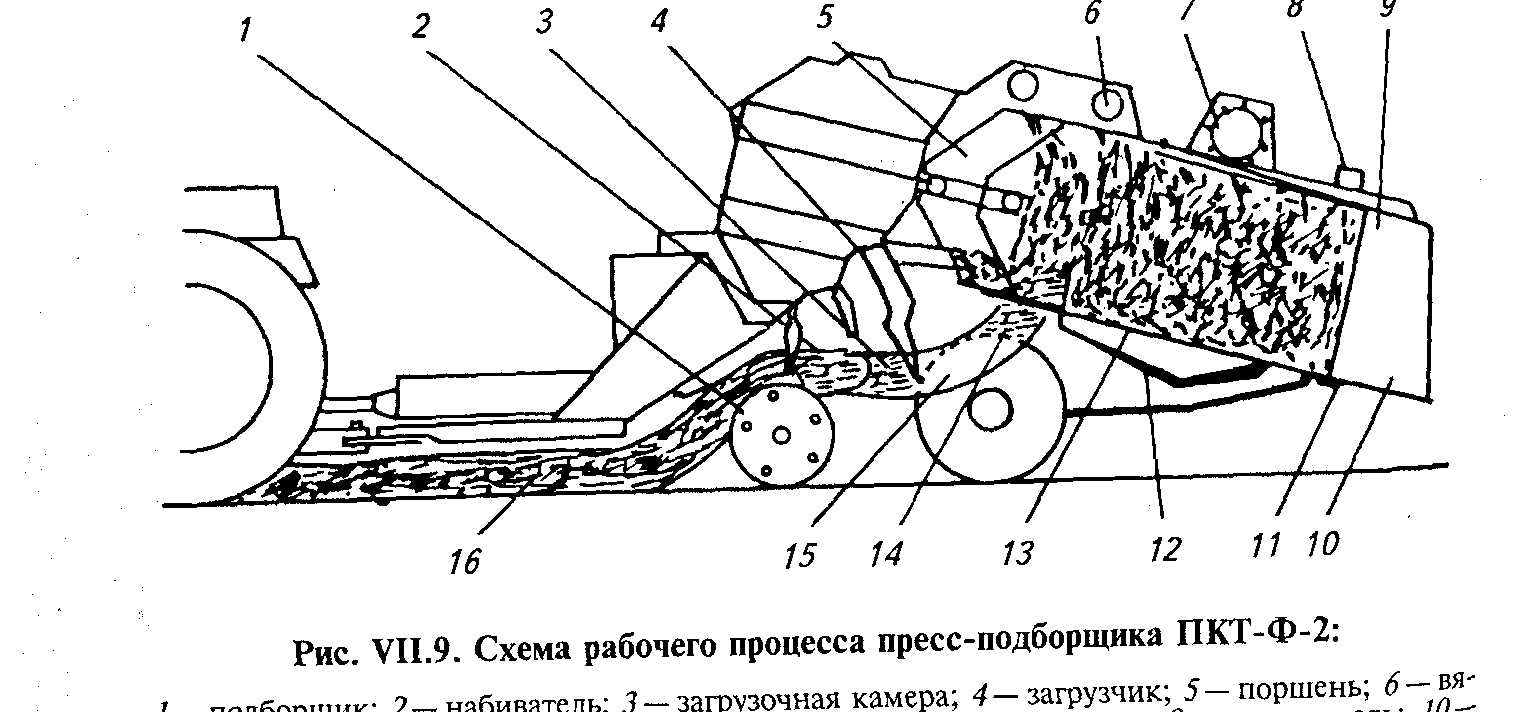

1 – подборщик; 2 – набиватель; 3 – загрузочная камера; 4 – загрузчик; 5 – поршень; 6 – вязальный аппарат; 7 – мерительное колесо; 8 – механизм уплотнения; 9 – уплотнитель; 10 – люк; 11 – лоток; 12 – иглы; 13, 14, 15 – соответственно спрессованная, прессуемая и уплотненная масса; 16 – подбираемый валок

Рисунок 4 – Схема рабочего процесса пресс-подборщика ПКТ-Ф-2,0

Сварные дугообразные иглы 12, предназначенные для подачи шпагата к узловязателям, размещены в иглодержателе.

Во время работы агрегат направляют так, чтобы валок располагался между колесами трактора. Пружинные пальцы подборщика 1 захватывают сено и подают его к набивателю 2. От краев к середине массу смещают два консольных шнека. Вильчатые пальцы набивателя проталкивают массу в загрузочную камеру 3, которая представляет собой изогнутый канал, где перемещаются зубья загрузчика 4. Движения пальцев набивателя и зубьев загрузчика согласованны, за счет чего масса не только перемещается, но и уплотняется. Выходной канал загрузочной камеры 3 примыкает к дну приемной полости прессовальной камеры, где формируется тюк. На камере установлены механизм узлообразования, иглы, ножи и др.

Из загрузочной камеры порции уплотненной массы подаются зубьями загрузчика в приемную полость прессовальной камеры перед лобовиной поршня 5, находящегося в верхнем положении. Когда приемная полость заполнится сеном, датчик включает муфту привода поршня. Он начинает движение сверху вниз, сжимает материал, отделяет порции и обрезает ножом «охвостья» и проталкивает плотный слой массы в прессовальную камеру, затем возвращается в исходное (верхнее) положение и останавливается, так как автоматически отключается муфта механизма привода. При отходе поршня спрессованная масса удерживается в сжатом состоянии отсекателями, расположенными внутри прессовальной камеры. Движения набивателя, загрузчика и поршня взаимосогласованны. По мере заполнения всего объема прессовальной камеры прессуемой массой происходит формирование тюка, который снизу, сзади и сверху охватывается пятью нитями шпагата. Концы нитей зафиксированы в зажимах узловязателей на крыше прессовальной камеры, и тюк по мере увеличения вытягивает шпагат из бобин.

Спрессованная масса при движении в прессовальной камере поворачивает мерительное колесо 7, которое при достижении определенной длины тюка включает в работу вязальный аппарат. При этом иглы, проходя в пазах поршня, подают нити к узловязателям, где происходят связывание зажатых и поданных концов нитей шпагата и захват отрезанных, предназначенных для следующего тюка.

Обвязанный тюк проталкивается к выходу из прессовальной камеры вновь поступающими порциями спрессованной массы и по лотку 11 опускается на землю. Длину формируемых тюков регулируют мерительным колесом, расположенным с правой стороны крыши прессовальной камеры. Регулятор плотности с гидросистемой для изменения плотности прессования тюков находится на левой стенке прессовальной камеры.

Пресс-подборщик обеспечивает надежность обвязки и полноту сбора сена до 98 %. Его агрегатируют с тракторами класса 1,4 и 2,0 для обвязки тюков применяют синтетический шпагат со средней разрывной нагрузкой не менее 310 Н.
