Оценка ожидаемой точности полученных результатов
Определил среднюю квадратическую ошибку положения точки для каждого варианта засечки по формуле:
(4)
где mβ – средняя квадратическая ошибка измерения углов (в задании принимаем mβ=10''),
- угол в треугольнике при точке Р,
S1, S2 – стороны засечки, м (определены по схеме),
=206265''.
Среднюю квадратическую ошибку координат, полученных из двух вариантов засечки, вычислила по формуле:
(5)
углы γ нашла по определению, что сумма углов треугольника равна 180°:
для АВР γ=180°-88°26'20''-43°34'20''= 47°59'20''
для СВР γ=180°-29°23'08''-91°33'39''= 59°03'13''

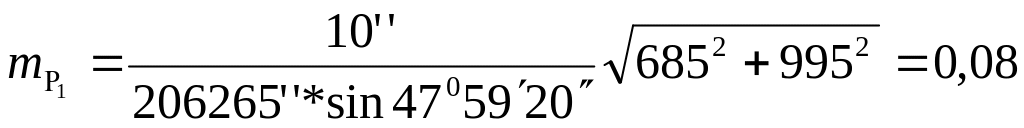

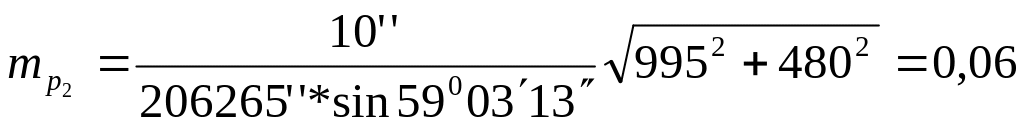

По формуле (4) нашел среднюю квадратическую ошибку координат, полученных из двух вариантов засечки:
м
3mр = 0,15
Итак, в этой задаче я решил два варианта прямой многократной засечки и вычислил координаты дополнительного пункта. Расхождения координат, полученных в первом и втором вариантах засечки оказались в допуске, поэтому за окончательное значение координат исходного пункта Р я принял Х=5420,195 и Y=3162,035.
2 Вычисление координат дополнительного пункта, определенного обратной многократной засечкой
2.1 Общие указания и исходные данные
Обратная засечка – это задача по определению четвертого пункта по трем данным пунктам и двум измеренным при определяемом пункте углам.
Для контроля правильности решения задачи при определяемой точке измеряют третий угол между направлениями на один из первых трех пунктов и на четвертый данный пункт.
Таким образом, для решения задачи с контролем необходимо видеть из определяемой точки четыре пункта исходной сети и измерить при определяемой точке три угла.
При решении задачи воспользовался исходными данными, исправленными с учетом порядкового номера, которые приведены в таблице 3.
Таблица 3 – Исходные данные для решения обратной засечки.
№ группы |
Название пункта |
Координаты, м. |
Направления на точку, ° ' " |
||
Х |
Y |
||||
24 |
1 |
7323,31 |
4053,35 |
0° 00' 00"
|
|
2 |
6831,86 |
4018,23 |
59°51' 38"
|
||
3 |
6871,66 |
3161,50 |
179°14'26"
|
||
4 |
7571,17 |
3412,00 |
273°45'04"
|
Порядок решения задачи:
составление схемы расположения определяемого и исходных пунктов
выбор наилучших вариантов засечки
решение наилучших вариантов засечки
оценка ожидаемой точности полученных результатов.
2.2 Составление схемы расположения определяемого и исходного пунктов
Составление схемы производилось на листе миллиметровой бумаги формата А4. При этом оцифровал её в масштабе 1:10000. По координатам из таблицы 3 нанес исходные пункты А, В, C, D (приложение Б), Искомый пункт Р нанес по направлениям (по способу Болотова) на листе кальки формата А4 (приложение В).
