1.2 Составление схемы расположения определяемого и исходных пунктов
Составление схемы производилось на листе миллиметровой бумаги формата А4. При этом оцифрованной в масштабе 1:10000. По координатам из таблицы 1 наносил исходные пункты А, В, С. Искомый пункт Р нанес по углам с помощью геодезического транспортира. Схема представлена в приложении А.
1.3 Выбор наилучших вариантов засечки
Для определения наилучших вариантов засечки произвел построение инверсионных треугольников. Для этого на схеме из приложения А сделал следующие построения:
от пункта Р по направлениям РА, РВ, РС отложил отрезки r, длину которых вычислил по формуле:
(1)
где С – произвольно выбранное число
S – расстояние от определяемого пункта до исходного, измеренное по схеме в сантиметрах.
Для моего варианта:
С=10 , S1=6,85 см, S2=9,9 см, S3=4,75 см
r1=1,46 см, r2=1,0 см, r3=2,1 см
Вершинами инверсионных треугольников являются пункт Р и конечные точки соответствующих отрезков ri . Лучшие варианты засечки – т.е. у которых самые большие площади инверсионных треугольников (определяем визуально). На моей схеме это треугольники r1r2P и r2r3P, следовательно, для решения нужно использовать засечки АВР и ВСР (обозначения согласно прил. А).
Решение наилучших вариантов засечки
Для решения вариантов засечки будем использовать формулы Юнга:
(2)
где X1, X2, Y1, Y2 – координаты исходных пунктов
α, β – горизонтальные углы, измеренные на исходных пунктах.

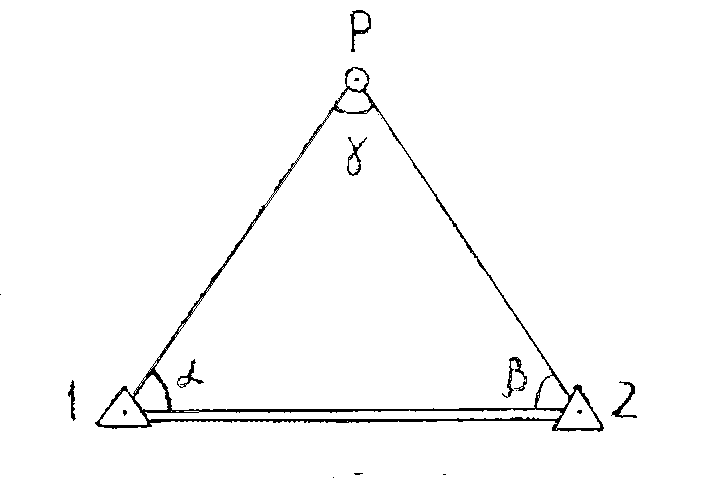

В формулах (2) обозначения соответствуют схеме, изображенной на рисунке 1.
Рисунок 1 – Схема к вычислениям прямой засечки.
Согласно варианту, используя формулы Юнга, вычислил координаты определяемого пункта Р. Расчеты свел в табл. 2.
Таблица 2 – Вычисление вариантов прямой засечки.
обозначения |
Углы ° ' " |
X |
ctg α, ctg β ctg α + ctg β |
Y |
|
пунктов |
углов |
||||
1(A) |
α |
88° 26' 20" |
5670,15 |
0,027253273 |
2519,69 |
2(B) |
β |
43° 34' 20" |
4970,64 |
1,051123395 |
2269,20 |
P |
ɣ |
|
5420,19 |
1,078376668 |
3162,03 |
1(B) |
α |
29° 23' 08" |
4970,64 |
1,775760694 |
2269,20 |
2(C) |
β |
91° 33' 39" |
4930,84 |
-0,027248421 |
3125,93 |
P |
ɣ |
|
5420,20 |
1,748512273 |
3162,04 |
Вариант 1: ∆ABP
Xp1=5670,15*1,051123395+4970,64*0,027253273-2519,69+2269,20= 5420,19
1,078376668
Yр1=2519,69*1,051123395+2269,20*0,027253273+5670,15-4970,64 = 3162,03
1,078376668
Вариант 2: ∆BCP
Хр2= 4970,64*(-0,027248421)+4930,84 *1,775760694-2269,20+3125,93= 5420,20
1,748512273
Yр2= 2269,20*(-0,027248421)+3125,93 *1,775760694+4970,64-4930,84 = 3162,04
1,748512273
Х среднее =5420,195
Y среднее =3162,035
