Поверхность неизолированных трубопроводов , приходящаяся на 1 м длины трубопровода
Диаметр трубопровода, мм |
15 |
20 |
25 |
32 |
40 |
50 |
, |
0,12 |
0,15 |
0,18 |
0,21 |
0,24 |
0,30 |
Примечание к таблице:
Суммарная поверхность всех участков трубопроводов в экм
где - длина отдельных участков в метрах.
При округления количества секций до целого числа необходимо учитывать следующее: площадь радиатора, принимаемая к установке, должна быть не менее 95% поверхности, требуемой по расчету, но не должно быть сокращено более чем на 0,1 экм. Данные расчета заносим в табл. II. На чертеже необходимо указать принятое к установке число секций каждого прибора.
Таблица II
Расчет нагревательных приборов
Номер помещения (по ходу движения воды) |
Qn, ккал/ч |
tВХ, 0С |
tВ, 0С |
tВХ - tВ, 0С |
Δ tПР, 0С |
gэ, ккал/ч экм |
FТР, экм |
Fpag, экм |
n |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Гидравлический расчет системы отопления.
Гидравлический расчет системы сводится к определению диаметров всех трубопроводов, при которых, используя располагаемое давление, можно обеспечить затекание на каждый участок, в стояк и прибор необходимого количества теплоносителя.
Прежде чем приступить к расчету, следует вычертить аксонометрическую схему системы отепления с установкой всей необходимой арматуры (вентилей, кранов к т.д.) и стояка с приборами расчетного циркуляционного кольца. Для расчета необходимо выбрать наиболее загруженное кольцо (от элеваторного узла черев подающую магистраль, стояк и обратную магистраль к элеватору) следует разделить на участки с неизменным расходом теплоносителя и постоянным диаметром и участки пронумеровать. Все горячие трубопроводы изображаются на схеме сплошной линией, обратные - пунктиром (рис.15).
Расчет предлагается проводить по методу характеристик сопротивления. При этом расчет сводится к суммированию гидравлических потерь на всех участках системы.
Метод характеристик сопротивления определяет гидравлические потери (Δρ, кг/м2) на участке трубопровода из соотношения [15]
Δρi = Si •Gi2 (12)
где Si - характеристика сопротивления (или гидравлическая постоянная) участка трубопровода, , равная потере давления в нем при расходе теплоносителя 1 кг/ч.
Gi - расход теплоносителя yа участке, кг/ч.
Величина Si для каждого участка включает потери давления на трение (линейные потери) и потери в местных сопротивлениях
, ( 13 )
QСТΔ

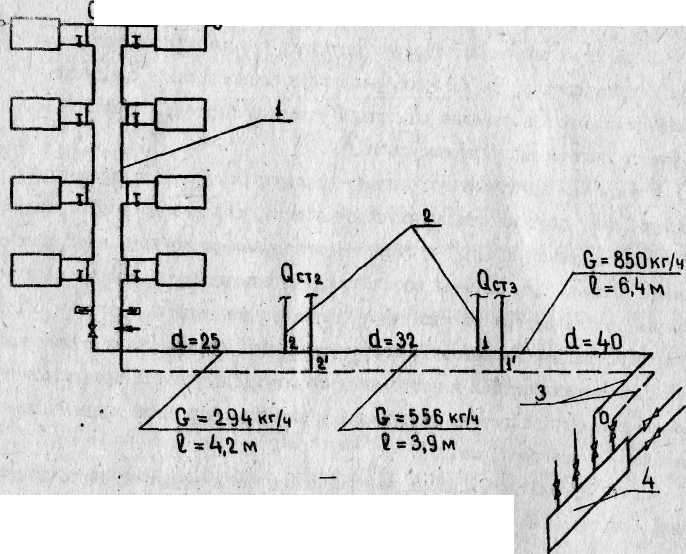

Рис.15. Схема расчетного циркуляционного кольца: 1 - расчётный стояк; 2 –промежуточные стояки; 3 - магистральные трубопроводы; 4 - узел управления.
где SПМ - удельная характеристика сопротивления, учитывающая потери давления на трение на I погонный метр трубопровода ;
SПМ - характеристика сопротивления для всего участка ;
- длина отдельного участка, м;
- суммарная характеристика сопротивления, учитывающая все местные сопротивления на участке (узлы, вентили, повороты, тройники и т.д.) (табл.14,15).

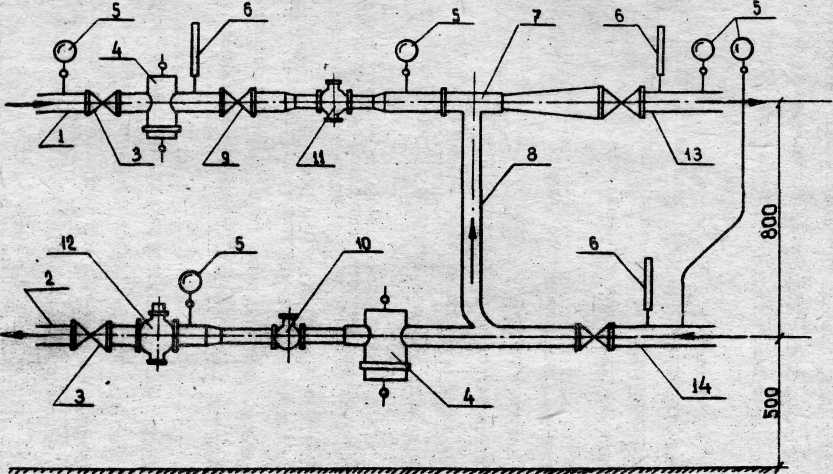

Рис.16. Схема теплофикационного узла: 1 - горячая магистраль (от теплосети); 2 - обратная магистраль (в теплосеть); 3 - задвижка (при d≥50 мм); 4 - грязевик; 5 -манометр; 6 - термометр; 7 - элеватор; 8 - перемычка для подмешивания; 9 - обратный клапан; 10 - водомер; 11 - регулятор расхода воды; 12 - клапан подпора; 13 - подающая магистраль; 14 - обратная магистраль (из системы отопления).
Расчет стояка проводить, как одного участка, включающего в себя этажестояки, узлы присоединения, подводящие и отводящие трубопроводы, арматуру. Тогда гидравлические потери для всего стояка будут:
ΔРСТ = (14)
где - полная характеристика сопротивления стояка, равная сумме характеристик отдельных узлов стояка (табл. 14, 15).
- расход теплоносителя в стояке, кг/ч.
Порядок выполнения гидравлического расчета:
По тепловой нагрузке выбирается самый нагруженный стояк и определяется расход теплоносителя для каждого участка.
Вычерчивается аксонометрическая схема расчетного кольца и проставляются для каждого участка размеры и расхода теплоносителя (рис.15).
По табл.13 предварительно выбираются диаметры трубопроводов стояка и магистралей.
Определяется гидравлическое сопротивление расчетного стояка по формуле (14), местное сопротивление (типа тройника) установленное на границе двух участков, откосить к участку с большим расходом воды.
По условиям гидравлической устойчивости вертикального стояка однотрубных систем требуемые потери давления в стояке ΔРст должны составлять 80-90% от величины располагаемой разности давленая ΔРр на входе в систему отопления (от элеватора)
ΔРст = (0,8-0,9) ΔРр
Если величина ΔРст отличается от ΔРст , необходимо изменить сопротивление стояка, увеличивая или уменьшая диаметры участков стояка.
В расчете рекомендуется для зданий с числом этажей 3-5 принять [16]
ΔРр = 800 - 1200 кг/м2.
После расчета стояка приступить к расчету магистральных трубопроводов, разделенных на отдельные участки. При этом начинать рекомендуется с первого участка от элеватора по ходу воды. Участия рекомендуется обозначать 0-1, 1-2, 2-3 и т.д. до стояка, а затем в обратной последовательности от стояка до элеватора 3-2, 2-1, 1-0. Расчет каждого участка проводить по формуле (13). Достаточно рассчитать участка на подающей магистрали и принять потери на смежных участках обратной магистрали одинаковыми.
Определить потери давления в магистральных трубопроводах
ΔРМТ = рi
Определить полные потери давления
ΔР = ΔРМТ +ΔРСТ
Расчет считать законченным, если выполняется условие
ΔР ≤ ΔРр
Если это условие не выполняется, надо заменить диаметры трубопроводов на отдельных участках.
Результаты гидравлического расчета сводятся в таблицу 12.
