4. Каменные работы

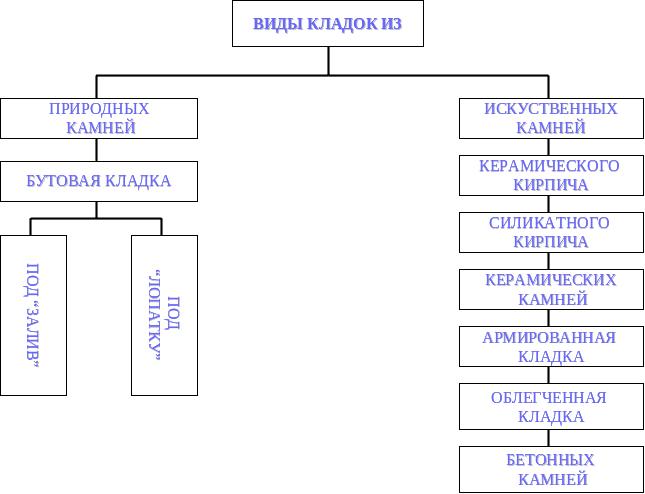

Рис. 60. Виды кладок.
Способ расположения камне в кладке, называемой разрезкой. Существуют 3 правила:
1. Кладку вести горизонтальными рядами и рядами перпендикулярно направлению действующих сил (угол наклона усилия 15°-17°).
Рис. 61.Первое правило разрезки.
2. Кладка разделяется продольными и поперечными швами. (рис. 61)
Рис. 62. Второе правило разрезки.
3. Кладка выполняется с перевязкой швов (под каждым швом располагается «постель»). (рис. 62)
Рис. 63.Третье правило разрезки.
Существуют 2 системы перевязки швов:
Цепная, т.е. сочетание ложковых и тычковых рядов ( однорядная ) (рис.63).
Преимущества – высокая прочность, соблюдаются 3 правила разрезки.
Недостатки – трудоёмка, требуется много трёхчетвёрок, каменщики высокой квалификации.
Вертикальные поперечные швы перекрываются на ¼ длину кирпича, а вертикальные продольные – ½ .
Рис. 64. Цепная система перевязки.
Многорядная разделяется на пятирядную и трёхрядную (рис. 64)
Трёхрядная система перевязки швов – чередование 1 тычкового с 5 ложковыми рядами.
Недостатки: 94% прочности от цепной, не полностью соблюдается 3 правило разрезки.
Рис. 65. Многорядная система перевязки.
Достоинства: менее трудоёмка, больше забудки, поэтому требуется меньше неполномерного кирпича.
Трёхрядная система перевязки швов- сочетание тычкового с тремя ложковыми рядами .
Допускается совпадение вертикальных продольных и поперечных швов в 3-х смежных рядах (составляет 97% прочности от цепной системы перевязки швов).
Приёмы укладки кирпича зависят от пластичности раствора, требований к качеству лицевой поверхности. Они влияют на производительность труда каменщика.
Кладка приёмом «вприжим» ведётся на жёстком растворе (рис. 65), когда необходимы плотно заполненные швы на лицевой поверхности.

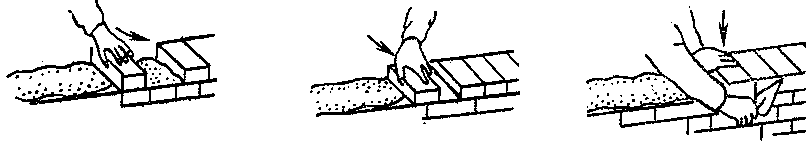

Рис. 66. Кладка приёмом «вприжим».
Процесс укладки: Кельмой разравнивают раствор ( постель ) на 5 – 6 кирпичей, которая не доходит до края стены на 1 см;
Ребром кельмы ( правая рука ) подгребают раствор к вертикальной грани уложенного кирпича;
Левой рукой укладывают кирпич, прижимая к ранее уложенному, извлекая кельму;
Уложив несколько кирпичей, кельмой подрезают раствор, выжатый из швов.
Кладка приёмом вприсык стен впустошовку выполняется из пластичного раствора ( без кельмы ) (Рис 66):
Растворная постель не доходит до края стены на 2 – 3 см;
Наклонным положением кирпича с верха постели подгребают раствор;
Придвигая кирпич, поворачивают его и прижимают к ранее уложенному;
Нажатием руки кирпич осаживают до требуемой толщины шва.

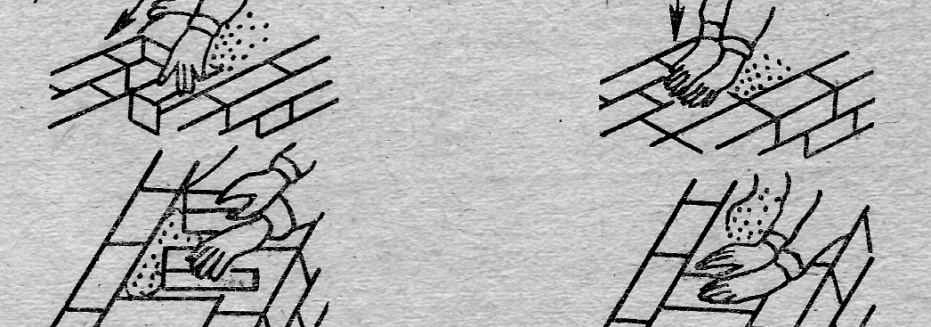

Рис. 67. Кладка приёмом «вприсык».
Кладка вприсык с подрезкой ( под расшивку ) ведётся на более жёстких растворах:
Растворная постель на 1 – 2 см не доходит до края стены;
Наклонным положением кирпича с верха постели подгребают раствор;
Придвигая кирпич и поворачивая его, прижимают к ранее уложенному;
Нажатием руки или рукояткой кельмы, укладываемый кирпич, осаживают до необходимой толщины;
Излишки раствора из шва подрезаются кельмой, расшивают швы после 3-х, 4-х рядов кирпича.
Кладка вполуприсык ( в забудку ) – расстилают ровным слоем «постель», подгребая раствор рёбрами кирпичей для заполнения вертикальных швов обеими руками ведут кладку, осаживая кирпичи. (рис. 67)
Рис. 68. Кладка вполуприсык.
Летом швам придают выпуклую форму, а зимой – вогнутую.
Сначала расшивают сначала расшивают вертикальные, а затем горизонтальные швы.
Прочность и теплоизоляционные свойства кладки зависят от:
- несоблюдения перевязки швов и горизонтальности рядов;
- применения марок кирпича и раствора, отличающихся от проектных;
- смещения осей кладки, особенно в простенках и столбах;
- пробивки более глубоких борозд, которые пересекают простенки;
- тщательного и полного заполнения раствором вертикальных швов.
