15. Иллюстрации

Иллюстрации (чертежи, рисунки, графики, схемы, диаграммы, фотоснимки) следует располагать в текстовом документе непосредственно после текста, в котором они упоминаются впервые или на следующей странице. На все иллюстрации в документе должны быть даны ссылки. Если иллюстрации созданы не автором работы, то необходимо, представляя их в текстовом документе, соблюдать требования действующего законодательства об авторских правах.

Чертежи, рисунки, графики, схемы, диаграммы должны соответствовать требованиям стандартов.

Фотоснимки размером меньше формата А4 должны быть наклеены на листы белой бумаги формата А4.

Количество иллюстраций должно быть достаточным для пояснения излагаемого текста.

Иллюстрации должны быть расположены так, чтобы их можно было рассматривать без поворота текстового документа или с поворотом по часовой стрелке.

Иллюстрации (чертежи, рисунки, графики, схемы, диаграммы) должны быть выполнены с применением ПЭВМ либо тушью (в отчетах к лабораторным работам допускается использование черной пасты).

Иллюстрации могут иметь название, которое помещают под иллюстрацией. При необходимости под иллюстрацией помещают поясняющие данные (подрисуночный текст). Иллюстрация обозначается словом «Рисунок», которое вместе с названием иллюстрации помещают после поясняющих данных, например, «Рисунок 3.1 - Функциональная схема».

Подрисуночный текст и название иллюстраций выполняется тем же шрифтом, что и основной текст.

Иллюстрации следует нумеровать арабскими цифрами порядковой нумерацией в пределах раздела, за исключением иллюстраций, приводимых в приложениях. Номер иллюстрации должен состоять из двух цифр - номера раздела и порядкового номера иллюстрации, разделенных точкой, например, рисунок 3.2 - второй рисунок третьего раздела. Если в документе только одна иллюстрация, ее нумеруют согласно указанным требованиям.

Если иллюстрация не умещается на одной странице, можно переносить ее на другие страницы, при этом название иллюстрации помещают на первой странице, поясняющие данные - на каждой странице, и под ними указывают: «Рисунок , лист ».

Если иллюстрация содержит несколько изображений, каждое из которых имеет буквенное обозначение и раздельную нумерацию деталей рисунка в подрисуночном тексте, то сначала поясняют буквенное обозначение первого изображения, затем - его цифровые обозначения, далее - буквенное обозначение второго и его цифровые обозначения и т.д. Если нумерация на всех изображениях сквозная, то сначала поясняют буквенные обозначения, а затем цифровые.

Графики в текстовых документах можно строить в любой удобной для восприятия системе координат (прямоугольной, полярной и др.) и с применением необходимых шкал (равномерной, логарифмической и др.). При выборе масштаба шкал по осям необходимо стремиться максимально использовать всю площадь графика. Значения на шкалах наносятся слева от оси ординат и под осью абсцисс. Стрелки на осях не ставятся.

На графиках может строиться координатная сетка, расстояние между соседними линиями которой должно быть не менее 10мм. Вся сетка должна быть занята кривой (кривыми). Все кривые на графиках должны быть выполнены с помощью чертежных инструментов или машинным способом.

Если в графике используется 2-3 кривые, то их вычерчивают разными линиями (сплошной, штриховой, штрихпунктирной и т.п.). При большом числе кривых их нумеруют (в случае необходимости с выносками). Если кривые различаются значениями третьего параметра (два из них отложены по осям), то числовые значения параметра (написанные рядом с кривой, в необходимых случаях с выноской), могут заменить нумерацию.

Экспериментальные точки на графике (на или вне кривой) выделяются с помощью точек, крестиков, звездочек, кружков и т.п.

На графике должно быть минимальное количество надписей. Все пояснения, указания и другие надписи должны быть вынесены в подрисуночный текст. Надписи не должны выходить за пределы графика.

Наименования величин, значения которых откладываются на осях, необходимо заменять буквенным обозначением, объясняемым (при необходимости) в подписи к графику.

Символ и буквенное обозначение единицы величины пишут над числами шкалы оси ординат и справа под осью абсцисс, вместо последнего числа шкалы.

Количество знаков в числах шкалы должно быть минимальным, для чего используют приставки для образования кратных или дольных единиц. Для этого у наименования величины ставится постоянный множитель 10 в степени n, (например, вместо Р=0,000000006 на шкале следует писать 6, а наименование оси будет иметь вид ).

Если шкалы на осях начинаются с нуля, то нуль на их пересечении ставится один раз. Во всех других случаях ставят оба значения.

Для нумерации кривых и для числового значения третьего параметра применяются арабские цифры, но в отдельных случаях, например, для обозначения областей и участков между кривыми, применяются буквы или римские цифры.

При использовании диаграмм необходимо, чтобы они были наглядными, автономными по отношению к тексту (надписи на диаграммах должны быть выполнены так, чтоб не возникала необходимость обращаться к тексту пояснительной записки для понимания сути диаграммы). Надписи на диаграммах должны быть краткими, четкими и недвусмысленными.

В текстовых документах могут приводиться схемы общего назначения и технические. Схемы выполняются в соответствии с государственными стандартами ЕСКД.

При оформлении блок-схем необходимо придерживаться соответствующих правил.

16. Таблицы

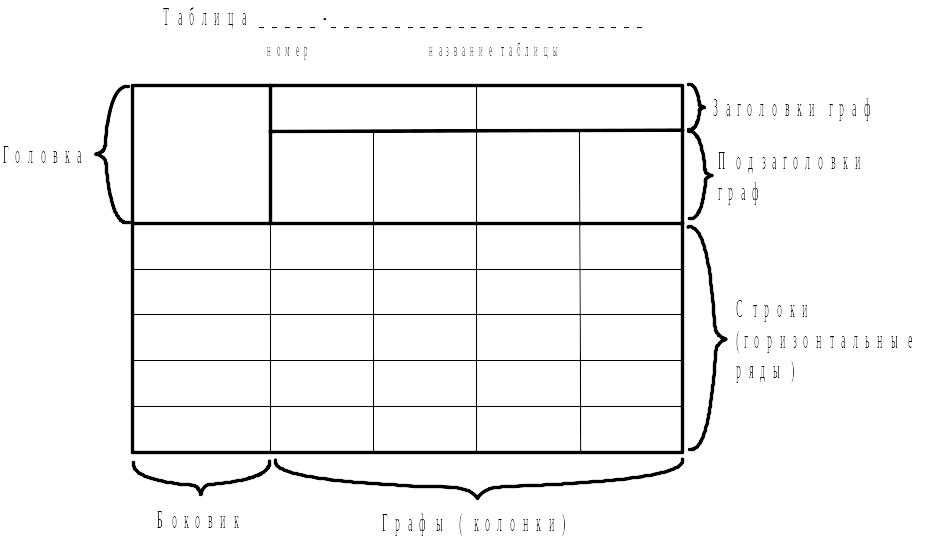

Цифровой материал, как правило, оформляется в виде таблиц в соответствии с рисунком 2.2. Горизонтальные и вертикальные линии, которые разграничивают строки таблицы, а также линии, ограничивающие таблицу слева, справа и снизу, можно не проводить, если их отсутствие не затрудняет пользование таблицей.

Рисунок 2.2 - Пример оформления таблицы

Таблицу следует располагать непосредственно после текста, в котором она упоминается впервые, или на следующей странице. На все таблицы должны быть ссылки в тексте пояснительной записки, например: «...в таблице 3.1...» или «...(см. табл. 3.1)...».

Таблицы следует нумеровать арабскими цифрами в пределах раздела, за исключением таблиц, приводимых в приложениях. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенного точкой, например, таблица 2.1 - первая таблица второго раздела.

Если в документе только одна таблица, ее нумеруют согласно указанным требованиям.

Таблица может иметь название, которое печатают строчными буквами (кроме первой прописной) и помещают над таблицей. Название должно быть кратким и отражать содержание таблицы.

Если строки и графы таблицы выходят за формат страницы, таблицу делят на части, помещая одну часть под другой или рядом. В случае необходимости можно переносить часть таблицы на следующую страницу, при этом в каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается ее головку или боковик заменять соответственно номерами граф или строк; при этом нумеруют арабскими цифрами графы и/или строки первой части таблицы.

Слово «Таблица » указывают один раз слева над первой частью таблицы, над другими частями пишут: «Продолжение таблицы» с указанием номера таблицы.

Заголовки граф таблицы печатают с использованием прописных букв, а подзаголовки - строчных, если они составляют одно предложение с заголовком.

Подзаголовки, имеющие самостоятельное значение, пишут с прописной буквы. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Не допускается диагональное деление головки таблицы.

Высота строк в таблице не должна быть менее 8 мм.

Не допускается помещать в таблицах графу «Номера по порядку», порядковый номер указывается в графе непосредственно перед величиной.

Для сокращения текста заголовков и подзаголовков граф отдельные понятия можно заменять буквенными обозначениями, если они пояснены в тексте или приведены на иллюстрациях.

Если в графе повторяется текст, состоящий из одного слова, то при первом повторении его заменяют словами «то же», а далее - кавычками. Ставить кавычки вместо повторяющихся чисел, марок, знаков и математических символов не допускается. Если числовые или иные данные в какой-либо ячейке таблицы не приводятся, то в ней ставят прочерк.

Числа в графах следует приводить так, чтобы одинаковые разряды чисел по всей графе были расположены друг под другом

Кроме числовой информации в таблицах могут приводиться результаты однотипных расчетов. Методика этих расчетов приводится в работе только для первого варианта, а для остальных - только результаты в виде таблицы.

Таблицы, при необходимости, могут быть перечислены в содержании с указанием их номеров, названий (если они имеются) и номеров страниц.
