Содержание отчета.
5.1. Цель работы.
5.2. Таблицы данных электроизмерительных приборов.
5.3. Схема электрической цепи.
5.4.Таблицы наблюдаемых и вычисленных величин.
5.5 Основные расчетные формулы. Расчет внутреннего сопротивления э.д.с. эквивалентного источника тока в заданной ветви. Сравнить полученные расчетные
значения этих величин с их значением из опыта по пунктам 4.2.1 и 4.2.2.
5.6. Опытная и расчетная зависимость I2 = f(R2).
Литература:
[1] 5-17, стр. 239; [2] 7-5, стр. 173, 7-9, стр. 180.
Лабораторная работа № 3
Исследование электрических цепей синусоидального тока.
Цель работы – экспериментальное исследование цепей однофазного переменного тока при различных соединениях элементов.
Основные теоретические положения.
Л юбое электрическое устройство при определенных условиях можно представить в виде электрической цепи, включающей идеализированные элементы R, L, C.

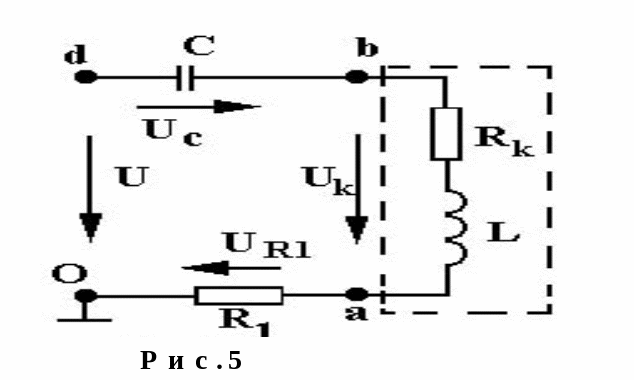

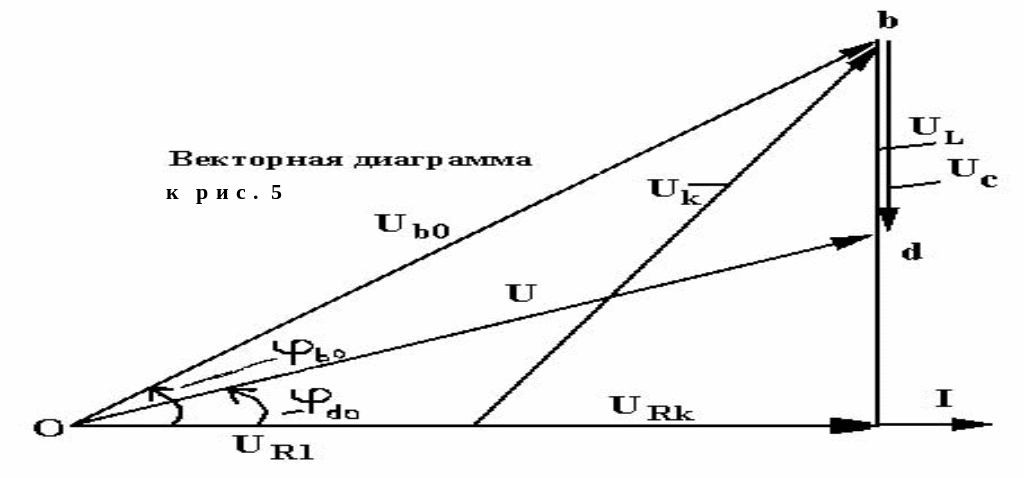

Н а рис.5 представлена цепь, состоящая из последовательного резистора R, катушки индуктивности L, Rk и конденсатора С при синусоидальном напряжении на входных зажимах и ее векторная диаграмма.

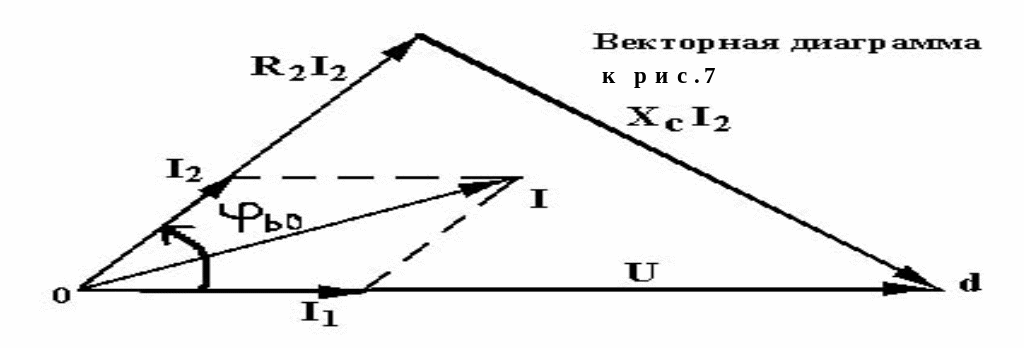

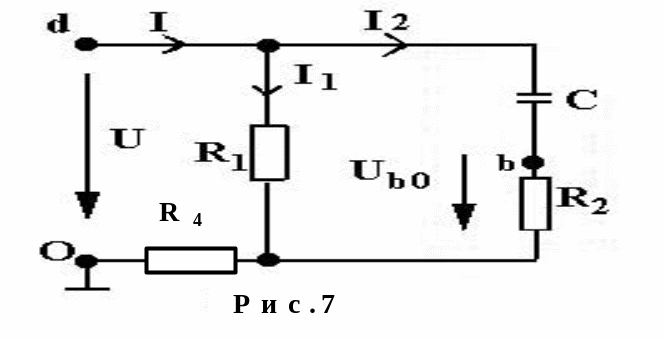

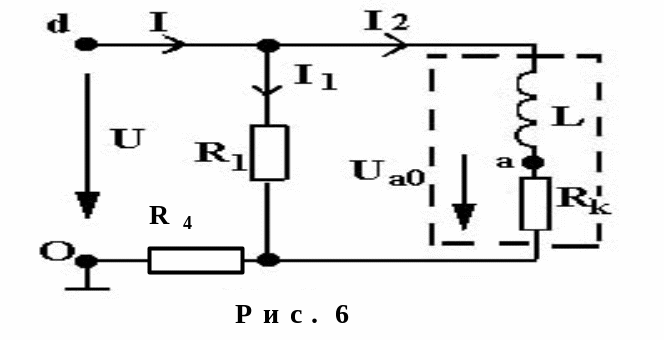

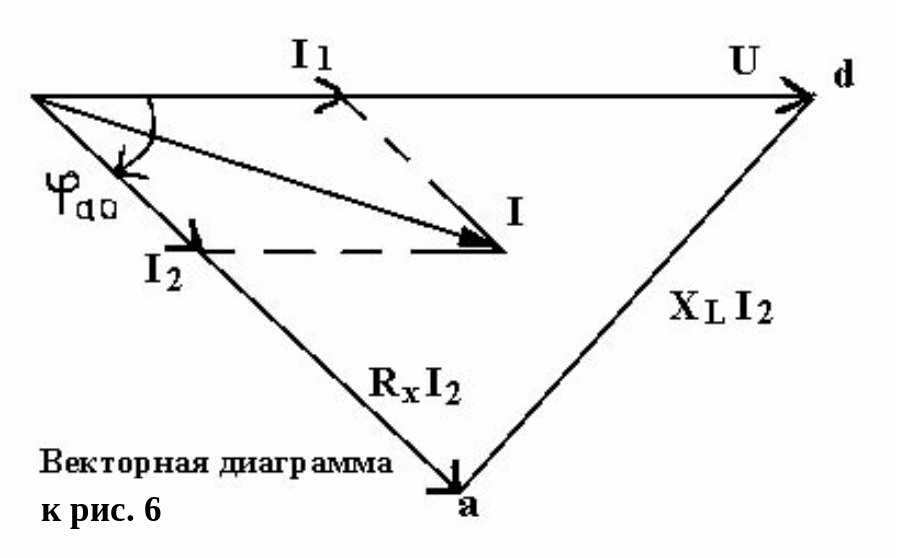

На рис.6 и 7 представлены другие примеры простейших цепей переменного тока и их векторные диаграммы. Основные расчетные формулы для этих цепей рекомендуется изучить самостоятельно.
C
dc
C
b
С
С
b
C

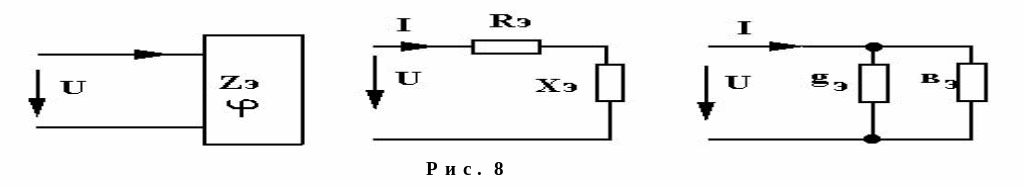

Для любой сложной цепи с постоянными параметрами при синусоидальном напряжении общий входной ток будет синусоидальным и сдвинут по фазе, в общем случае, по отношению к напряжению на угол . Рассматривая всю цепь в целом, как двухполюсник, можно охарактеризовать ее некоторыми зквивалентными параметрами и представить эквивалентной цепью (рис.8.)
Эквивалентные параметры цепей, представленных на рис.9 и 10, можно определить по показаниям приборов:
Zэ = - полное сопротивление цепи,
где I = или I= ,
Ur1 – измеренное напряжение на известном по величине резисторе R1 (рис.9) или Ur4 - на резисторе R4 (рис.10),
U – напряжение на входе цепи,
Rэ = ZЭcos - эквивалентное активное сопротивление цепи,
- измеренный угол сдвига по фазе между U и I,
Xэ = - эквивалентное реактивное сопротивление цепи.
Применяют два вида эквивалентных схем пассивных двухполюсников: последовательная схема и параллельная. Существует связь между сопротивлениями последовательной эквивалентной схемы и проводимостями параллельной эквивалентной схемы.
Описание лабораторной установки.
Экспериментальное исследование цепей переменного тока в лаборатории проводятся на универсальном лабораторном стенде, на лицевой панели которого расположены все элементы исследуемой цепи, источник синусоидального напряжения и измерительные приборы.
Порядок выполнения работы.
4.1. Исследование цепи при последовательном соединении элементов.
Перечень исследуемых элементов цепи (R, L, C), ориентировочное значение параметров элементов и частота источника задаются преподавателем.
Экспериментальные исследования цепи проводятся по схеме (рис.9.)
Последовательно с сопротивлением R1 поочередно включаются в цепь либо катушка индуктивности, либо конденсатор, либо катушка и конденсатор, соединенные последовательно.
Напряжения измеряются вольтметром V.
Рис. 9
Угол сдвига по фазе между током в цепи (базовый сигнал) и напряжениями измеряется фазометром.
Измерения проводятся для случаев:
последовательное соединение R, L;
последовательное соединение R, C;
последовательное соединение R,L,C.
Результаты измерений заносятся в таблицу по форме 4.
Ud0 =… В , R1=… Ом , f = … Гц
Форма 4.
Измерение |
Расчет |
|||||||||||
Цепь |
Ток, А |
Напряж, В |
L Г |
С мкф |
XL ом |
Xc ом |
Zэ Ом |
φ град |
||||
I |
Uab |
Ubo |
Udb |
Uab |
Uda |
|||||||
R, L |
|
|
|
|
|
|
|
|
|
|
|
|
R, C |
|
|
|
|
|
|
|
|
|
|
|
|
R, L, C |
|
|
|
|
|
|
|
|
|
|
|
|
По результатам измерений необходимо определить индуктивность катушки и емкость конденсатора, их сопротивления, эквивалентные сопротивления цепи, а также построить топографические векторные диаграммы и треугольники сопротивлений для всех случаев.
4.2. Исследование цепи при смешанном соединении элементов.

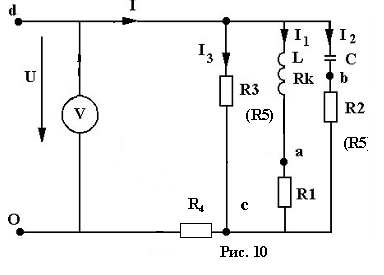

Экспериментальное исследование проводится по схеме, рис.10.
Поочередно подключаются ветви с L или С параллельно R3.
Н апряжения на всех участках и углы сдвига по фазе между токами и напряжением на зажимах цепи (базовый сигнал) измеряется аналогично измерениям по пункту 4.1.
Результаты измерений и расчетов вносятся в таблицу по форме 5.
Ud0 =… В, R1=… , R2=… , R3=… , R4=… ом , f = …Гц. Форма 5.
|
Измерения |
Расчет |
|||||||||||||||||||||||||||||||||||
Цепь |
Ток, А |
Напряж, В |
L Г |
С мкф |
XL ом |
Xc ом |
Zэ Ом |
φэ град |
|
||||||||||||||||||||||||||||
|
I |
Uco |
Uac |
Ubc |
Udc |
Uda |
Udb |
|
|
|
|
|
|
||||||||||||||||||||||||
R1,R3, L |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
R2,R3, C |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
R1,R2,R3, L, C |
|
|
|
|
|
|
|
|
|
|
|
|
|
При оформлении отчета необходимо:
по результатам измерений определить эквивалентные входные сопротивления цепи;
по известным параметрам рассчитать токи и напряжения в цепи, построить векторную диаграмму токов и топографическую диаграмму напряжений;
сравнить измеренные значения токов, напряжений и углов сдвига по фазе с их значениями из диаграмм.
Содержание отчета.
5.1. Цель работы.
5.2. Основные расчетные формулы.
5.3. Таблица применяемых приборов и элементов цепи.
5.4. Таблицы, векторные диаграммы в порядке выполнения экспериментов.
5.5. Выводы с анализом результатов по пунктам 4.1. и 4.2.
Литература:
[1] Гл. 4, §§ (4-4), (4-5), стр. 171-177;
§ (4-8), (4-9), (4-10), стр. 184-190.
[2] Гл. 3, § (3-2), стр. 56-60; § (3-4), стр. 61-62;
§ (3-5), стр. 62-64.
Гл. 5, §§ (5-1), (5-2), стр. 76-86; § (6-3), стр. 102-108.
