3. Описание лабораторной установки. Экспериментальное исследование трехфазных цепей синусоидального тока

проводится на универсальном рабочем стенде, на лицевой панели которого смонтированы все элементы исследуемой цепи, источник с симметричным напряжением, соединенный по схеме «звезда» и измерительные приборы.

Параметры элементов цепи и перечень приборов рекомендуются преподавателем.

4. Порядок выполнения работы.

1. Соединение приемника по схеме «звезда».

Исследование проводится по схеме, представленной на рис. 25. Резисторы r₁r₇ служат для измерения тока, величина которого определяется путем деления падения напряжения на резисторе на его сопротивление.

Рис.25.

1. Холостой ход.

При разомкнутых ключах К₁К₄ измеряются фазные и линейные напряжения источника. Результаты измерений заносятся в таблицу по форме 12.

Форма 12.

Наименование опыта	Измерено
	UA, B	UB, B	UC, B	UAB, B	UBC, B	UCA, B
Холостой ход

ВНИМАНИЕ! Измерение напряжений в опытах производить только с помощью вольтметра, у которого обе клеммы изолированы от корпуса.

2. Симметричный режим.

В качестве сопротивлений z_A , z_B , z_C , берутся резисторы r₈r₁₆. Опыт проводится дважды: без нейтрального провода и с нейтральным проводом (ключ К₄).

3. Несимметричный режим.

В фазы В и С приемника вместо резисторов включить: в одну из них индуктивность, а в другую - емкость. Используя фазометр, определить угол сдвига по фазе между напряжением и током в этих фазах. Опыт проводится дважды: при замкнутом и разомкнутом положениях ключа К₄.

4. Обрыв фазы.

Разомкнуть один из ключей К₁К₃ в схеме, собранной по пункту 4.1.3., и провести все измерения для обоих положений ключа К₄.

5. Короткое замыкание.

При разомкнутом положении ключа К₄ замкнуть одну из фаз приемника, собранного по схеме пункта 4.1.3., накоротко (например, зашунтировать проводом).

Провести необходимые измерения.

Результаты измерений по п.п. 4.1.2.4.1.5. заносятся в таблицу по форме 13.

Форма 13

Наименование опыта

Измерения

Вычисления

UA B

UB B

UC B

IA A

IB A

IC A

IN A

UNП В

А гр.

В гр.

С гр.

UNП В

IA A

IB A

IC A

IN A

P Вт

2. Соединение приемника по схеме «треугольник».

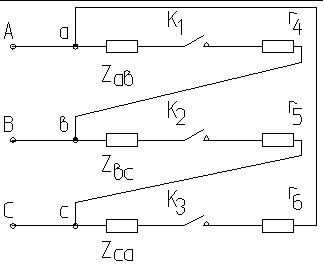

Схема исследуемой цепи представлена на рис. 26.

Рис.26.

1. Симметричный режим.

В качестве сопротивлений приемника включаются резисторы r₈r₁₆. Переключением тумблеров устанавливается равномерная нагрузка по всем фазам и в соответствии с таблицей по форме 14 производится измерение тока, напряжения и угла сдвига фаз.

Форма 14.

Наименование опыта

Измерения

Вычисления

IA A

IB A

IC A

IAВ A

IBС A

ICА A

А гр.

В гр.

С гр.

IAВ A

IBС A

ICА A

P Вт

2. Несимметричный режим.

В фазы bc и ca вместо резисторов включить соответственно индуктивность и емкость и провести измерения, аналогичные предыдущему пункту.

4.2.3. Обрыв линии.

Отключить одну из фаз приемника, включенного по схеме п. 4.2.2., от источника и при замкнутых ключах К₁К₃ провести измерения всех величин, представленных в таблице по форме 14.

4.2.4. Обрыв фазы.

Разомкнуть один из ключей К₁К₃ и провести измерения. Данные измерений занести в таблицу по форме 14.

Результаты, полученные в опыте, следует сравнить с расчетными. По результатам измерений вычислить активную мощность приемника.

При расчете напряжения смещения нейтрали и токов сопротивления измерительных резисторов можно не учитывать, если их величина значительно меньше

сопротивления приемника. Сопротивление линии z_Л и нейтрального провода z_N исследуемой цепи принимаются при расчете равными нулю.
