6.3 Проведення машинних експериментів з м-послідовністю і отримання кореляційних функцій
Для проведення машинних експериментів з М-послідовністю і отримання кореляційних функцій необхідно подати кожен елемент матриці W(p) у просторі станів, а також знайти час дискретизації.
Час дискретизації Δ визначимо із виразу:
Δ≈Tmin/5, (6.8)
де Tmin – найменша постійна часу об‘єкта.
Оскільки для нашого об‘єкта по кожному каналу характеристичне рівняння, з якого визначаємо постійну часу, одне і теж саме то і час дискретизації буде однаковий.
Подамо кожен елемент матриці W(p) в просторі станів, визначимо Δ.
Запишемо загальну формулу подання моделі в просторі станів
, (6.9)
, (6.10)
, (6.11)
, (6.12)
Підставивши числові значення отримаємо
(6.13)
,

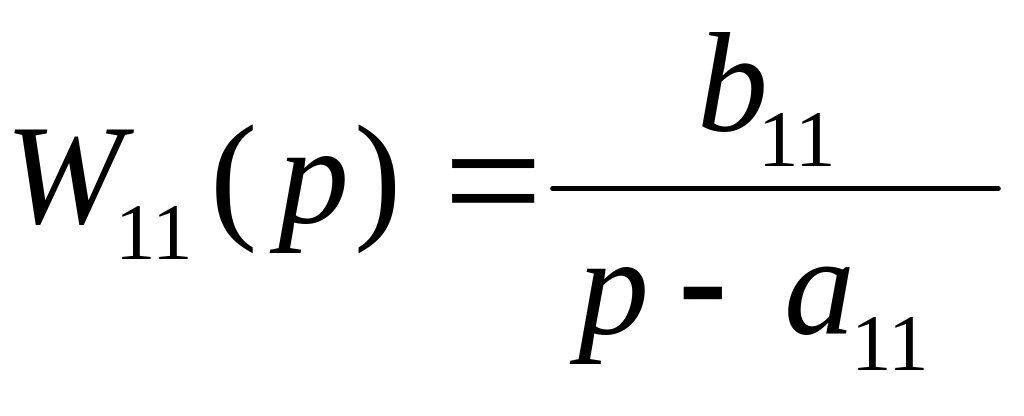

Тоді для W11(p) запишемо

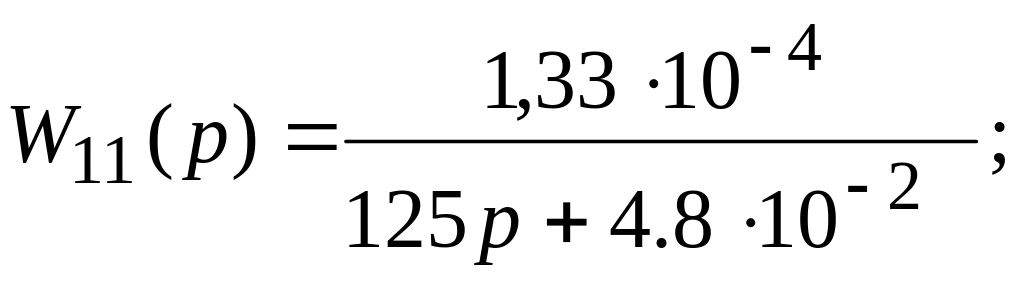

. (6.14)
Для W21(p) запишемо

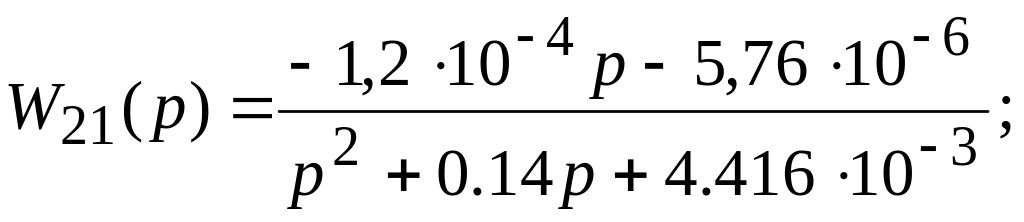

, (6.15)
де а0=0,004416; b0= –5,76∙10 – 6 ;
а1=0,14; b1= –1,2∙10 – 4;
а2=1. b2=0.
Для визначення величин 0, 1, 2 складаємо систему рівнянь

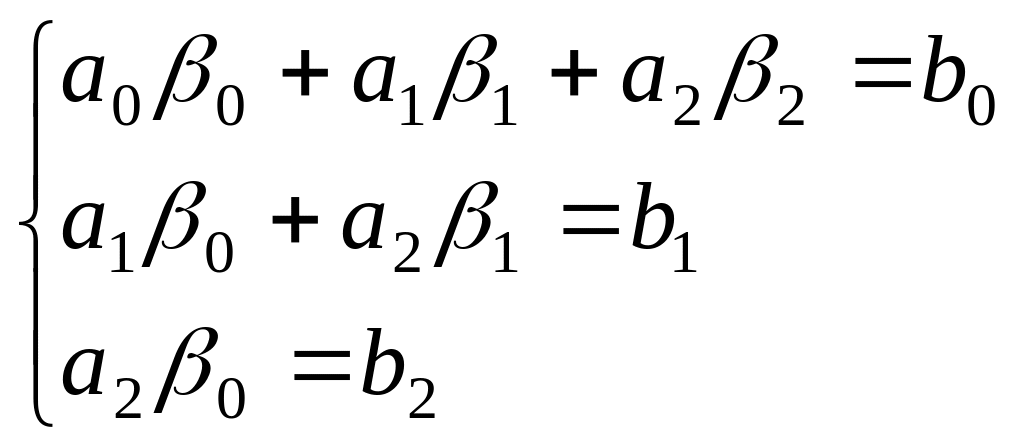

(6.16)
Підставивши відповідні значення отримаємо
Звідки знаходимо
0=0, 1= –1,2∙10-4, 2=1,10410 – 5
Тоді отримаємо

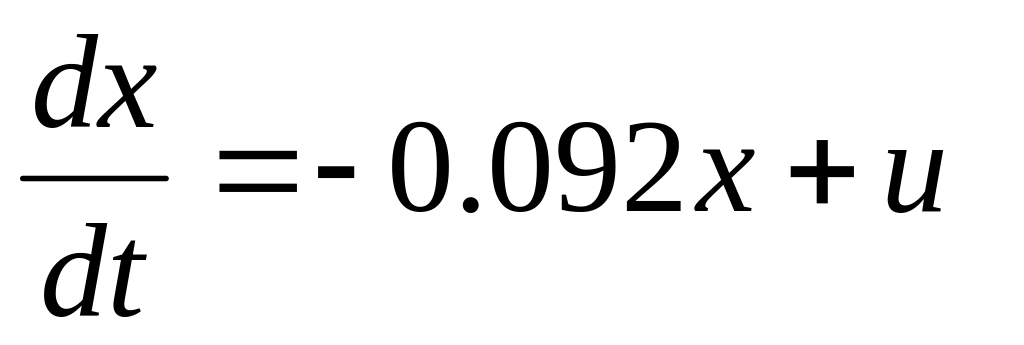

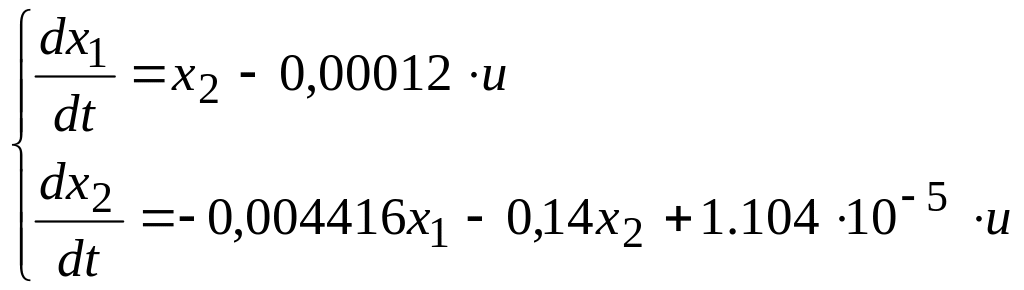

(6.17)
A= ; B= ; (6.18)

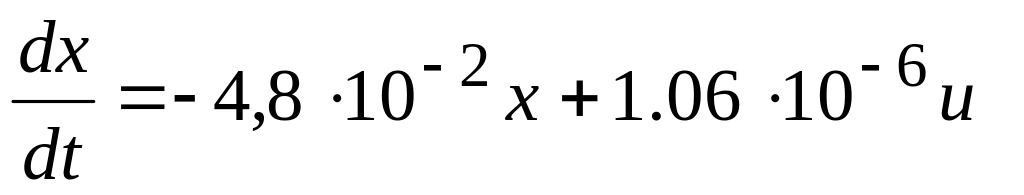

Аналогічно для W22(p) запишемо
; (6.19)
Використовуємо програму RKM2.BAS. Результати програми приводимо в додатку Д. Для отримання кореляційної функції використовуємо програму KOR.BAS (додаток Е).
Входом в програму є значення величин X(i ) та М(i ) в дискретні моменти часу.

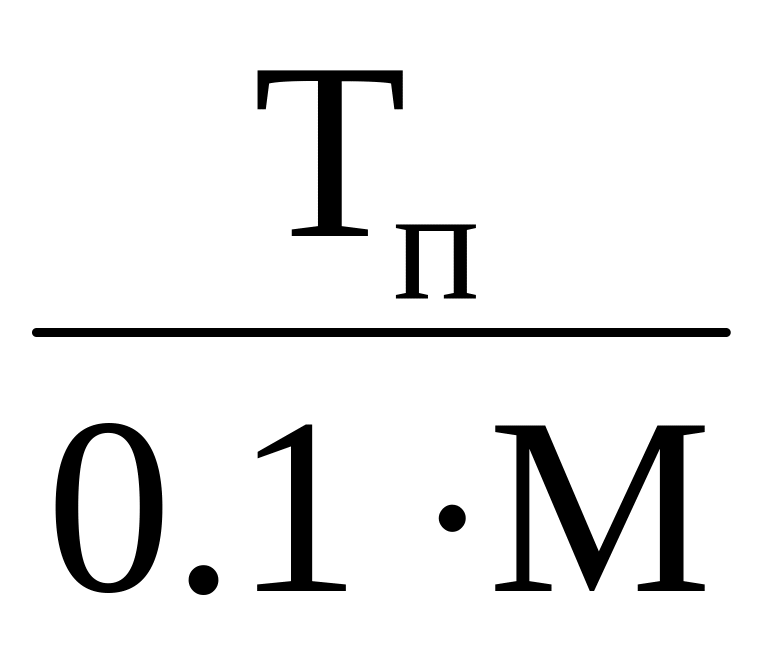

Визначимо крок дискретності за формулою
= ; (6.20)
11= с;
21= с; 22= с.
6.4 Побудова перехідної характеристики ко за кореляційною функцією
При необхідності отримання перехідної характеристики h(t) треба скористатись співвідношенням між функціями W(t) і h(t)
h(t)= W(τ)dτ, (6.24)
а вагова функція в загальному випадку запишеться
W(T)=Rux(T)/a2. (6.25)
Оскільки вагова функція задана своїми ординатами згідно з (6.26), то у виразі (6.25) операцію інтегрування слід замінити операцією взяття суми. Для цього використаємо метод трапецій обчислення інтегралу. Програмно це забезпечує програма PCH.BAS.
Входом цієї програми є файл даних KOR.dat, який був сформований програмою KOR.BAS. Виходом є ординати перехідної характеристики h(t) в дискретні моменти часу, а також графік перехідної характеристики.
Розрахунки приведені в додатку Є
.
