2.4. Пластинчатые насосы
Пластинчатые (шиберные) насосы имеют эллиптический корпус и цилиндрический ротор, расположенный с корпусом соосно. В пазах ротора свободно установлены подвижные пластины. При вращении центробежной силой пластины прижимаются к внутренней поверхности корпуса. Объем между двумя соседними пластинами, ротором и статором при вращении изменяется. Насосная полость образуется дисками, плотно прилегающими к торцевым поверхностям статора. Окна в торцевых дисках соединяются с всасывающей и нагнетательной полостями.
В зависимости от количества эллиптических поверхностей корпуса насосы работают по принципу двойного или четверного действия. Это означает, что за один оборот каждое межлопаточное пространство дважды или четырежды всасывает и дважды или четырежды нагнетает перекачиваемую жидкость.
2.5. Роторно-поршневые насосы
К этому типу относятся радиально-поршневые и аксиально-поршневые насосы. У радиально-поршневых насосов оси цилиндров расположены относительно оси вращения блока цилиндров радиально, а у аксиально-поршневых насосов - параллельно оси вращения блока.

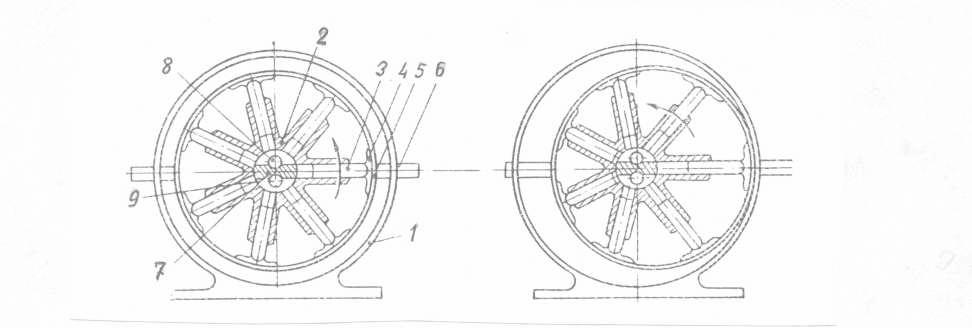

Рис.2.1. Схема радиально-поршневого насоса
В радиально-поршневом насосе внутри цилиндрического корпуса (1) находится ротор (2) образующий блок цилиндров с поршнями (3), выполненными в виде плунжеров. Хвостовики поршней имеют ползуны(4) или ролики, которые при вращении ротора, соответственно, скользят или катятся по внутренней поверхности направляющего кольца (5). Кольцо может перемещаться в поперечном направлении тягами (6), создавая эксцентриситет между осью ротора (неизменной) и осью кольца (устанавливаемой). Центральная неподвижная часть (цапфа) насоса имеет перемычку (7), отделяющую верхнюю (8) (нагнетательную) полость насоса от нижней (9) (всасывающей). Если направляющее кольцо сместить влево, то верхняя полость насоса окажется всасывающей, а нижняя - нагнетательной. В присоединенных к этим полостям трубах направление движения жидкости изменится на обратное.
В
аксиально-поршневом насосе приводной
двигатель соединен карданным шарнирным
приводом с блоком цилиндров. В цилиндрах
блока находятся поршни, шатуны (тяги),
которые также шарнирно соединены с
фланцем. Последний располагается
под углом
относительно оси вращающегося блока
цилиндров. При этом поршни совершают
поступательное движение в своих
цилиндрах, обеспечивая перекачивание
жидкости по каналам неподвижного
распределительного диска из области
всасывания в область нагнетания.
Рассмотренные выше ротационные насосы имеют жесткую характеристику, т. е. напор их не зависит от подачи и поэтому в их конструкциях предусматривается предохранительно-перепускной клапан. Нельзя регулировать этот клапан на давление, превышающее рабочее более чем на 15 %.
Наиболее характерными неполадками в работе этих насосов являются: износ трущихся поверхностей или большие торцевые зазоры; неисправность предохранительно-перепускного клапана или неправильное его регулирование; неправильная центровка валов насоса и двигателя; сильная затяжка набивочного сальника; поломка внутренних деталей или их заклинивание; загрязнение фильтрующего элемента или его повреждение.
Теоретически все ротационные насосы, в которых нет нагнетательных и всасывающих клапанов обладают обратимостью и могут быть реверсивны. За исключением одновинтового насоса они предназначены для перемещения маслянистых жидкостей.
