Приложение к Параметры передвижных буровых установок
Показатели |
Буровая установка |
|||
БУ 2000/125-ЭБМ |
БУ 2500/160 ДЭР-П |
БУ 2900/175 ЭР-П |
БУ 2500/160 ДПБМ |
|
Допускаемая нагрузка на крюке, т |
125 |
160 |
175 |
160 |
Условная глубина бурения, м |
2000 |
2 500 |
2 900 |
2 500 |
Скорость подъема крюка, м/с |
1,54 |
1,6 |
1,5 |
1,6 |
Диаметр отверстия в стволе ротора, мм |
560 |
700 |
||
Расчетная мощность привода ротора, кВт |
370 |
|||
Мощность бурового насоса, кВт |
380 |
600 |
||
Высота основания, м |
6,4 |
7,2 |
6,6 |
|
Расчетная мощность на входном валу буровой лебедки, кВт |
478 |
600 |
550 |
|
Размеры барабана (диаметр х длина), мм |
|
500х1190 |
450х1190 |
|
Наибольшая оснастка |
4х5 |
|||
Диаметр каната, мм |
25 |
28 |
||
Диаметр шкивов (наружный), мм |
|
1 шкив – 1000; 8 шкивов – 760 |
||
Максимальное давление, развиваемое буровым насосом, МПа |
20 |
35 |
||
Максимальная подача бурового насоса, л/с |
42,1 |
50,9 |
||
Полезная высота вышки, м |
31,9 |
31 |
||
Высота от уровня фундамента до кронштейна клинового захвата, м |
5,1 |
6 |
6 |
5 |
Нагрузка на подроторные балки, т |
125 |
160 |
175 |
160 |
Нагрузка на подсвечник, т |
|
96 |
105 |
96 |
Номинальная длина бурильной свечи, м |
18 |
|||
Длина ведущей трубы, м, не более |
12 |
|||
Диаметр бурильных труб, мм |
89, 114, 127 |
|||
Общий полезный объем циркуляционной системы, м3 |
90 |
120 |
90 |
120 |
Приложение л

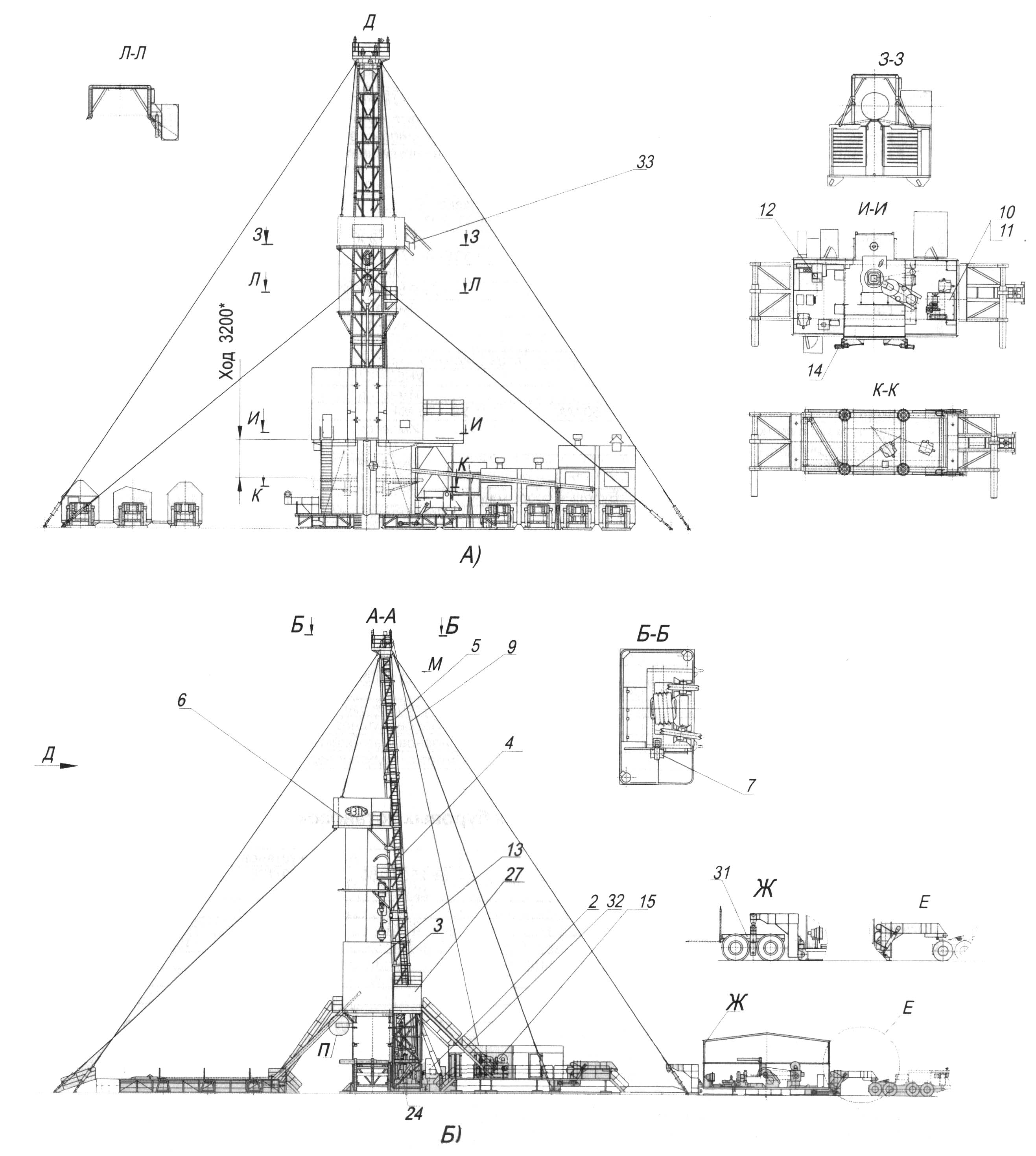

а, б – общий вид
Буровая установка бу 2900/175 эр-п Приложение м
Буровая установка БУ 2500/160 ДП-БМ
Технические характеристики буровых установок:
Параметры |
БУ 2000/125-ЭБМ |
МБУ-125 |
Допускаемая нагрузка на крюке, кН |
1250 |
1226 |
Условная глубина бурения скважин, м |
2000 |
2700 |
Расчетная глубина бурения при массе погонного метра бурильной колонны 30 кг/м (25 кг/м) |
2500 (3000) |
2500 (3000) |
Талевая система: - оснастка - диаметр талевого каната, мм |
4х5 25 |
4х5 28 |
Длина бурильной свечи, м |
17-19, 21 |
18-20 |
Скорость подъема крюка, м/с - от основного привода - от вспомогательного привода |
0…1,54 0…0,02 |
0…1,2 0…0,011 |
Высота отметки пола буровой площадки от земли, м |
6,4 |
5,2 |
Высота вышки, м |
31,9 |
35,7 |
Приложение Н

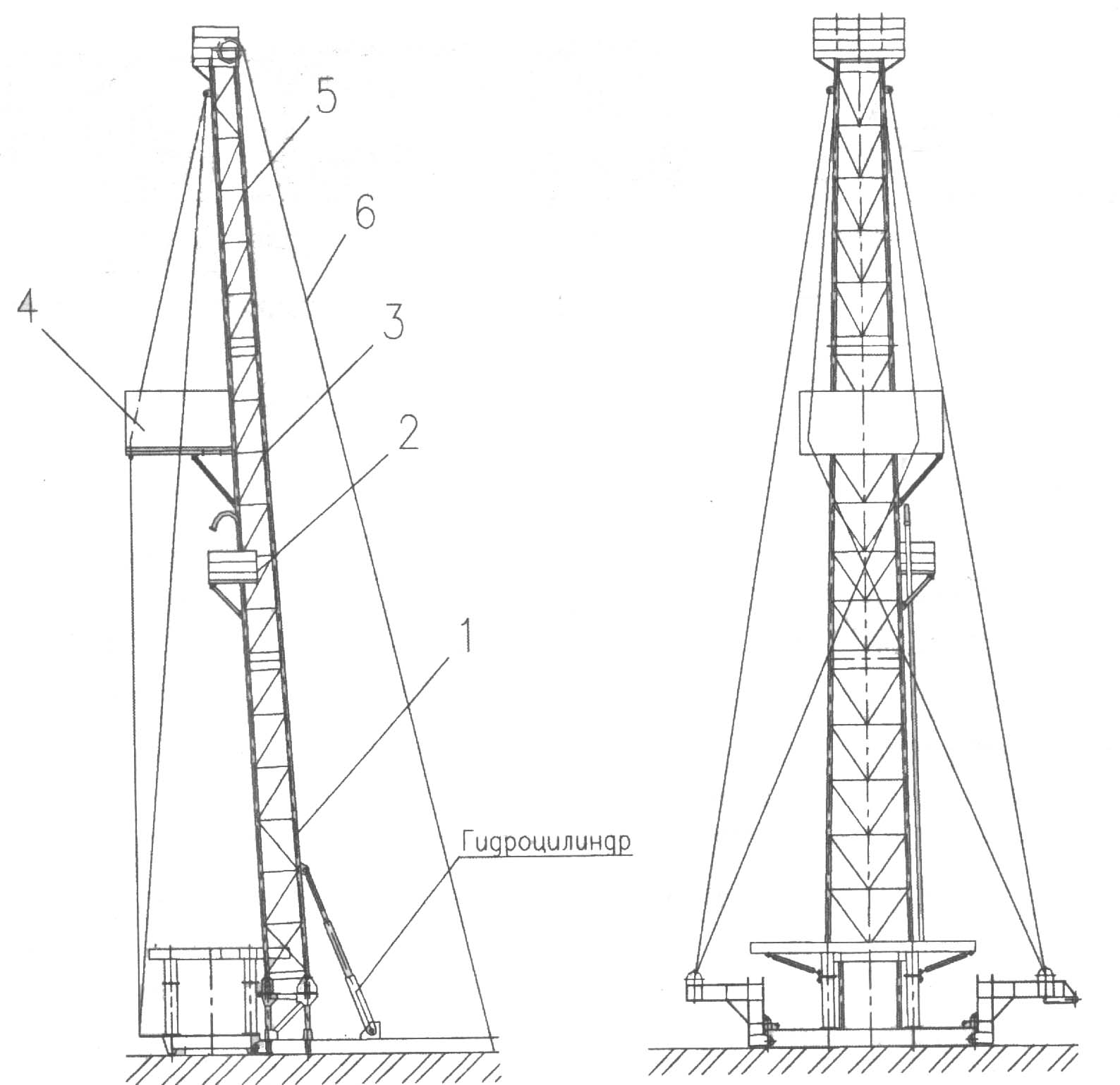

1 – модуль нижней секции; 2 – площадка стояка; 3 – модуль средней секции;
4 – платформа; 5 – модуль верхней секции; 6 – оттяжки
Вышка УМ 31/160-ОГР

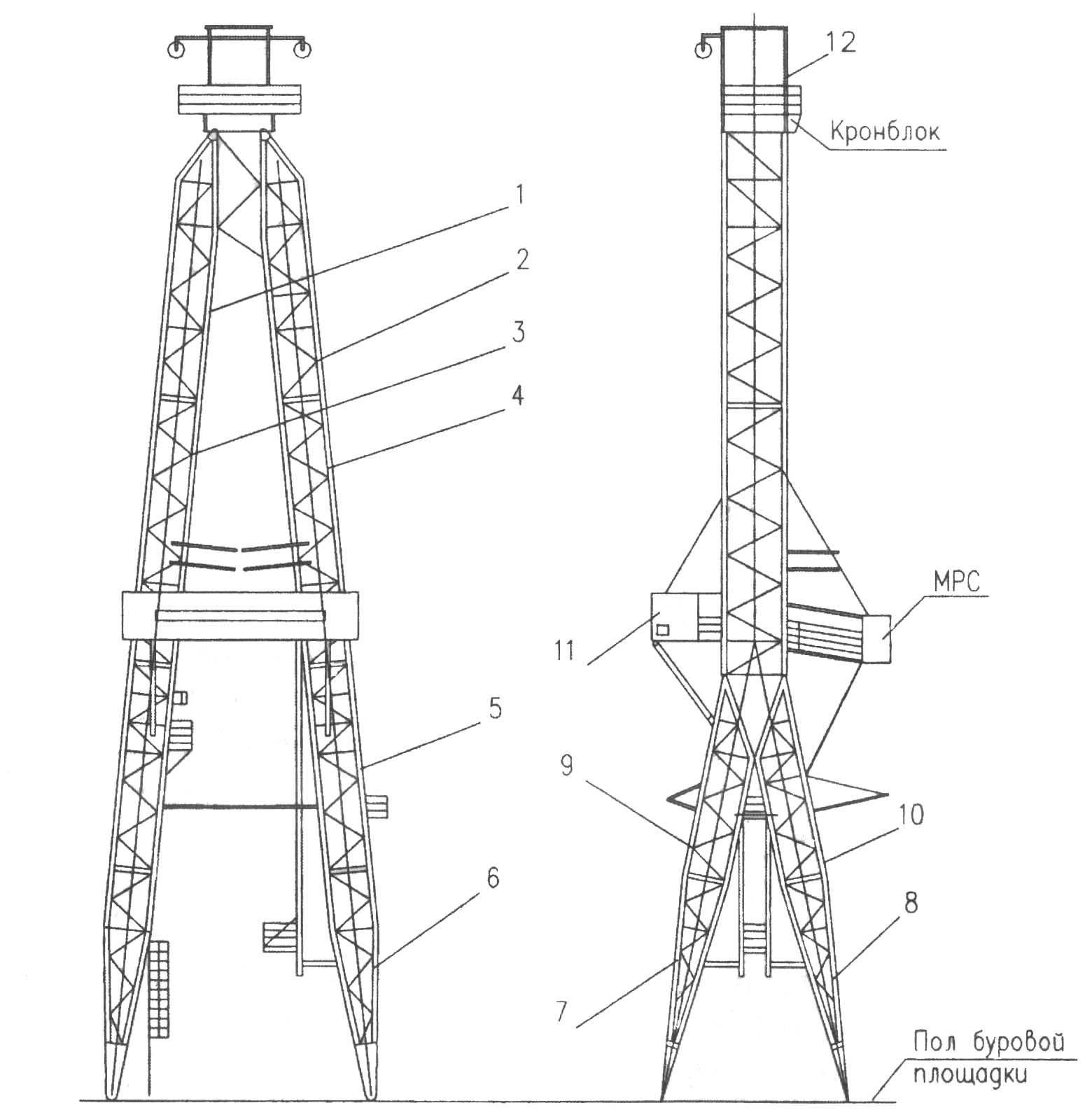

1…8 – модули секции вышки; 9 – платформа верхового рабочего; 10 – козлы; 11 – площадка для обслуживания стояка
Вышка мачтовая УМ
