1…10 – Секции вышки; 11 – платформа ручной расстановки свечей; 12 – козлы Вышка мачтовая четырехопорная ум4-45/500-ар
Параметры |
Вышка |
||
УМ 45/225-Р |
УМ 45/250-Р |
УМ 45/270-Р |
|
Допускаемая нагрузка на крюке, кН (тс) |
2250 (225) |
2500 (250) |
2700 (270) |
Расстояние от стола ротора до низа рамы кронблока, м |
45,65 |
44,80 |
44,80 |
Расстояние между осями нижних и верхних опорных шарниров, м |
47,55 |
47,56 |
47,56 |
Расстояние от оси нижних опорных шарниров до верха ригеля козел, м |
52,39 |
52,41 |
52,90 |
База нижняя (расстояние между осями опороных шарниров), м |
10,3 |
10,3 |
10,3 |
База верхняя (расстояние между опорами рамы кронблока), м: - вдоль оси приемного моста - поперек оси приемного моста |
2,3 2,6 |
2,3 2,93 |
2,3 2,93 |
Емкость магазина, м: - для труб диаметром 114 мм - для труб диаметром 127 мм - для труб диаметром 147 мм |
4500 4500 3900 |
5625 5200 4500 |
5625 5200 4500 |
Приложение р

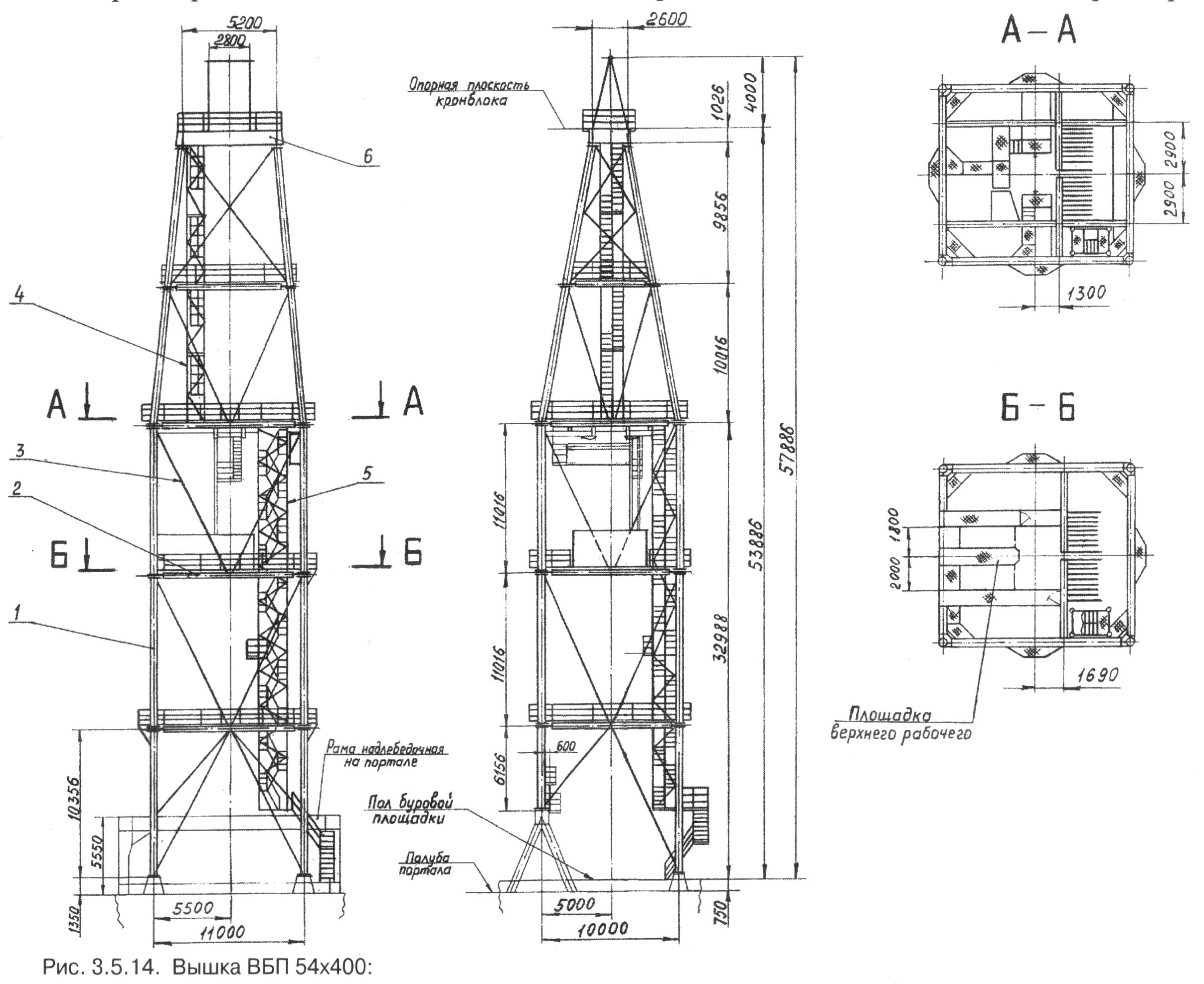

1 – колонны; 2 – пояса; 3 – раскосы; 4 – шахта; 5 – шахта с маршевыми лестницами; 6 – площадка подкронблочная
Вышка вбп 54х400
Технические и эксплуатационные характеристики вышки ВБП 54х400:
Допускаемая нагрузка на крюке (автоэлеваторе) при оснастке талевой системы 6х7, кН (тс)………………….. |
4000 (400) |
Полезная высота (размер от стола ротора до низа рамы кронблока), м……………………………………………… |
54 |
Высота общая (расстояние от опор вышки до оси ригеля наголовника), м………………………………………... |
57,3 |
Длина свечи бурильных труб, м: - при работе с комплексом АСП-4МП…………………... - при ручной расстановке………………………………… |
36 25 |
Вышка рассчитана на условия морского перехода: - ветер, баллы……………………………………………… - волнение моря, баллы…………………………………… |
7 6 |
Вышка рассчитана на работу при температуре окружающего воздуха, С……………………………………... |
-40…+40 |
Приложение с
1 – башня; 2 – балка; 3 – опора; 4 – площадка подкронблочная; 5 – перила и площадки; 6 – шахта; 7 – шахта; 8 – направляющая; 9 – стойка
Вышка вбп 53х320
Технические и эксплуатационные характеристики вышки ВБПП 53х320:
Полезная высота (размер в свету от стола ротора до низа рамы кронблока), м…………………………………….. |
53 |
Глубина бурения скважины, м…………………………… |
6500 |
Глубина моря, м…………………………………………... |
200 |
Длина свечи, м……………………………………………. |
25-27 |
Диаметр бурильных труб, мм |
114, 127, 147 |
Температура окружающего воздуха, С………………… |
-40…+40 |
