Запитання:
1.Що таке рівнояскравий випромінювач?
2.Дати визначення світлового вектора.
3.Дати визначення інтегральних характеристик світлового поля.
4.Коли припустиме точкове наближення?
5. Основні співвідношення для рівнояскравих випромінювачів.
Р ис. 27 - Схеми розташування екранів і розрахунку
характеристик світлового поля
Д О Д А Т К И

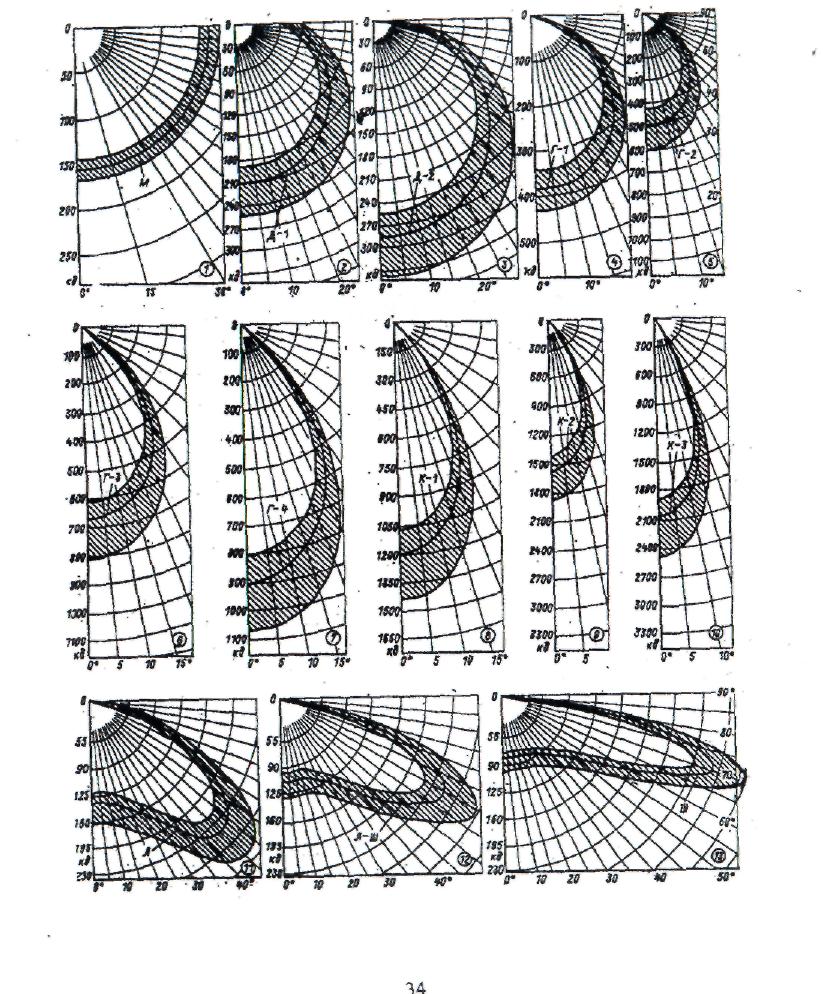

Додаток 1. Кутові залежності сили випромінювання

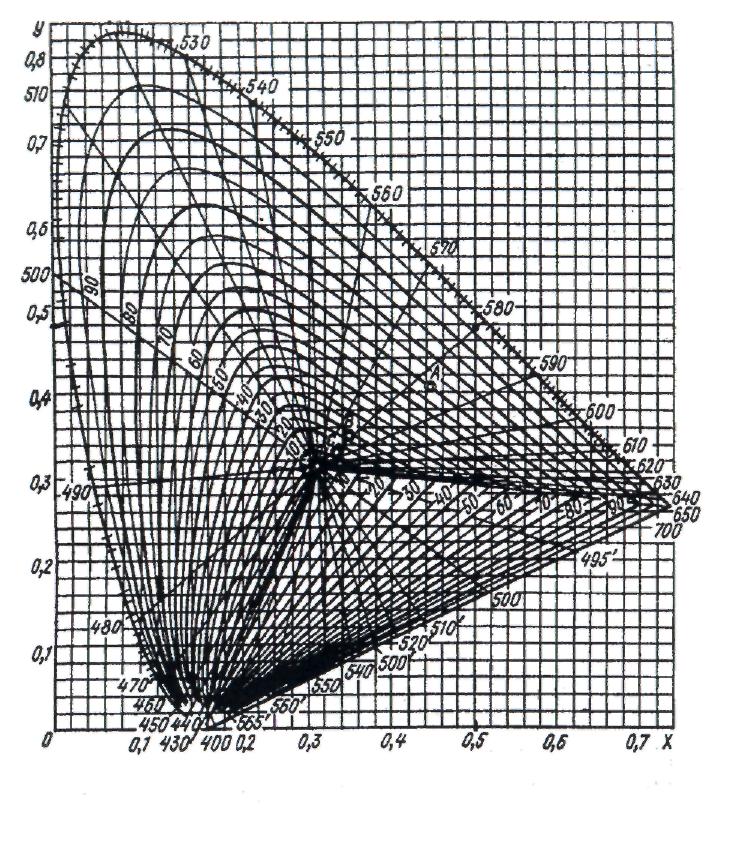

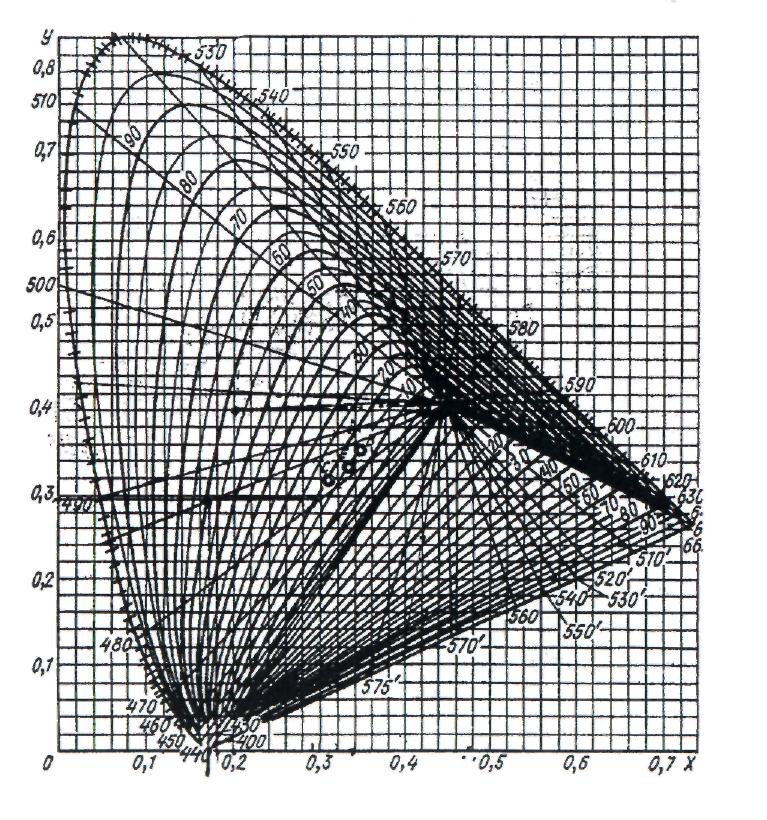

Додаток 2. Діаграми кольоровості джерел типу А,В,С
ДЖЕРЕЛО ТИПУ А
ДЖЕРЕЛО ТИПУ В
ДЖЕРЕЛО ТИПУ С

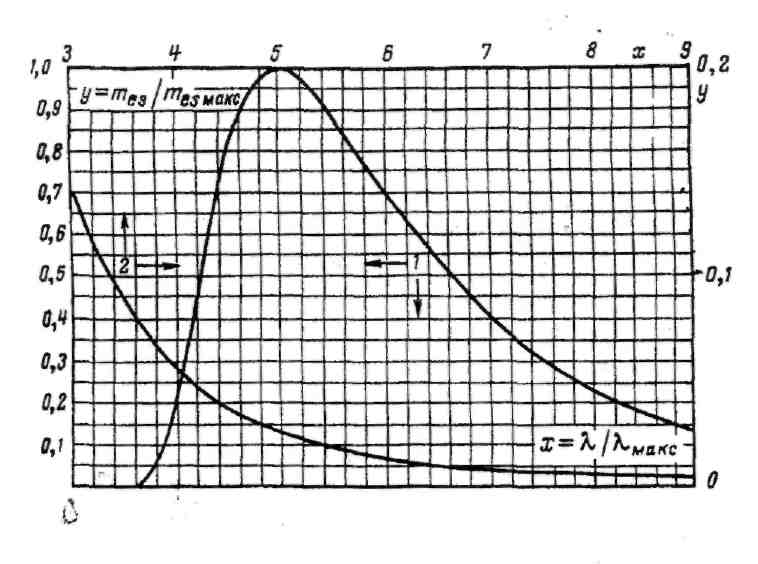

Додаток 3. Універсальна крива випромінювання чорного тілаВ
Додаток 4. Оптична густина потока випромінювання для джерел А, В, С і нормалізована функції відносної спектральної світлової ефективності випромінювання
-
l
je(l)А
je(l)В
je(l)С
V(l)
380
9,79
22,40
33,00
0,00004
390
12,09
31,30
47,40
0,00012
400
14,71
41,30
63,30
0,0004
410
17,68
52,10
80,60
0,0012
420
21
63,20
98,10
0,004
430
24,67
73,10
112,40
0,0116
440
28,7
80,80
121,50
0,023
450
33,09
85,40
124,00
0,038
460
37,82
88,30
123,10
0,06
470
42,87
92,00
123,80
0,091
480
48,25
95,20
123,90
0,139
490
53,91
96,50
120,70
0,208
500
59,86
94,20
112,10
0,323
510
66,06
90,70
102,30
0,503
520
72,5
89,50
96,90
0,71
530
79,13
92,20
98,00
0,862
540
85,95
96,90
102,10
0,954
550
92,91
101,00
105,20
0,995
560
100
102,80
105,30
0,995
570
107,18
102,60
102,30
0,952
580
114,44
101,00
97,80
0,87
590
121,73
99,20
93,20
0,757
600
129,04
98,00
89,70
0,631
610
136,34
99,50
88,40
0,503
620
143,62
99,70
88,10
0,381
630
150,83
101,00
88,00
0,265
640
157,98
102,20
87,80
0,175
650
165,03
103,90
88,20
0,107
660
171,96
105,00
87,90
0,061
670
178,77
104,90
86,30
0,032
680
185,43
103,90
84,00
0,17
690
191,93
101,60
80,20
0,0082
700
198,26
99,10
76,30
0,0041
710
204,41
96,20
72,40
0,0021
720
210,36
92,90
68,30
0,00105
730
216,12
89,40
64,40
0,00052
740
221,66
86,90
61,50
0,00025
750
227
85,20
59,20
0,00012
760
232,11
84,70
58,10
0,00006
770
237,01
85,40
59,20
0,00003
780
241,67
87
59,10
0,00003
Додаток 5. Питомі координати кольору
у системах RGB і ХYZ
l |
|
|
|
|
|
|
380 |
0,00003 |
0.00001 |
0.00117 |
0,0014 |
0,0000 |
0,0065 |
390 |
0,00010 |
-0.00004 |
0,00359 |
0,0042 |
0,0001 |
0,0201 |
400 |
0,00030 |
-0,00014 |
0,01214 |
0,0143 |
0,0004 |
0,0679 |
410 |
0.00084 |
-0,00041 |
0,03707 |
0,0435 |
0,0012 |
0,2074 |
420 |
0.00211 |
-0,00110 |
0,11541 |
0,1344 |
0,0040 |
0,6456 |
430 |
0,00218 |
-0,00119 |
0,24769 |
0,2839 |
0,0116 |
1,3856 |
440 |
-0,00261 |
0,00149 |
0,31228 |
0,3483 |
0,0230 |
1,7471 |
450 |
-0.01213 |
0,00678 |
0,31670 |
0,3362 |
0,0380 |
1,7721 |
460 |
-0.02608 |
0,01485 |
0,29821 |
0,2908 |
0,0600 |
1,6692 |
470 |
-0.03933 |
0.02538 |
0,22991 |
0,1954 |
0,0910 |
1,2876 |
480 |
-0,04939 |
0.03914 |
0.14494 |
0,0956 |
0,1390 |
0,8130 |
490 |
-0.05814 |
0,05689 |
0.08257 |
0,0320 |
0,2080 |
0,4652 |
500 |
-0.07173 |
0,08536 |
0,04776 |
0,0049 |
0,3230 |
0,2720 |
510 |
-0,08901 |
0,12860 |
0,02698 |
0,0093 |
0,5030 |
0,1582 |
520 |
-0,09264 |
0,17468 |
0,01221 |
0,0633 |
0,7100 |
0,0782 |
530 |
-0,07101 |
0,20317 |
0,00549 |
0,1655 |
0,8620 |
0,0422 |
540 |
-0,03152 |
0,21456 |
0,00146 |
0,2904 |
0,9540 |
0,0203 |
550 |
0.02279 |
0.21178 |
-0,00058 |
0,4334 |
0,9950 |
0,0087 |
560 |
0,09060 |
0.19702 |
-0,00130 |
0,5945 |
0,9950 |
0,0039 |
570 |
0.16768 |
0,18087 |
-0,00135 |
0,7621 |
0,9520 |
0,0021 |
580 |
0,24526 |
0.13610 |
-0,00108 |
0,9163 |
0,8700 |
0,0017 |
590 |
0,3029 |
0,09754 |
-0,00079 |
1,0263 |
0,7570 |
0,0011 |
600 |
0.34429 |
0.06246 |
-0,00049 |
1,0622 |
0,6310 |
0,0008 |
610 |
0,39971 |
0.03557 |
-0,00030 |
1,0026 |
0,5030 |
0,0003 |
620 |
0,29708 |
0.01828 |
-0,00015 |
0,8544 |
0,3810 |
0,0002 |
630 |
0,22677 |
0.00833 |
-0,00008 |
0,6424 |
0,2650 |
0,0000 |
640 |
0,15968 |
0.00334 |
-0,00003 |
0,4479 |
0,1750 |
0,0000 |
650 |
0,10167 |
0.00116 |
-0,00001 |
0,2836 |
0,1070 |
0,0000 |
660 |
0.05932 |
0.00037 |
-0.00000 |
0,1649 |
0,0610 |
0,0000 |
670 |
0,04366 |
0,00021 |
-0,00000 |
0,0874 |
0,0320 |
0,0000 |
680 |
0,01687 |
0,00003 |
0,00000 |
0,0468 |
0,0170 |
0,0000 |
690 |
0,00819 |
0,00000 |
0.00000 |
0,0227 |
0,0082 |
0,0000 |
700 |
0,00410 |
0,00000 |
0,00000 |
0,0114 |
0,0041 |
0,0000 |
710 |
0,00210 |
0,00000 |
0,00000 |
0,0058 |
0,0021 |
0,0000 |
720 |
0.00105 |
0,00000 |
0.00000' |
0,0029 |
0,0010 |
0,0000 |
730 |
0.00052 |
0,00000 |
0,00000 |
0,0014 |
0,0005 |
0,0000 |
740 |
0,00025 |
0,00000 |
0,00000 |
0,0007 |
0,0003 |
0,0000 |
750 |
0,00000 |
0.00000 |
0.00000 |
0,0003 |
0,0001 |
0,0000 |
760 |
0,00006 |
0,00000 |
0.00000 |
0,0002 |
0,0001 |
0,0000 |
770 |
0.00003 |
0.00000 |
0,00000 |
0,0001 |
0,0000 |
0,0000 |
780 |
0,00000 |
0,00000 |
0.00000 |
0,0000 |
0,0000 |
0,0000 |
Додаток 6. Відносні спектральні вітальна
та бактерицидна ефективність випромінювання
l |
V(l)вит |
V(l)бакт |
220 |
0 |
0,25 |
230 |
0 |
0,4 |
240 |
0 |
0,63 |
250 |
0 |
0,79 |
260 |
0 |
0,99 |
270 |
0 |
0,79 |
280 |
0 |
0,59 |
290 |
0,31 |
0,3 |
300 |
0,83 |
0,045 |
310 |
0,11 |
0,013 |
320 |
0,01 |
0,004 |
330 |
0,005 |
0,00016 |
340 |
0,003 |
0,0009 |
350 |
0,002 |
0,00046 |
360 |
0,0014 |
0,0003 |
370 |
0,0011 |
0,00019 |
380 |
0,0007 |
0,00015 |
390 |
0,0003 |
0,00012 |
400 |
0 |
0,0001 |
Додаток 7. Зональні тілесні кути
Iнтервал кутової зміни |
Зональний тілесний кут,ср |
|
Нижній напівпростір |
Верхній напівпростір |
|
0-10 |
170-180 |
0,096 |
10-20 |
160-170 |
0,284 |
20-30 |
150-160 |
0,463 |
30-40 |
140-150 |
0,628 |
40-50 |
130-140 |
0,774 |
50-60 |
120-130 |
0,897 |
60-70 |
110-120 |
0,992 |
70-80 |
100-110 |
1,057 |
80-90 |
90-100 |
1,092 |
