1.1.7 Preparation for the next synthesis
Upon the termination of dispensing of solutions organomagnesium combination and TEOS, the miniamalgamator (pos. МС-301 (МС-302)) is washed by pure, dried dibutyl ether. For that the stop valve on of the solutions of organomagnesium combination and TEOS in miniamalgamator before "pos. FS-301, FS-302 (FS-305, FS-306)" is closed and also DEM is given in a bottom of the miniamalgamator before the appearance of DEM in the run-down boxes, the stop valve before run-down boxes is closed, the miniamalgamator mixer is switched on and the washing during 15 minutes is executed. The miniamalgamator mixer is stoped, and a calculated quantity of DEM washes it from below with a downthrow through "pos. FS-301, FS-302 (FS-305, FS-306)" in "pos. Е-307". The miniamalgamator is ventilated by nitrogen for not less than 20 minutes with pressure downthrow through "pos. Е-307".
The possibility of washing is provided with the help of a calculated quantity of dibutyl ether of solutions introduction pipelines of organomagnesium combination and TEOS through pumps (pos. G-301, G-302), through valve of assemblages (pos. FQCSV-304/1, FQCSV-305/1), through coils of heat exchangers (pos. Т-301, Т-302), through miniamalgamator (pos. MS-301 (МС-302)) downwards with a throw in "pos. Е-307". Washed pipelines are ventilated by nitrogen for not less than 20 minutes with downthrow of pressure through "pos. Е-307".
After the unloading of the magnesium-bearing alloy, the reactor (pos. Р-301 (Р-302)) is washed out once by dibutyl ether at temperature (70−80) оС. This dibutyl ether with the remainderes of particles of the magnesium-bearing alloy is gathered in the collection (pos. Е-306) where there is the suspension sedimentation. In the next synthesis DEM from "pos. Е-306" is used again through the unloading pipe for washing the reactor (pos. Р-301 (Р-302)). After five similar operations of washing DEM from the reactor and accumulated at washings in "pos. Е-306" particles of the magnesium-bearing alloy are slurried by means of the pump (pos. Н-305) and are passed over in "pos. Е-307". In case of preparation of a sub-standard party of the magnesium-bearing alloy, this product also goes in "pos. Е-307".
Приложение 2. Программа библиотечного модуля азотных режимов
Приложение 3. Программа управления азотными режимами N3_Azot_М311-315
Приложение 4. Программа управления азотными режимами N3_Azot_E303
Приложение 5. Программа управления азотными режимами N3_Azot_P301_302
Приложение 6. Программа управления синтезом катализатора N3_Contr_M311
Приложение 7. Программа управления синтезом катализатора N3_Contr_E306_E303
Приложение 8. Программа управления синтезом катализатора N3_Contr_P301-P402
Приложение 9. Программы регулирования технологических параметров
N3_REG_F304
N3_REG_F305
N3_REG_P314
N3_REG_P315

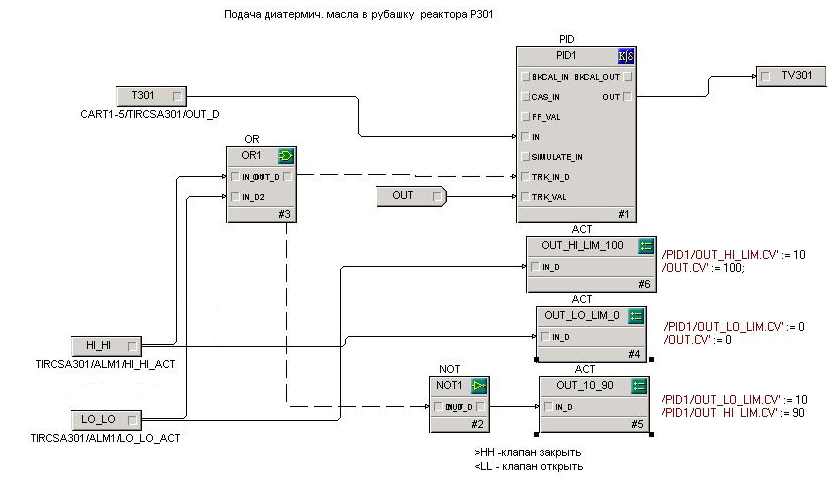

N3_REG_T301
N3_REG_T301_1

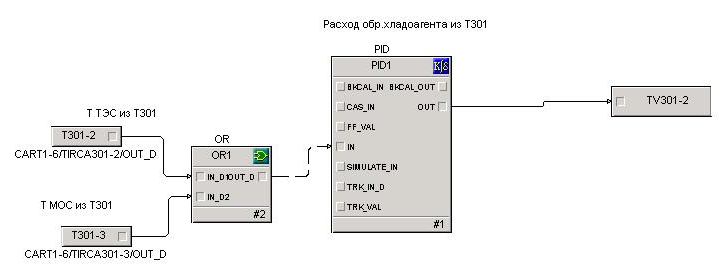

N3_REG_T301_2
N3_REG_T301_3
N3_REG_T302
N3_REG_T302_1
N3_REG_T302_2
N3_REG_T302_3
N3_REG_T305
N3_REG_T311
N3_REG_T402
N3_REG_G301
N3_REG_G302
N3_REG_M301
N3_REG_M302
N3_REG_M402
Приложение 11. Технологическая схема синтеза носителя
