Приложение ч
(рекомендуемое)
Образец выполнения реального проекта электроснабжения промышленного объекта (фрагменты плана)

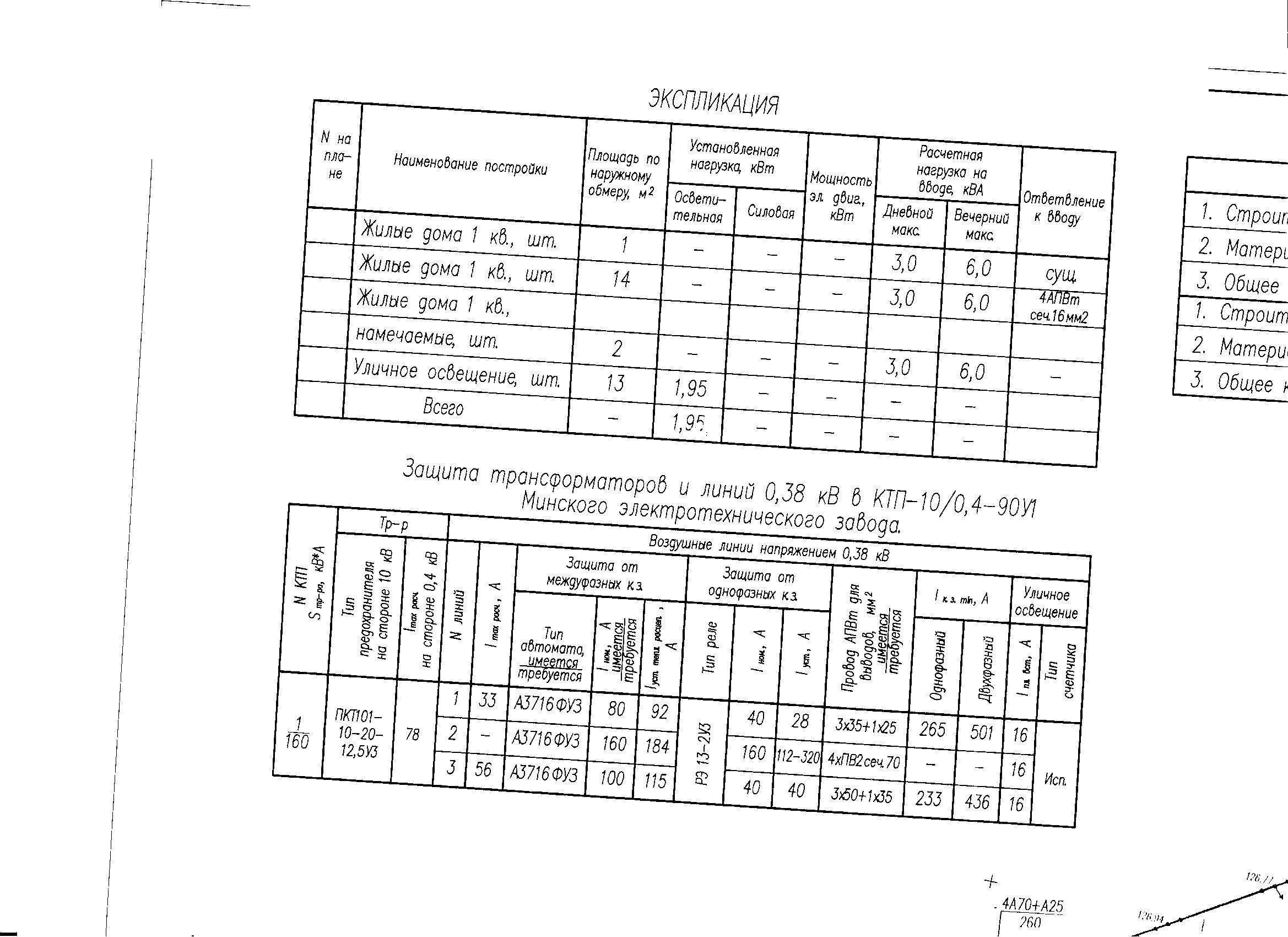

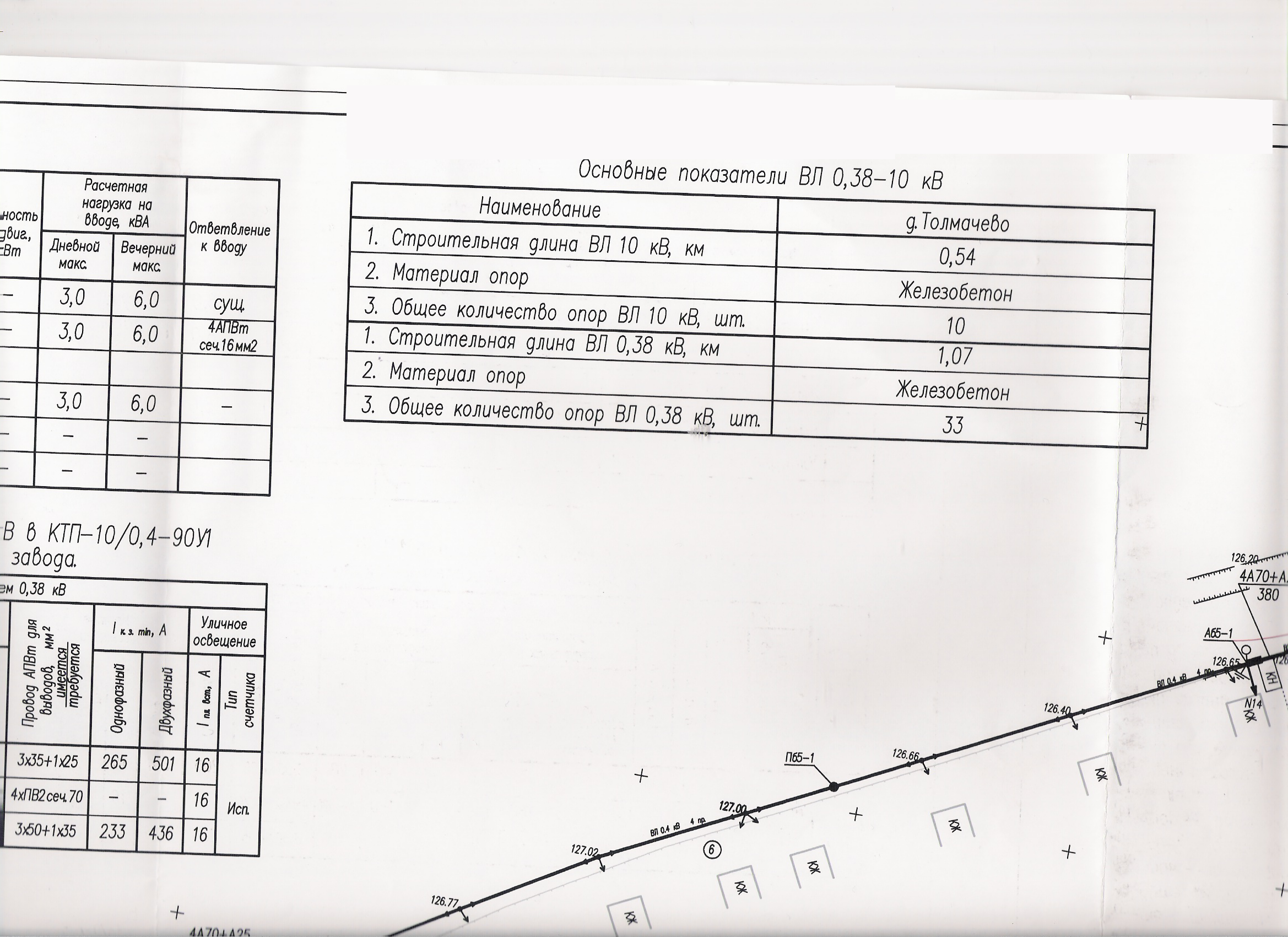

Рисунок Ч.1 – Образец выполнения экспликации и других текстовых материалов

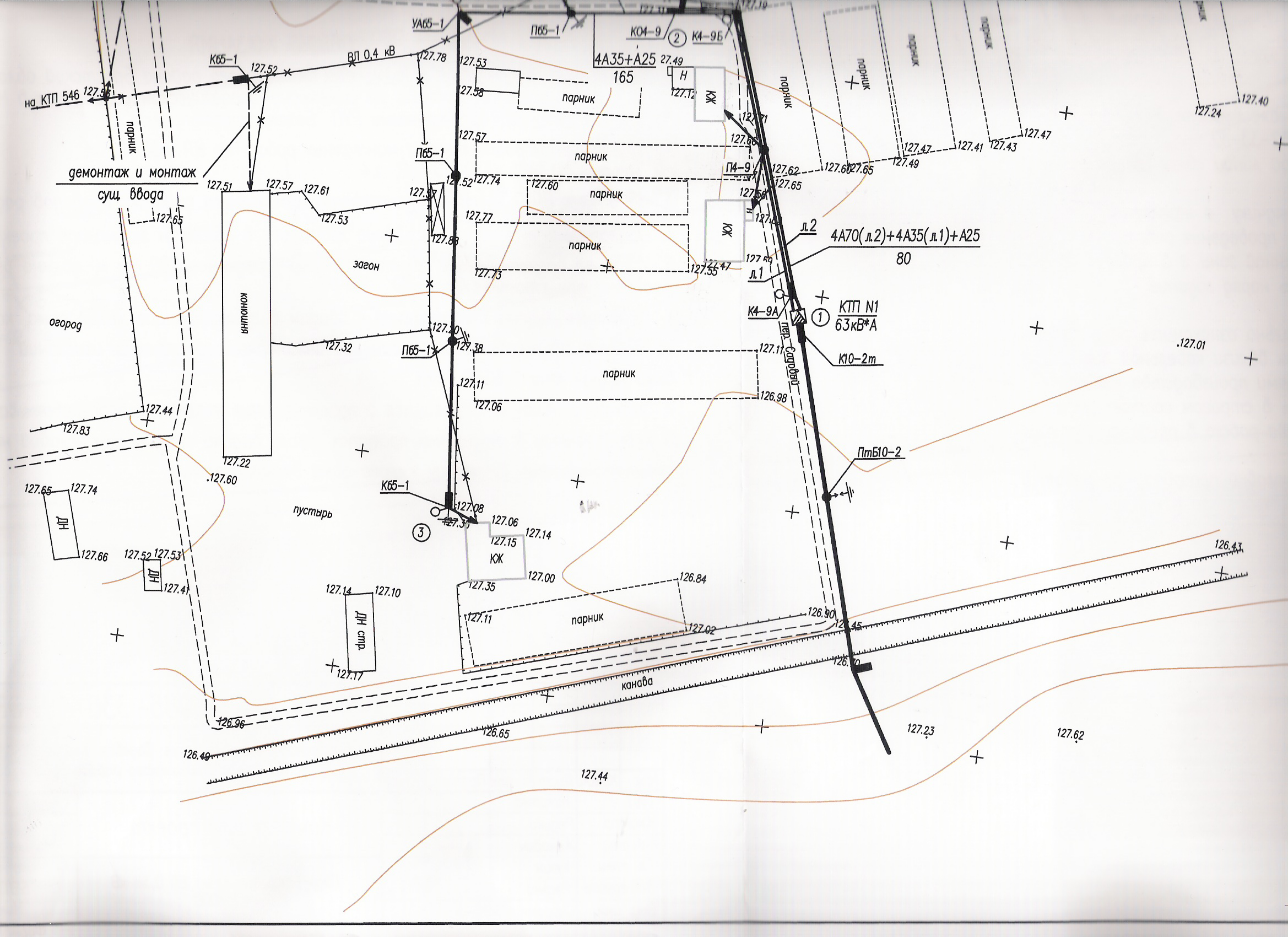

Рисунок Ч.2 – Фрагмент плана

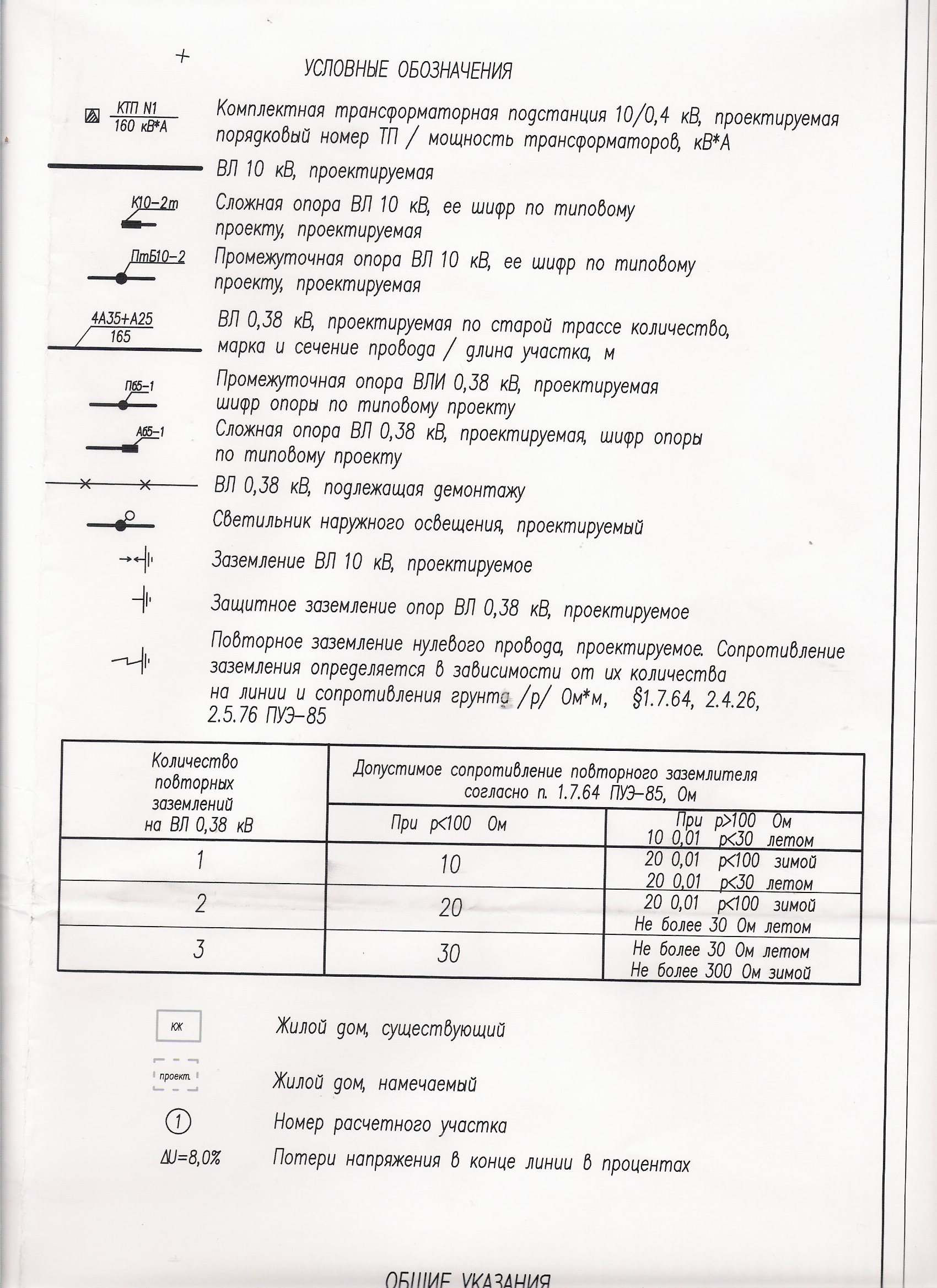

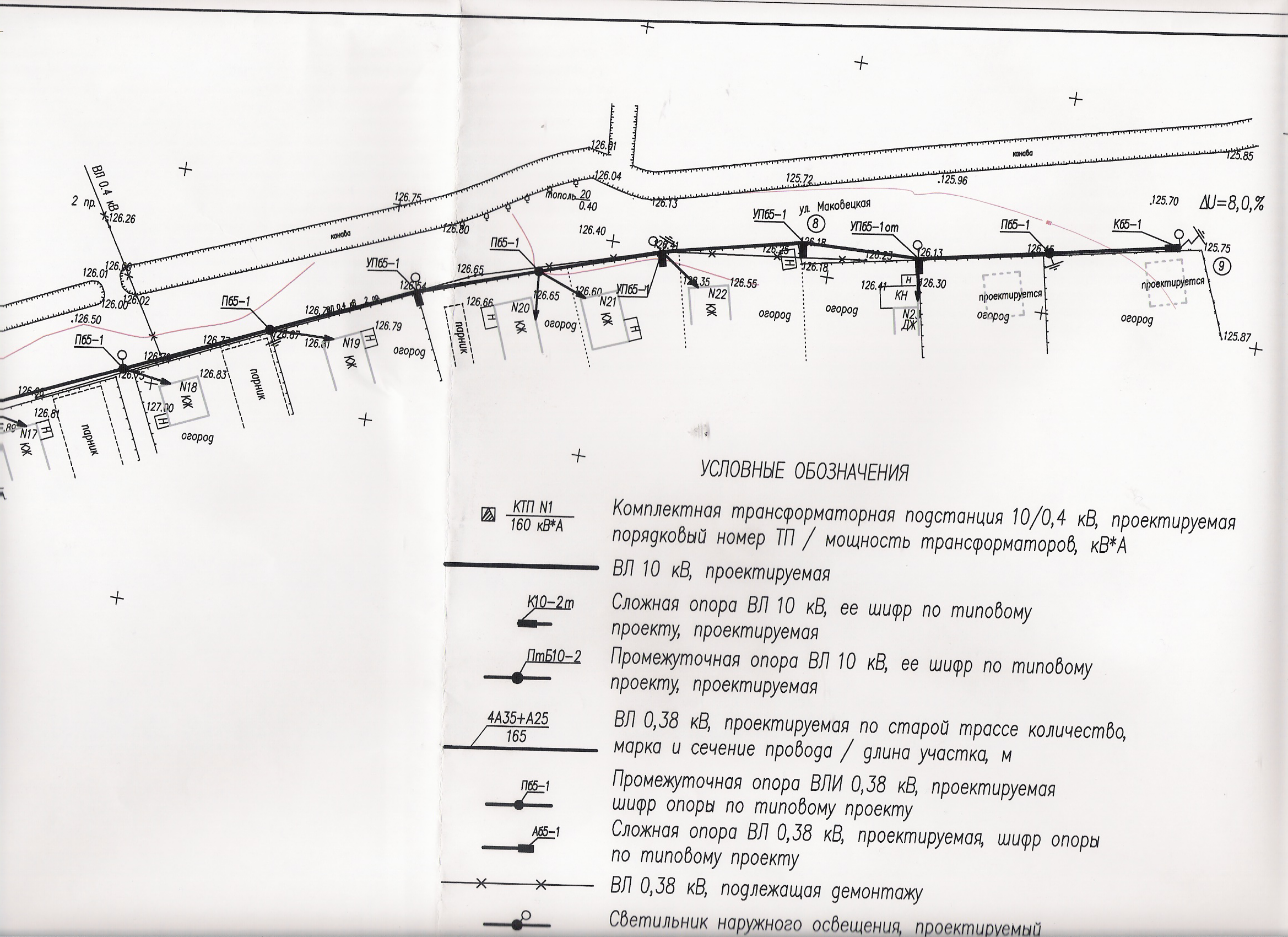

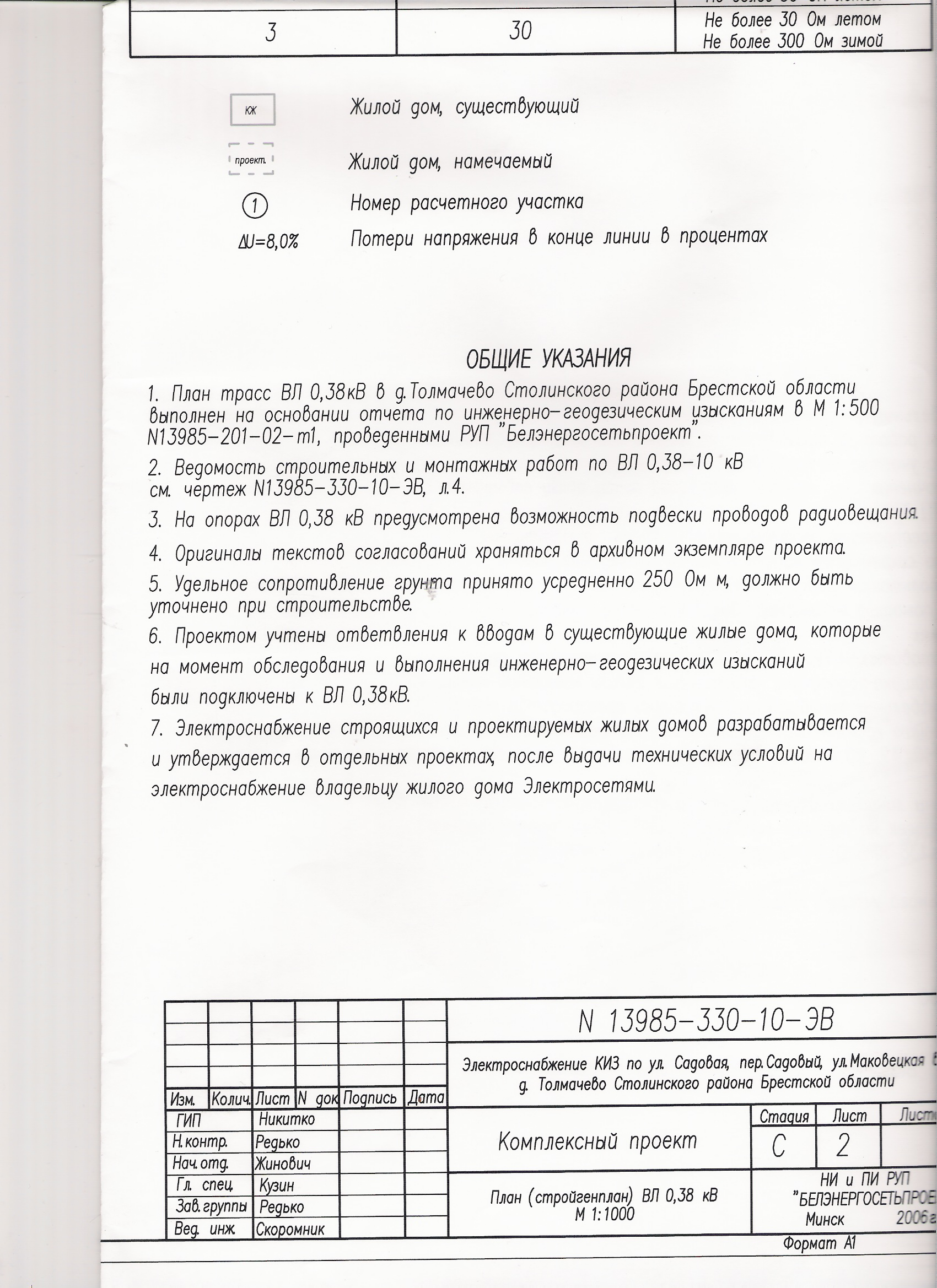

Рисунок Ч.3 – Фрагмент чертежа
142
143
Приложение щ
(рекомендуемое)
Пример выполнения заземлений и грозозащиты в сельских сетях напряжением 0,38 кВ
Рисунок Щ.1 – Пример выполнения грозозащиты ВЛ 10 кВ

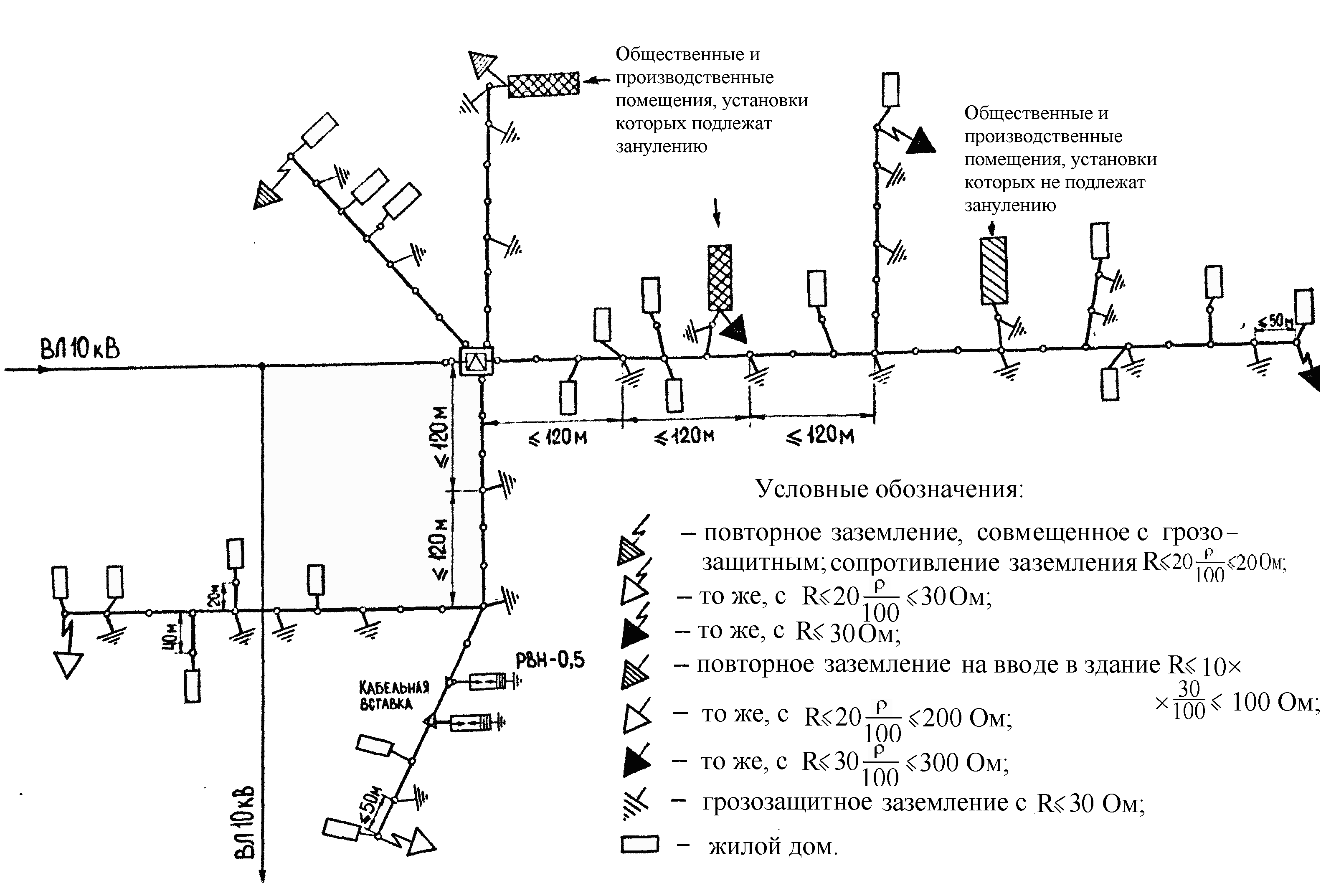

Рисунок Щ.2 – Пример выполнения заземлений в сельских сетях напряжением 0,38 кВ
