7 Оформление графической части
7.1 Общие сведения
7.1.1 Графический материал в зависимости от темы дипломного проекта и конечной цели разработки выполняют, как правило, по двум направлениям:
1) разработка электрической (энергетической) части проекта здания или сооружения, то есть какого-либо объекта сельскохозяйственного, промышленного или иного назначения или разработка инженерного обеспечения (например, электроснабжения фермы или другого предприятия);
2) разработка электротехнологического или энергетического изделия (установки, оборудования, аппарата и т. п.).
В первом случае чертежи разрабатываются в соответствии с требованиями нормативных документов системы проектной документации для строительства (СПДС).
Во втором случае — в соответствии с требованиями заводов-изготовителей этой продукции. Нормативной базой является Единая система конструкторской документации (ЕСКД).
Возможен и третий вариант направленности — комбинированный, когда для проектируемого здания разрабатывается какое-либо изделие.
7.1.2 В данном стандарте рассматриваются правила выполнения графической части по направлению 1.
7.1.3 Графические разработки дипломного проекта включают: генеральные планы предприятий с инженерными сетями, планы зданий или сооружений с расположением оборудования и проводок, принципиальные схемы энергообеспечения, чертежи общих видов установок, схемы соединений, подключений в т. п., графики, таблицы, экономические показатели и т. д.
Объём графической части дипломного проекта должен составлять не менее 8 листов (из расчёта объёма по формату А1). Содержание чертежей определяется заданием на проектирование.
Чертежи рекомендуется выполнять на листах формата А1. При необходимости допускается применение формата, отличного от А1. При этом необходимо стремиться к минимальной номенклатуре форматов. На одном листе чертёжной бумаги формата A1 допускается выполнять несколько чертежей меньших форматов (без разрезания листа) для удобства работы, проверки, рецензирования и защиты. При этом на каждом чертеже приводится основная надпись.
Объём графической части курсовых проектов составляет, как правило, 2 листа формата А1.
Каждый чертеж графической части проекта должен иметь основную надпись, в которой приводят информацию по теме проекта, разрабатываемому заданию, сооружению или изделию и содержанию чертежа. Проставляют его марку и обозначение, указывают фамилии студента-разработчика, консультанта, руководителя (см. подраздел 7.5).
7.2 Форматы
7.2.1 Форматы листов чертежей н других документов выбираются в соответствии с ГОСТ 2.301.
7.2.2 Форматы листов определяются размерами внешней рамки, выполненной тонкой линией (рисунок 8).

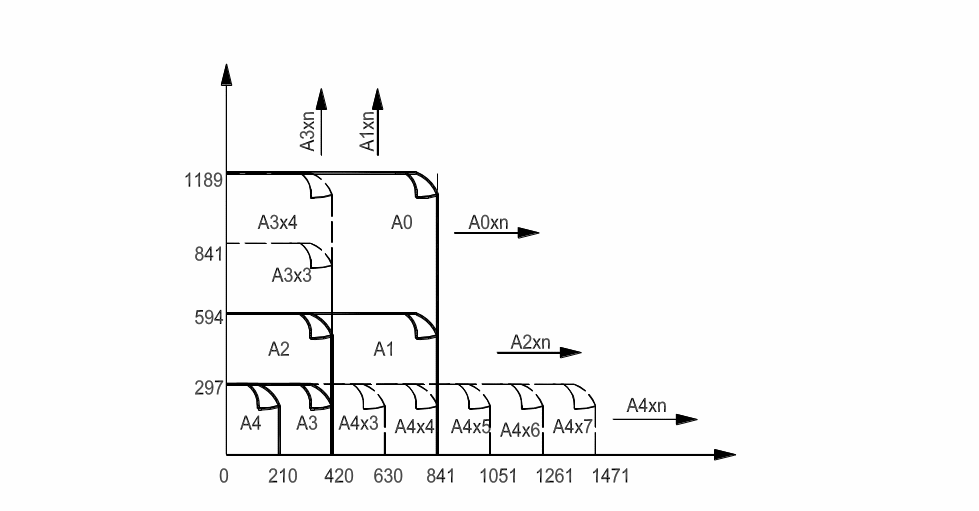

7.2.3 Схема построения форматов показана на рисунке 9.
7.2.4 Формат с размерами сторон 1189 841 мм, площадь которого равна 1 м2, и четыре других формата, полученные путём последовательного деления на две равные части параллельно меньшей стороне соответствующего формата, приняты за основные.
Рисунок 8
Условные обозначения
основные форматы
производные форматы
Рисунок 9
Обозначения и размеры сторон основных форматов приведены в таблице 3.
Таблица 3 – Обозначения и размеры форматов
Обозначения формата |
АО |
А1 |
А2 |
A3 |
А4 |
Размеры сторон формата, мм |
841×1189 |
594×841 |
420×594 |
297×420 |
210×297 |
