27. Выбор вида основания для совместной с двигателем установки редуктора и определение его основных размеров
Выбираем литую
плиту. При конструировании плиты
предусматривают сквозные окна диаметром
мм
в ее вертикальных стенках для закладывания
ломтика при транспортировке плиты
краном.
Плиту
крепят к полу фундаментными болтами,
которые размещаются на приливах. Чтобы
приливы были прочными и жесткими, их
делают высокими. Высота прилива 2.5…3.5
от диаметра фундаментного болта. Диаметр
болта выбираем согласно [2] равным 12 мм.
Назначим величину параметров шероховатости посадочных поверхностей вала и охватываемой детали по рекомендация табл. 2.22, Дунаев «Конструирование узлов и деталей машин»,2000.
Для
поверхности вала
мкм,

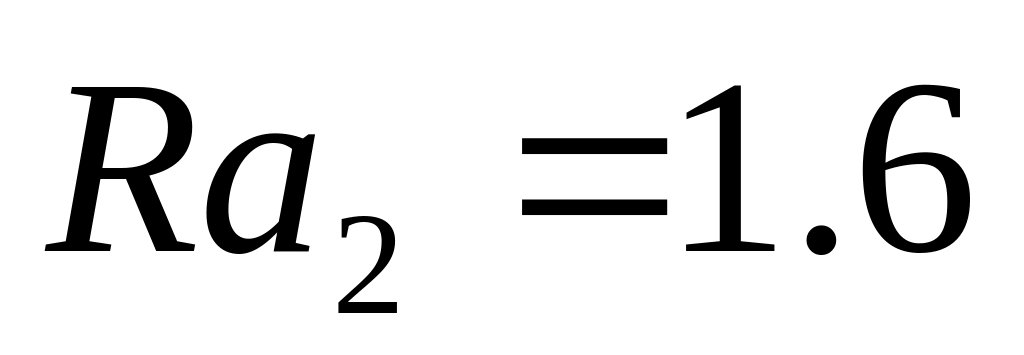

для отверстия -
мкм.
Определим величину опрокидывающего момента действующие на соединение при его пиковом нагружении:
,
при
эксцентричном нагружении можно принять
.
Н·м
Вычислим необходимое (по условию сохранения неподвижности соединения деталей при действии комбинированной нагрузки) значение посадочного давления :
МПа,
где
- коэффициент сцепления соединяемых
деталей, для валов редукторов, на консоли
которых установлена звездочка
;

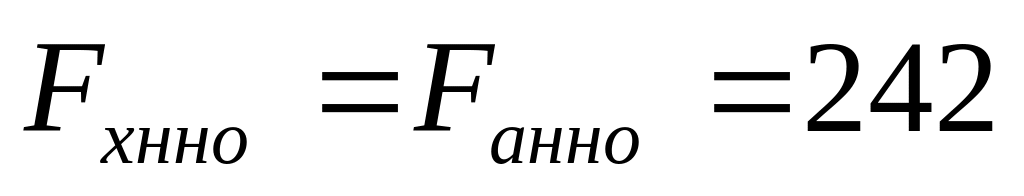

- равнодействующая сдвигающих сил,
действующих на соединение при его
номинальном нагружении, обычно
Н;
f – коэффициент сцепления назначаемый по справочным данным Дунаев «Конструирование узлов и деталей машин»,2000, f = 0.14.
МПа

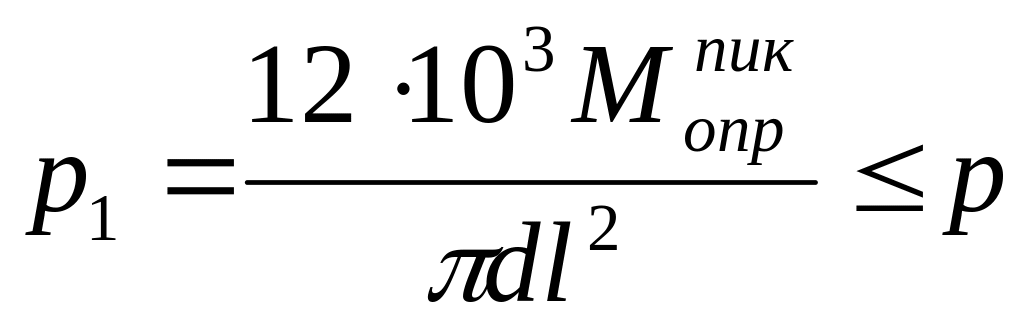

Рассчитаем максимальное значение давления возникающего в соединении от опрокидывающего момента:
МПа
Вычислим наименьшее значение натяга:
,
где
- коэффициенты радиальной жесткости
соединяемых деталей определяемых по
следующей зависимости:
- модули продольной
упругости материалов деталей, для стали
;
- коэффициенты Пуассона, для стали
Определим поправку U учитывающую ослабления натяга в следствие обмятия и среза микронеровностей сопрягаемых поверхностей при сборке соединяемых деталей:
