3.3 Построение температурного графика нагрева
Одним из способов расчета продолжительности нагрева металла – расчет по критериальным зависимостям. Этот расчет производится с использованием критерия Био, критерия Фурье, температурного коэффициента, а также с привлечением графиков Будрина. По результатам такого расчета строится температурный график нагрева металла.
Температурный график нагрева под горячее формообразование – основа теплового конструкторского расчета печи. По графику выбирают необходимые для расчета значения температуры продуктов сгорания и нагреваемой садки.
Для расчета времени нагрева и построения температурного графика воспользуемся уточненными значениями критерия Био и суммарного коэффициента теплоотдачи.
Расчет производят в следующей последовательности:
Определение критерия Био.
Ранее определено, что уточненный критерий Био Bi = 0,42
Определение температурного коэффициента для поверхности заготовки.
Температурный коэффициент для поверхности заготовки определяют по следующей формуле:
(3.26)
где tпеч – температура печного пространства, °С;
и – температуры поверхности металла в начале и конце нагрева соответственно.
По формуле (3.26):
Определение по графикам Будрина для поверхности цилиндра критерия Фурье при известном критерии Био и температурном коэффициенте.
Критерий Фурье FО = 3,5.
Определение времени нагрева.
Время нагрева определяют из выражения:
(3.27)
где FO – критерий Фурье;
τ – время нагрева, с;
a – коэффициент температуропроводности, м2/ч;
S – расчетная толщина нагреваемого тела, м.
Ранее определено, что коэффициент температуропроводности
м2/ч. Из формулы (3.27):

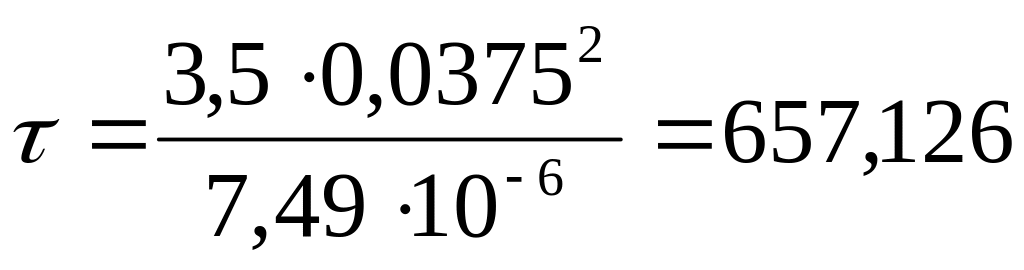

с;
с = 0,182 ч.
Определение температуры поверхности и центра металла при времени нагрева τ| равном половине основного времени.

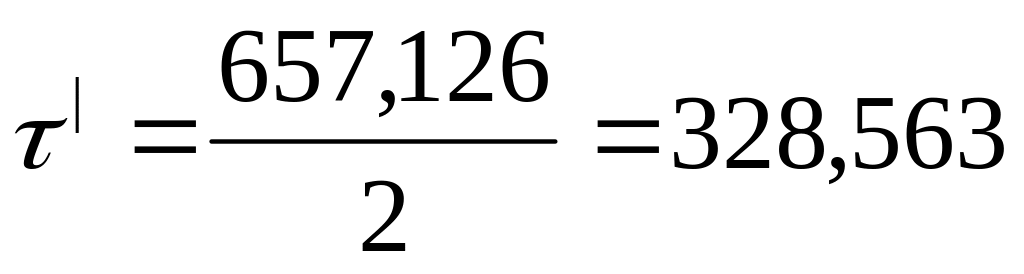

с;
c = 0,091 ч.

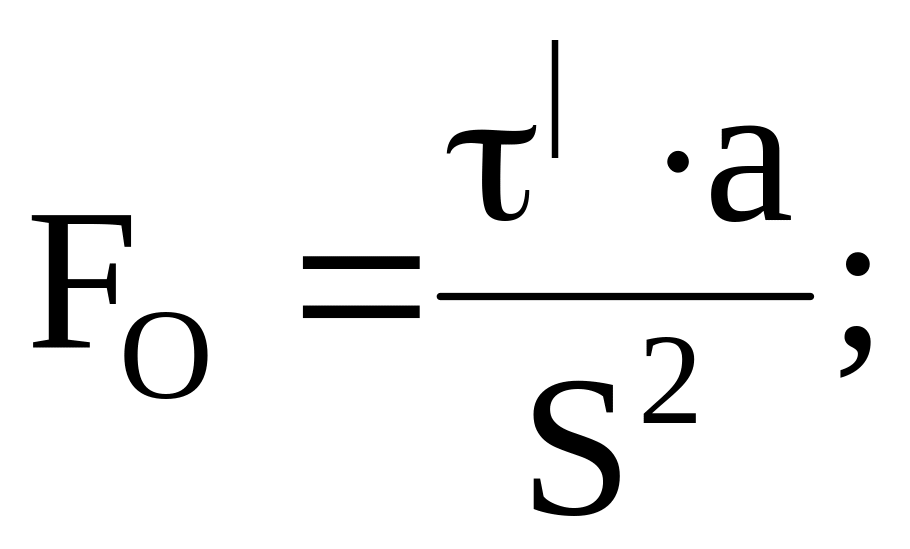

Критерий Фурье:

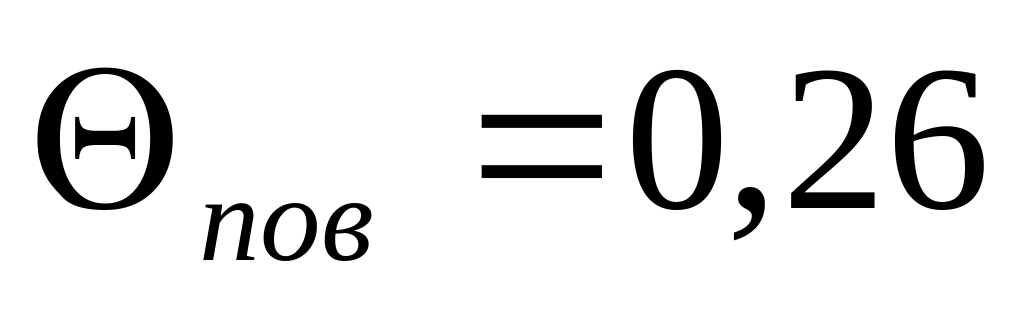

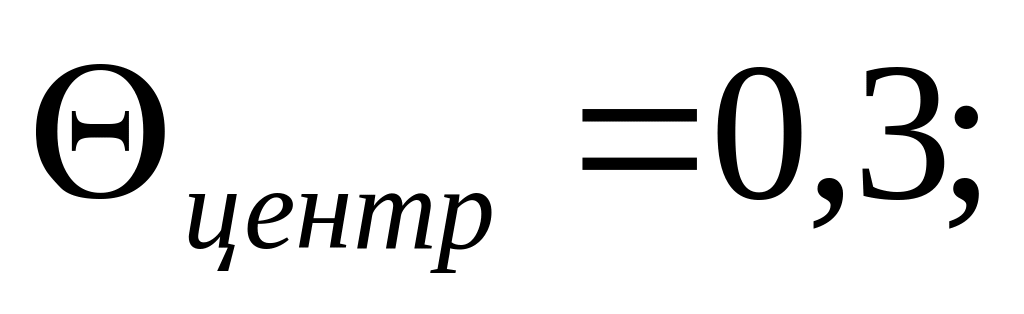

Температурные коэффициенты для центра и поверхности металла.
Определение этих коэффициентов является обратным действием определения критерия Фурье:
Температуры металла в центре и на поверхности:
°С; (3.28)
°С;

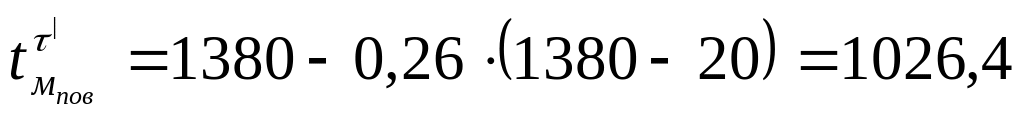

°С; (3.29)
°С.
Для построения температурного графика необходимо также знать конечную температуру металла в центре и на поверхности. Конечная температура металла в центре должна соответствовать максимальной температуре ковки. Для стали Ст3 по справочной литературе эта температура составляет:
°С [4]. Конечную температуру на поверхности металла можно определить по формуле [4]:
°С, (3.30)
где – максимальная температура ковки;
Δtкон – конечный перепад температур между поверхностью металла и его центром.
Перепад температур определяют по выражению:

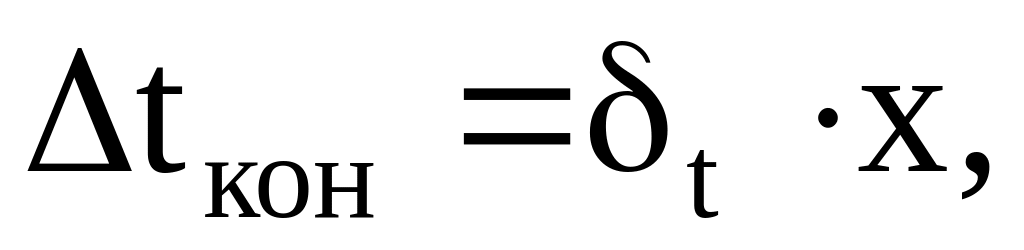

°С, (3.31)
где δt – удельная неравномерность прогрева садки, °С/см;
x – характерный размер садки, см.
Удельную неравномерность прогрева садки принимают равной:
δt = 2–3 °С/см. Характерным размером садки в данном случае будет являться диаметр заготовки.
Тогда по формулам (3.30) и (3.31):

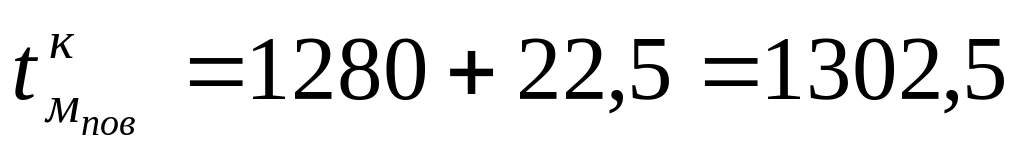

°С;
°С.
На основании произведенных расчетов строится температурный график, представленный на рисунке 3.2
Рисунок 3.2 – Температурный график нагрева
Рисунок 3.2 – Температурный график нагрева
Рисунок 3.2 – Температурный график нагрева
