4.3. Приклад підбору перерізів елементів ферми із гнутих зварних профілів
Згідно з умовами завдання елементи ферми проектуємо з квадратних і прямокутних труб. Верхній та нижній пояси приймаються без зміни перерізу по довжині, вибираються панелі з максимальними зусиллями, за якими проводиться розрахунок.
Відповідно до завдання елементи ферми будемо виконувати зі сталі класу . Згідно з таблицею 1 додатка 4 (за даними норм [1, табл. 51]) для листового прокату товщиною розрахунковий опір становить .
Розрахункова довжина для поясів й опорного розкосу , де – відстань між вузлами ферми: , де – відстань між точками розкріплення із площини ферми. Розрахункова довжина елементів решітки , [1, табл. 11].
Розрахунки виконуємо у табличній формі (дивись таблицю 4). З навчальною метою наведемо приклад розрахунку для кожної групи стрижнів ферми.
Підбір перерізу нижнього поясу (елемент 13-14).
Розрахункове зусилля (з табл. 4.1).
Розрахунковий опір сталі С345 при товщині листа 2-10 мм (див. додаток 4);
(для будівель II класу відповідальності);
(для розтягнутих елементів зварних ферм, див. норми [1], табл.6);
Визначаємо необхідну площу перерізу нижнього поясу ферми за формулою
.

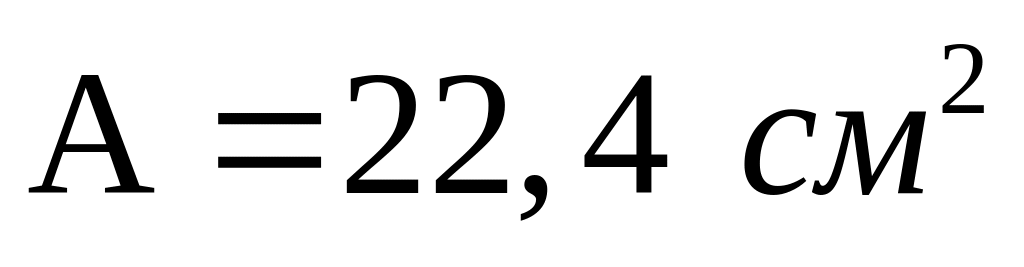

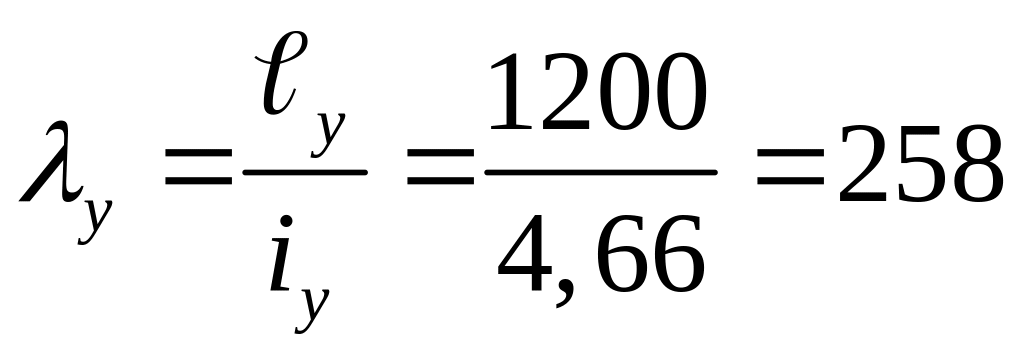

За сортаментом (див. додаток 6) вибираємо гнутий зварний профіль квадратного перерізу із фактичною площею та радіусами інерції . Знаходимо гнучкості підібраного перерізу нижнього поясу відносно осей
; ,
де гнучкості стрижня відносно осей відповідно;
радіуси інерції перерізу відносно осей відповідно;

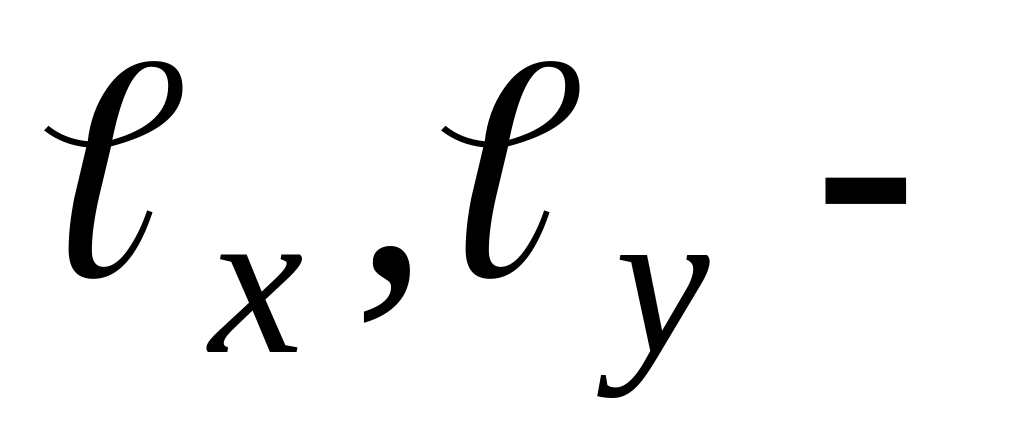

розрахункові довжини стрижня відносно осей відповідно.
Вибираємо максимальну гнучкість. Це . Порівнюємо її з граничною гнучкістю норм [1, табл. 20*], тобто перевіряємо виконання умови
.
Умова виконується.
Перевіряємо підібраний переріз
,
.
Підбір перерізу вважають вдалим, якщо недонапруження не перевищує 5 10%. У нашому випадку недонапруження перевищує 10%, але сортамент не дає можливості знизити недонапруження внаслідок відсутності необхідних для цього перерізів. Тому залишаємо підібраний переріз.
Таблиця підбору перерізів стрижнів ферми Таблиця 4
Елемент |
№ елемента |
Зусилля, кН |
Переріз |
Площа, см2 |
Розрахункова довжина, см |
Радіус інерції, см |
Гнучкість |
|
|
|
|
, % |
||||
|
|
|
|
|
|
|
кН/см2 |
|||||||||
Верхній пояс |
1-2 |
-140.20 |
Гн. 160х120х5 |
26.40 |
300 |
300 |
6.04 |
4.84 |
50 |
62 |
120 |
0.748 |
0.95 |
33.1 |
33.5 |
-1.2 |
2-3 |
-380.50 |
|||||||||||||||
3-4 |
-540.70 |
|||||||||||||||
4-5 |
-620.80 |
|||||||||||||||
Нижній пояс |
10-11 |
280.40 |
Гн. 120х5 |
22.40 |
300 |
1200 |
4.66 |
4.66 |
64 |
258 |
400 |
- |
1.00 |
28.6 |
33.5 |
-14.6 |
11-12 |
480.60 |
|||||||||||||||
12-13 |
600.80 |
|||||||||||||||
13-14 |
640.80 |
|||||||||||||||
Решітка |
1-10 |
233.60 |
Гн. 80х3 |
9.01 |
248 |
1200 |
3.12 |
3.12 |
79 |
385 |
400 |
- |
1.00 |
25.9 |
33.5 |
-22.6 |
10-2 |
-233.60 |
Гн. 100х3 |
11.40 |
202 |
252 |
3.94 |
3.94 |
51 |
64 |
150 |
0.729 |
0.95 |
29.6 |
-11.7 |
||
2-11 |
166.90 |
Гн. 80х3 |
9.01 |
198 |
248 |
3.12 |
3.12 |
63 |
79 |
400 |
- |
1.00 |
18.5 |
-44.7 |
||
11-3 |
-166.90 |
Гн. 100х3 |
11.40 |
202 |
252 |
3.94 |
3.94 |
51 |
64 |
150 |
0.729 |
0.95 |
21.1 |
-36.9 |
||
3-12 |
100.20 |
Гн. 80х3 |
9.01 |
198 |
248 |
3.12 |
3.12 |
63 |
79 |
400 |
- |
1.00 |
11.1 |
-66.8 |
||
12-4 |
-100.20 |
Гн. 80х3 |
9.01 |
202 |
252 |
3.12 |
3.12 |
65 |
81 |
150 |
0.579 |
0.95 |
20.2 |
-39.6 |
||
4-13 |
33.40 |
Гн. 80х3 |
9.01 |
198 |
248 |
3.12 |
3.12 |
63 |
79 |
400 |
- |
1.00 |
3.7 |
-88.9 |
||
13-5 |
-33.40 |
Гн. 80х3 |
9.01 |
202 |
252 |
3.12 |
3.12 |
65 |
81 |
150 |
0.579 |
0.95 |
6.7 |
-79.9 |
||
Стійка |
5-14 |
0.00 |
Гн. 80х3 |
9.01 |
180 |
180 |
3.12 |
3.12 |
58 |
58 |
150 |
- |
0.95 |
0.0 |
33.5 |
- |
Підбір перерізу верхнього поясу (елемент 4-5).

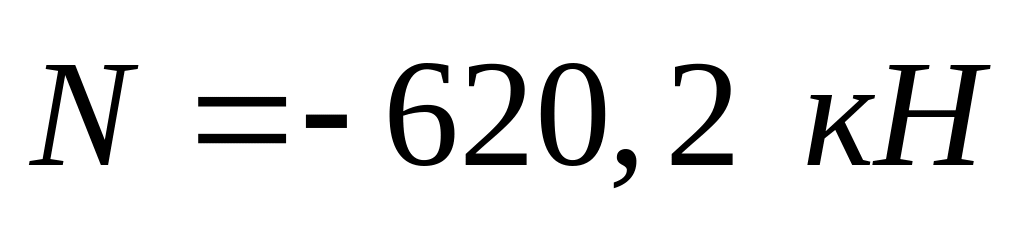

Розрахункове зусилля (з табл. 4.1);
розрахунковий опір сталі С345 при товщині листа 2 – 10 мм (див. додаток 4);
(для будівель II класу відповідальності);
(для стиснутих елементів ферм покриття , див. норми [1], табл.6).

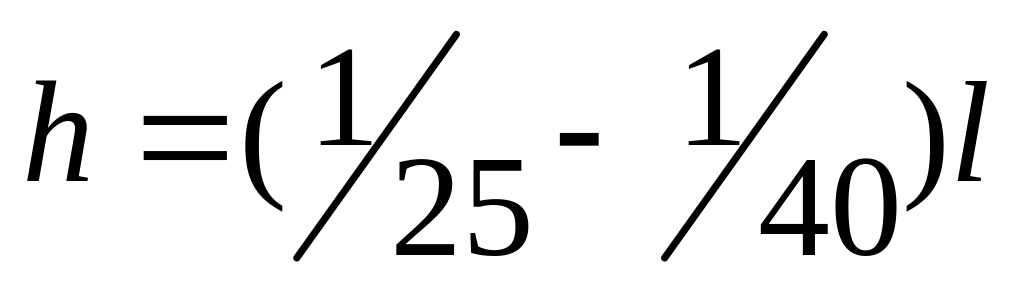

Добір перерізу стиснутого стрижня починають із попереднього вибору габаритів профілю. Висоту профілю стиснутого поясу ферми приймають мм. Приймаємо мм, мм.

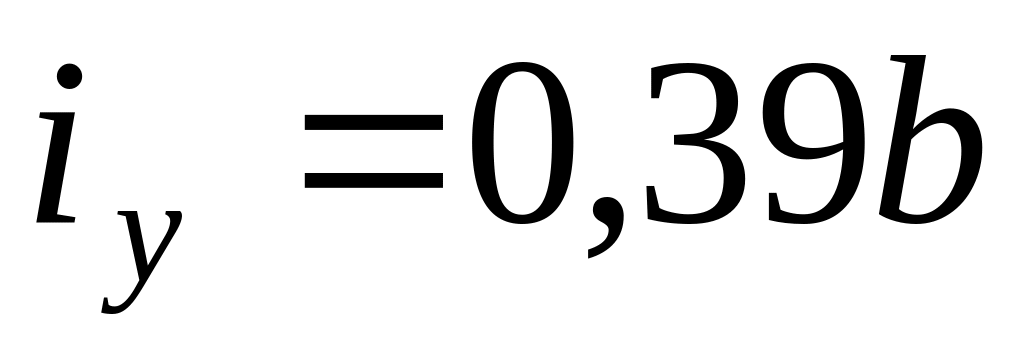

Визначаємо наближено радіуси інерції гнутих профілів. У середньому =0,3916=6,24 см; =0,3912=4,68 см.
Знаходимо гнучкість стрижня
; .
Вибираємо максимальну гнучкість. Це . Порівнюємо її з граничною гнучкістю для стиснутих поясів ферм [1, табл. 19*], тобто перевіряємо виконання умови
.
Умова виконується.
За гнучкістю за додатком 5 (або за нормами [1, табл. 72]) знаходимо коефіцієнт поздовжнього згину =0,729.
Визначаємо потрібну площу поперечного перерізу стиснутого елемента за формулою
.
За габаритами , та одержаною площею перерізу вибираємо відповідний профіль із сортаменту (див. додаток 6). Вибираємо гнутий зварний профіль прямокутного перерізу із фактичною площею і радіусами інерції . Знаходимо фактичні параметри та
; ; =0,748.
Перевіряємо підібраний переріз на стійкість при центральному стиску з урахуванням фактичних параметрів .
,
<-10%.
Переріз підібрано. Приймаємо переріз .
Підбір перерізу розкосу (10-2)
Розрахункове зусилля (з табл. 3);
розрахунковий опір сталі С345 при товщині листа 2 – 10 мм (див. додаток 4);
(для будівель II класу відповідальності);
(для стиснутих елементів ферм покриття, див. норми [1], табл.6).
Добір перерізу стиснутого стрижня починають із попереднього вибору габаритів профілю. Висоту профілю стиснутого розкосу ферми приймають мм. Приймаємо мм.
Ширину елементів решітки приймають приблизно (ширини поясів) і в усіх випадках не менше ніж . Приймаємо ширину елементів решітки мм, що становить .

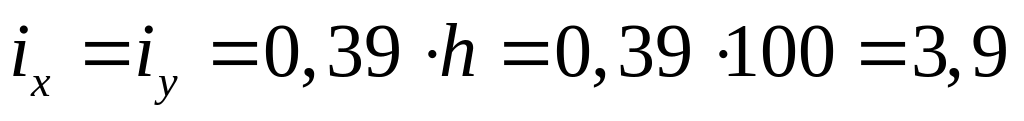

Визначаємо наближено радіуси інерції профілю. У середньому см.
Знаходимо гнучкість стрижня ,
де – гранична гнучкість для стиснутих розкосів ферм [1, табл. 19*]. Умова виконується.
За гнучкістю за додатком 5 (або за нормами [1, табл. 72]) знаходимо коефіцієнт поздовжнього згину =0,720.
Визначаємо потрібну площу поперечного перерізу стиснутого елемента за формулою
.

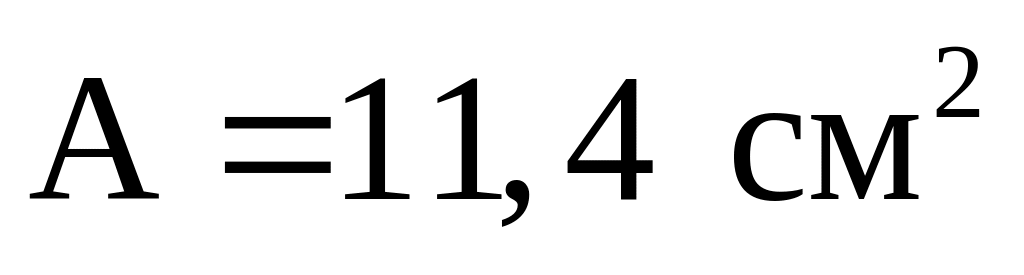

За габаритами , та одержаною площею перерізу вибираємо відповідний профіль із сортаменту (див. додаток 6). Вибираємо гнутий зварний профіль квадратного перерізу із фактичною площею і радіусами інерції . Знаходимо фактичні параметри та
; =0,729.
Перевіряємо підібраний переріз на стійкість при центральному стиску з урахуванням фактичних параметрів .
,
. Переріз підібрано. Приймаємо .
Підбір перерізів інших елементів решітки виконуємо аналогічно. При цьому для стиснутих елементів враховуємо можливу втрату стійкості за допомогою коефіцієнта поздовжнього згину . Отримані результати зводимо у таблицю 4.
