Влияние размерного фактора на характеристики ферромагнетиков, сегнетоэлектриков и сегнетоэластиков
Размер кристаллитов, нм |
Ферромагнетики |
Сегнетомагнетики |
Сегнетоэластики |
1000 |
Многодоменная структура
|
Многодоменная структура
|
Многодоменная структура
|
100 |
Однодоменная структура
|
Однодоменная структура
|
Однодоменная структура
|
10 |
Суперпарамагнетик
|
Суперпарамагнетик
|
Суперпарамагнетик
|
1 |
Парамагнетик
|
Парамагнетик
|
Парамагнетик
|
В крупных кристаллах перестройка доменной структуры под влиянием внешнего поля сопровождается гистерезисом (запаздыванием) отклика материала на изменение поля. Отмеченные в табл. 4 состояния хорошо изучены для магнетиков; о суперэлектриках и особенно о суперэластиках известно гораздо меньше.
Размерные пределы, указанные в табл. 4, довольно приблизительные. Так, переход от многодоменной к монодоменной структуре для ферромагнетиков происходит примерно при размере частиц 30 нм (частицы Fe 23 нм, сплава Fe0,4Co0,6 28 нм; игольчатые частицы γ-Fe2O3 40 нм).
Суперпарамагнетизм проявляется для наночастиц (нанокристаллитов) ферро-, ферри- и антиферромагнетиков в условиях, когда энергия тепловых флуктуации становится сравнимой с энергией поворота магнитного момента частиц. Тепловая энергия квТ (кв — постоянная Больцмана) как бы нарушает магнитный порядок, и поведение магнитных моментов частиц подобно поведению парамагнитного газа атомов или молекул. Супермагнетизм частиц железа наблюдается при их размере примерно 7 нм, а частиц γ-Fe2O3 — при 30 — 40 нм. Магнитные превращения в наночастицах железа и его оксидов анализируются в обзоре.
Магнитные свойства низкоразмерных систем давно исследуются. Тем не менее применительно к консолидированным наноматериалам многие фундаментальные вопросы остаются недостаточно изученными. Так, не совсем ясны закономерности изменения магнитной восприимчивости в зависимости от размера кристаллитов для диа- и парамагнетиков. Для образцов Pd и Сu, полученных методом интенсивной пластической деформации, т. е. с высокой концентрацией деформационных дефектов, отмечено повышение магнитной восприимчивости, что связывается с избыточной концентрацией вакансионных комплексов (Pd) и влиянием магнитного вклада от примесей железа (Сu). В то же время для изолированных наночастиц Pd размером 8 нм зафиксировано снижение магнитной восприимчивости при температурах 10 — 300 К. Прецизионное измерение магнитной восприимчивости и электронной теплоемкости нанообъектов могло бы дать интересную информацию о влиянии размерного фактора на возможное изменение плотности состояний на уровне Ферми, т.е. на эволюцию зонной структуры.
В связи с тем что магнитные свойства твердых тел существенно зависят от расстояния между атомами, естественно предположить, что намагниченность насыщения Is температура Кюри Тс и другие параметры ферромагнитного состояния наноматериалов будут меняться по сравнению с обычными крупнокристаллическими объектами. Так, значение Is, для нанокристаллического Fe (L = 6 нм) на 40 % ниже, чем в случае обычных поликристаллов Fe, Для нанокристаллического Ni это снижение было существенно меньше — всего лишь 5 % при уменьшении размера зерна от 1000 до 10 нм. Трактовка экспериментальных результатов часто затруднительна в связи с ограниченностью сведений о характере и свойствах поверхностей раздела в наноматериалах, содержании примесей и т.д. Вполне возможно, что различие в данных по влиянию размера зерна на Is связано с неодинаковым характером границ и разным содержанием примесей, что контролировалось недостаточно детально. На примере наиокристаллического никеля, полученного методами интенсивной пластической деформации и импульсного электроосаждения, многими исследователями зафиксировано снижение Тс на 10— 30 К с уменьшением размера кристаллитов.
На рис. 17 показано влияние размера кристаллитов на коэрцитивную силу Нс различных магнитомягких материалов. Отчетливо виден немонотонный характер этого влияния, что связывается с тремя характерными областями зависимости Hc~f(L). В области L > ξ, (ξ, — ширина доменной стенки) границы зерен являются препятствиями для движения доменов при перемагничивании, и теория предсказывает соотношение Нс~1/L, что совпадает с опытными данными для обычных поликристаллических магнитов. Для наноинтервала L < ξ, существенную роль начинает играть обменное взаимодействие для случайно ориентированных нанозерен и расчеты свидетельствуют о наличии зависимости типа Нс ~ L6, что также подтверждается экспериментально. Наконец, в промежуточной области L ~ ξ наблюдается максимальное значение Нс. Значение ξ=40—70 нм в данном случае играет роль верхнего предела наноструктурного состояния. При размере кристаллитов меньше размера домена (L - 10 — 20 нм) значение Нс практически не изменяется, и это состояние определяется как суперпарамагнитное.
Рис. 17. Зависимость коэрцитивной силы от размера зерен ферромагнетиков.
Особенности перехода в суперпарамагнитное состояние исследованы в основном применительно к изолированным наночастицам (кластерам); для консолидированных материалов, включая полимерные нанометаллокомпозиты, эта информация имеет отчасти ограниченный и не всегда систематический характер. Трактовка экспериментальных результатов для нанокомпозиций типа немагнитной (например, полимерной) матрицы с магнитными наночастицами часто затруднительна в связи с немонодисперсным характером последних: небольшие частицы могут быть в суперпарамагнитном состоянии, а большие — в ферромагнитном.
Для магнитомягких материалов, основные требования к которым заключаются в минимальном значении Нс высоких значениях начальной, а также максимальной магнитной проницаемости μ=В/Н и индукции насыщения Вs, оптимальные характеристики реализуются при размере кристаллитов менее 20 нм. В классическом сплаве Finemet на основе железа, кремния и бора с добавками ниобия и меди, полученного контролируемой кристаллизацией из аморфного состояния, магнитная доменная структура в наночастицах Fe—Si отсутствует, что в сочетании с взаимной компенсацией магнитострикционных эффектов в кристаллитах и аморфной матрице ведет к формированию очень низкой коэрцитивной силы (5—10 А/м), высокой начальной магнитной проницаемости при обычных и высоких частотах. За счет малой площади, ограниченной кривой перемагничивания, потери на перемагничивание такого материала невелики.
Характеристики (коэрцитивная сила, остаточная индукция Вr, и магнитная энергия (BH)max) магнитотвердых материалов типа Fe—Nd — В и Fe — Sm—N и т.п. также существенно зависят от размеров зерен. Для этих материалов, использующихся, например, в качестве постоянных магнитов, важно обеспечение максимальной магнитной энергии. На рис. 18 показано влияние размера зерна на Нс Вr, и (ВН)тах быстрозакаленных сплавов Fe —Nd— В —Si. Как видно, наиболее высокие характеристики обеспечиваются при размере зерна около 20 нм.
Таким образом, уменьшение размера кристаллитов в ферромагнетиках оказывает влияние на характер кривой намагничивания как в случае магнитомягких материалов, так и в случае магнитотвердых. У антиферромагнетиков типа СuО и NiO в наносостоянии зависимость намагниченности от приложенного магнитного поля имеет характерный для ферромагнетиков вид, т.е. обнаруживаются гистерезисные свойства.

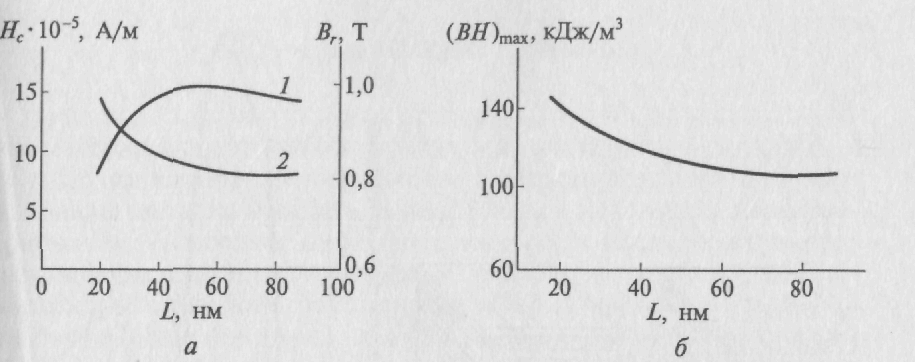

Рис. 18. Влияние размера зерна сплава Fe79,6Nd13,2B6,0Si1,2:
а — па коэрцитивную силу Hс (1) и остаточную индукцию Вr (2); 6 — на максимальную магнитную энергию (ВН)тзх
Интересный в теоретическом и практическом отношении гигантский магниторезистивный эффект был обнаружен при исследовании многослойных пленок (сверхрешеток), состоящих из чередующихся нанотолщинных слоев ферромагнитного и «немагнитного» материала (типа Fe/Cr, Co/Cu, Ni/Ag и др.), а также порошковых нанокомпозиций такого состава. При наложении магнитного поля к этим наноматериалам наблюдается значительное уменьшение электросопротивления по сравнению с однородными аналогичными материалами.
Это связано с антиферромагнитным упорядочением в магнитных слоях, которое в зависимости от размера слоев и включений изменяет характер взаимодействия электронов проводимости с магнитными моментами и опреде
На рис. 19 показаны схемы антиферромагнитного (а) и ферромагнитного (6) упорядочения в магнитных сверхрешетках, а также зависимость магнитосопротивления от толщины хромового слоя в пленке Fe —Сr (в). Считается, что в случае параллельного антиферромагнитного упорядочения рассеяние носителей на магнитных моментах, направленных вдоль магнитного поля, существенно уменьшается, что и сказывается на значительном уменьшении электросопротивления. Второй небольшой максимум на кривой (см. рис. 19, в) связан с осциллирующим характером изменения обменной энергии в зависимости от толщины «немагнитного» объекта.
Рис. 19. Схемы антиферромагнитного (антипараллельного) {а) и ферромагнитного (параллельного) (б) упорядочения в магнитных сверхрешетках; влияние толщины слоя хрома на магнитосопротивление (в) многослойных пленок Fe — Сг толщиной 1,1 им при температуре 5 К.
Важно отметить, что для магнитных сверхрешеток и магнитотвердых материалов при уменьшении толщины пленок и размера кристаллитов может наблюдаться переход в суперпарамагаитное состояние, сопровождаемый нарушением магнитного порядка, это приведет к снижению высоких магнитных характеристик.
Еще одним интересным явлением, присущим наноматериалам, является магнитокалорический эффект. Суть его состоит в следующем. Если материал, содержащий очень малые по размерам магнитные частицы в немагнитной или слабомагнитной матрице, поместить в магнитное поле, то магнитные спины частиц будут стремиться выстроиться вдоль направления приложенного магнитного поля.
Это повышает степень магнитного порядка и снижает магнитную энтропию в спиновой системе. Если этот процесс происходит адиабатически, снижение спиновой энтропии компенсируется возрастанием решеточной энтропии, и образец будет нагреваться.
Подобное повышение температуры носит обратимый характер. Предполагается, что магнитокалорический эффект может быть усилен при наличии малых магнитных полей и высоких температур. Подобные эффекты наблюдались, например, в нанокомпозите Gd3Ga3,25Fe1,75O12 в магнитном поле 1 Т в интервале температуры 6-30 К.
