Фазовые равновесия и термодинамика
Подавляющее большинство наноматериалов, за немногим исключением (например, супрамолекулярные структуры), по своей природе неравновесны. Удаление от равновесия в самом общем случае могут обусловливать следующие основные причины:
• обилие поверхностей раздела, что обусловливает избыточную свободную поверхностную энергию;
• наличие в структуре неравновесных фаз, пересыщенных твердых растворов, пограничных сегрегации, пор и межзеренных несплошностей;
• избыточная концентрация дефектов кристаллического строения;
• наличие остаточных напряжений, связанных с условиями получения.
При рассмотрении термодинамики малых объектов было также обращено внимание на следующие особенности:
1) соотношение Гиббса—Дюгема, связывающее парциальные термодинамические величины компонентов сплава, может не выполняться для нанообъектов, поскольку появляется еще одна степень свободы, обусловленная наличием тождественных и независимых малых частиц (систем);
2) флуктуации термодинамических переменных становятся весьма значительными; эти флуктуации могут быть соизмеримыми со средними значениями свойств.
Однако конкретные условия проявления этих важных особенностей в напосистемах должны быть уточнены.
Максимальные значения тепловых эффектов ΔН при рекристаллизационном отжиге образцов с различными исходными размерами кристаллитов (в расчетах принималось; плотность образца 7,8 г/см3; σs = 0,1 Дж/м2; ширина границы 1 нм; масса образца 50 мг; продолжительность измерения 100 с) приведены в табл. 1.
Таблица 1
Максимальные тепловые эффекты ΔH при отжиге
-
L0, нм
Объём приграничных областей, %
Площадь приграничных областей, м2
ΔH, мДж
ΔH/Δt, мДж/с
5
5*103
5*106
50
0,1
10-4
3,39
6,8*10-3
6,8*10-6
339
0,68
6,8*10-4
3,39
6,8*10-3
6,8*10-6
Значительный тепловой эффект для наноматериалов (L0 - 5 нм) по сравнению с обычными объектами (Lo= 5 мкм, 5 мм) вполне очевиден. Это делает полезным использование метода дифференциальной сканирующей калориметрии при исследовании процессов рекристаллизации (параметр ΔH / Δt для современных калориметров составляет около 0,04 мДж/с).

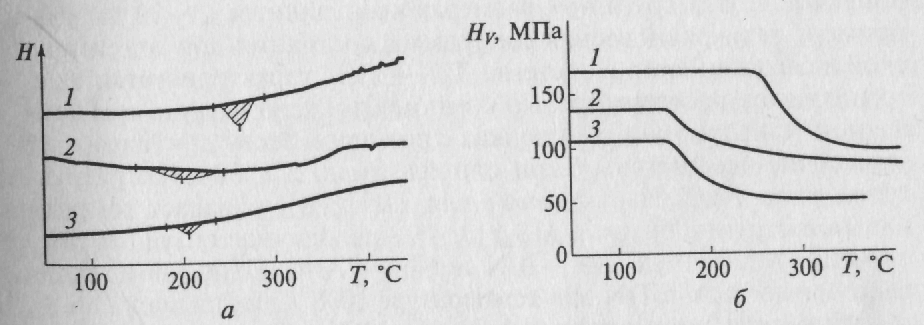

На рис. 5 показано изменение тепловых эффектов и твердости при отжиге различных образцов серебра. Заметны более высокие тепловые эффекты в случае наноматериалов, а также корреляция в поведении холоднодеформированного серебра и консолидированного из ультрадисперсного порошка; видна также более высокая термическая устойчивость образцов с примесями кислорода, обусловленная, вероятно, стабилизацией роста зерен за счет образования оксида Ag2O.
Рис. 5. Тепловые эффекты (а) и изменение твердости по Виккерсу при нагрузке 2 Н (б) при нагревании различных образцов серебра со скоростью 10°С/мин:
1 — порошок серебра, содержащий 7 атм. % кислорода, полученный прессованием при давлении 2,8 ГПа (L - 60 нм); 2 - то же без кислорода; 3 — холоднодеформированное серебро (99,99%)
В рамках традиционных термодинамических подходов (приближения Лэнгмюра — Мак-Лина и Фаулера—Гуггенгейма) анализ термодинамических свойств наносплавов показал, что интегральная свободная энергия Гиббса G в зависимости от размера зерен Может меняться немонотонно, причем минимум G приходится на наноинтервал. Такое изменение связывается с возможным возникновением значительных пограничных сегрегации и изменением поверхностного натяжения на границах зерен.
Применительно к изолированным наночастицам проблема фазовых размерных эффектов исследуется давно. Отмечено, в частности, что с уменьшением размера частиц предпочтительно образование фаз с меньшей поверхностной энергией, т.е. с более плотной упаковкой. В этом плане фазовые переходы гексагональных и особенно объемноцентрированных структур в гранецентрированные наблюдаются при уменьшении размера частиц, что зафиксировано в случае объемноцентрированных кубических структур тугоплавких металлов (Nb, Mo, W, Та) и гексагональных плотноупакованных структур редкоземельных металлов (Gd, Y, Tb, Dy и др.).
Многообразные ситуации с фазовыми переходами имеют место также в случае диоксида циркония, для которого в обычном крупнокристаллическом состоянии известны три модификации: моноклинная (Т< 1440 К), тетрагональная (Т = 1440—2640 К) и кубическая (Т>2640 К). В наночастицах в зависимости от их размера и других факторов при комнатной температуре могут наблюдаться различные фазы, причем важную роль в эволюции фазообразования играет упругая энергия. Релаксационные процессы могут осуществляться за счет спинодального распада, сегрегации примесей, мартенситных превращений и др. В наночастицах ZrO2 зафиксировано одновременное наличие моноклинной и тетрагональной модификаций; такие частицы получили название кентавров.
Изменение температуры фазовых превращений в зависимости от размера зерна для титаната бария приведено на рис. 6. Как видно, размерный эффект довольно значителен, что связано с особенностями поверхностных к упругих характеристик различных модификаций.
Влияние высоких давлений на превращение вюрцитной модификации (гексагональной) в кубическую (типа NaCl) в полупроводниковых наночастицах было подробно проанализировано на примере CdSe, CdS, InP и Si. В частности, для CdSe было показано, что уменьшение диаметра частиц от 40 до 20 нм приводит к росту давления от 3,6 до 4,9 ГПа, при котором фиксируется фазовое превращение; этот диапазон давлений гораздо выше наблюдаемого для обычных кристаллов CdSe. Такая ситуация объясняется тем, что наночастицы указанных размеров меньше размера зародышей превращения в ненаноструктурных объектах, и соответственно уменьшение диаметра наночастиц приводит к росту необходимых давлений, инициирующих фазовый переход.
Рис. 6. Влияние размера зерна на температуру перехода между модификациями BaTiO3.
Исследование мартенситных превращений в ряде сплавов железа и титана показало, что уменьшение размера кристаллитов сопровождается подавлением мартенситных переходов. Так, критический размер зерна, ниже которого мартенситное превращение при охлаждении сплава Ti0,5Ni0,25Cu0,25 не происходит, составляет 15 — 25 нм. Теоретическое рассмотрение этого вопроса, основанное на анализе условий зарождения мартенситных кристаллов, показало, что объемная доля конечного продукта мартенситного превращения и температура начала превращения зависят от исходного размера кристаллитов по закону ~ Lo-1/2. Физическое объяснение роли размерных эффектов в данном случае заключается в том, что с уменьшением диаметра зерна размер критического зародыша для мартенситного превращения становится больше размера кристаллитов.
