1.Тепловой расчет цикла
Целью теплового расчета холодильной машины является определение объемной производительности компрессора.
Исходными величинами для теплового расчета действительного цикла являются:
Холодопроизводительность Qо, кВт |
|
|
Температура: |
|
|
Кипения, То |
|
|
Конденсации, Тк |
|
|
Рабочее вещество |
|
|
После определения р0 по Т0, рк по Тк, а также рн и рвс цикл вписывается в тепловую диаграмму. Наиболее распространенными являются диаграммы s-T и Lg P-h.
Вписывание цикла в диаграмму удобно начать с нанесения линии t0 = °C, которая в области влажного пара совпадает с линией давления P0= МПа. На пересечении этой линии с правой пограничной кривой лежит точка 1///, характеризующая состояние сухого насыщенного пара (конец процесса кипения). Затем этот пар перегревается в испарителе или трубопроводе на пути в компрессор. Перегрев протекает по изобаре р0, которая в области перегретого пара изображается в h-lgP -диаграмме горизонтальной прямой линией, в s-T -диаграмме — восходящей кривой, на конце которой дано значение абсолютного давления. Давление р0 проще и точнее можно определить по таблице насыщенных паров (см. приложение 1).
Состояние пара, поступающего в компрессор, характеризуется точкой 1, лежащей в области перегретого пара на пересечении изобары Рвс= МПа с изотермой, соответствующей заданной температуре пара, всасываемого компрессором, tBC ° С. Изотермы в области перегретого пара изображаются в h-lgP -диаграмме сплошными спадающими кривыми, а в s-T -диаграмме — горизонтальными прямыми.
Состояние пара в конце сжатия характеризуется точкой 2, которая находится на пересечении адиабаты s1 =s2 кДж/(кг-К), проходящей через точку 2, с изобарой P н, соответствующей температуре нагнетания tн= °С. Затем из точки 2 по спадающей изотерме до пересечения с изобарой Рк. В области влажного пара изобара рк=___ МПа совпадает с изотермой tК=____°С, а в области перегретого пара изображается (аналогично р0) горизонтальной линией в h- lgP-диаграмме и восходящей кривой в s-T-диаграмме.
точка 3-на левой пограничной кривой и характеризует состояние насыщенной жидкости (окончание конденсации).
Состояние переохлажденной жидкости в диаграммах характеризуется точкой 3/, лежащей в области жидкости на пересечении изобары рк с изотермой, которая соответствует заданной температуре переохлаждения tп = ° С. В s-T-диаграмме изобары в области жидкости сливаются с левой пограничной кривой, поэтому практически состояние переохлажденной жидкости (точка 3/) в этой диаграмме находится на пересечении изотермы tП = °С с левой пограничной кривой.
Состояние холодильного агента после дросселирования (точка 4) находится на пересечении изоэнтальпы t3/ = кДж/кг, проходящей через точку 3/} с изобарой P0= МПа (или с изотермой t0= ° С).
По диаграмме можно найти для любой точки цикла пять параметров, кроме удельного объема жидкости в точках 3 и 3'. Удельный объем насыщенной и переохлажденной жидкости определяют только по таблицам насыщенных паров.
Термодинамические диаграммы — не единственный источник для определения параметров холодильного агента. Проще и точнее можно определить параметры по таблицам насыщенных и перегретых паров соответствующих холодильных агентов.
По таблицам насыщенных паров определяют давления р0 и рк, а также все другие параметры точек, расположенных на пограничных кривых (1///; З) т. е. параметры сухого насыщенного пара и насыщенной жидкости, по температурам t0 = ___° С и tК= °С. По этим же таблицам определяют и параметры переохлажденной жидкости (точка 3/) по температуре tП = °С. При этом нужно помнить, что давление в точке 3 не соответствует указанному в таблице, оно равно давлению рк.
По таблицам перегретых паров находят параметры точек 1///,1//,1 и 2/,2, находящихся в области перегретого пара. Точки в области перегретого пара характеризуются любыми двумя параметрами. Так, по давлению р=рвс = МПа и температуре t=tBC= ° С находят другие три параметра (v, h и s) точки 1.
Параметры точки 2 находят по давлению рн= МПа и энтропии s=s1= кДж/(кг-К).
Параметры точки 4 по таблицам не определяют. Однако в процессе 3/-4 энтальпия постоянна, т. е.t3/=t4, a h3/ берется из таблиц насыщенных паров.
Давление Pвс отличается от давления кипения Р0 на значение гидравлических потерь при движении рабочего вещества от испарителя до всасывающего патрубка компрессора. Этим значением либо задаются в зависимости от реальной схемы, либо его рассчитывают. Давление нагнетания Рн также зависит от гидравлических потерь в трубопроводе и теплообменнике.
Цикл работы холодильной машины в диаграмме Lg P-h изображен на рисунке 1.

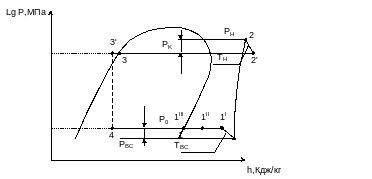

Рисунок 1- Действительный цикл одноступенчатой холодильной машины в h-P диаграмме.
где 1/-1- потери давления во всасывающем клапане;
1//-1/- перегрев пара в электродвигателе;
1//-1///-перегрев пара в регенеративном теплообменнике;
2-2/- потери давления в нагнетательном клапане;
3-3/- переохлаждение пара в регенеративном теплообменнике;
Рабочее вещество поступает в компрессор в состоянии перегретого пара при температуре T1, тогда
Т1 = Т0+ ТВС (1.1)
Где Т0 – температура кипения ;
ТВС- перегрев пара на всасывании в компрессор;
Перегрев пара на всасывании в компрессор принимается:
ТВС = ( ) – для аммиачных холодильных машин, работающих без регенеративного теплообменника.
ТВС = ( ) – для фреоновых холодильных машин, работающих без регенеративного теплообменника и с регенеративным теплообменником.
T1’ - T1’’ = 10К – перегрев пара в электродвигателе.
Для холодидьных машин, работающих без регенеративного теплообменника, переохлаждение пара составляет 3 5К.
Для определения параметров жидкости на выходе из регенеративного теплообменника (точка 3’) воспользуемся тепловым балансом регенеративного теплообменника.
, кДж/кг (1.2)
Значение параметров узловых точек теоретического цикла холодильной машины сводим в таблицу.
Таблица 1 Параметры узловых точек.
Параметры |
Узловые точки |
||||||||
1 |
1lll |
1ll |
1l |
2 |
2l |
3 |
3l |
4 |
|
Р, МПа |
|
|
|
|
|
|
|
|
|
h, кДж/кг |
|
|
|
|
|
|
|
|
|
Т, К |
|
|
|
|
|
|
|
|
|
, м3/кг |
|
|
|
|
|
|
|
|
|
Удельная холодопроизводительность:
- при перегреве в регенеративном теплообменнике:
, кДж/кг; (1.3)
- при перегреве в испарителе (во всасывающем трубопроводе):
, кДж/кг. (1.4)
Удельная теплота конденсации:
qK = h2 – h3/ – для аммиачных и фреоновых холодильных машин, работающих без регенеративного теплообменника;
qK = h2 – h3 – для фреоновых холодильных машин, работающих с регенеративным теплообменником.
Действительная массовая производительность:
, кг/с (1.5)
Действительная объемная производительность:
, м3/с (1.6)
Требуемая теоретическая объемная производительность компрессора
, м3/с (1.7)
где λп – коэффициент подачи
, (1.8)
где - коэффициент, зависящий от наличия «мертвого» объема:
, (1.9)
где с – относительный «мёртвый» объём:
=(0,02…0,05); (1.10)
- потери давления в нагнетательном клапане:
= (0,05 0,07)РК – для аммиачных холодильных машин;
= (0,1 0,15)РК – для фреоновых холодильных машин;
np – степень политропы расширения пара из мертвого пространства:
np = 0,95 1,1 – для аммиачных компрессоров;
np = 0,9 1,05 – для фреоновых компрессоров;
- коэффициент, зависящий от депрессии (от потерь давлений в клапанах):
, (1.11)
- потери давления во всасывающем клапане:
= (0,03 0,05)Р0 – для аммиачных холодильных машин;
= (0,05 0,1)Р0 – для фреоновых холодильных машин;
- температурный коэффициент, учитывающий подогрев пара в компрессоре:
; (1.12)
- коэффициент плотности, учитывающий утечки и перетеки пара,
пл = 0,95…0,99
Удельная адиабатная работа компрессора:
, кДж/кг (1.13)
2 Разработка компрессора
2.1 Расчёт основных параметров компрессора
В настоящее время идет тенденция к увеличению быстроходности компрессоров. В связи с этим в большинстве случаев проектируются соединения вала электродвигателя с валом компрессора посредством муфты.
Промышленностью выпускаются электродвигатели с частотой вращения 50 с-1 (3000 об/мин), 24,3 с-1 (1460 об/мин), 16 с-1 (960 об/мин).
Если при проектировании предполагается соединение коленчатого вала и вала электродвигателя через муфту, то первоначально необходимо задаться стандартной частотой вращения вала электродвигателя nэл, после чего провести расчет параметров.
Ход поршня компрессора:
, (2.1)
где Кi – параметр удельных сил инерции, Кi = 16 45.
Средняя скорость поршня:
, (2.2)
где - допустимая средняя скорость поршня, = 2 4,5 м/с.
Диаметр цилиндра (поршня):
, (2.3)
где - отношение хода поршня к диаметру цилиндра:
= 0,6 0,8 – для бескрейцкопфных компрессоров,
= 0,8 0,9 – для крейцкопфных компрессоров.
Количество цилиндров в компрессоре:
(2.4)
Полученное значение Z необходимо округлить до ближайшего целого четного числа.
В случае, если при проектировании предполагается соединение коленвала с электродвигателем через ременную передачу или какой-либо редуктор, то расчет необходимо начать с принятия количества поршней компрессора.
Диаметр цилиндра (поршня) компрессора:
, (2.5)
где Z – количество цилиндров, Z = 2 8.
Ход поршня:
(2.6)
Частота вращения вала компрессора:
(2.7)
Средняя скорость поршня:
, (2.8)
где - допустимая средняя скорость поршня, = 2 4,5 м/с.
Передаточное число передачи:
, (2.9)
- стандартная частота вращения вала электродвигателя.
Теоретический объем, описываемый поршнями:
, м3/с (2.10)
Для нормальной работы холодильной машины необходимо соблюдение следующего условия:
(2.11)
При невыполнении условия необходимо вновь произвести расчет, изменив параметры Кi, , n или Z в допустимых пределах.
Действительная объемная производительность компрессора:
(2.12)
Действительная массовая производительность компрессора:
(2.13)
Адиабатная мощность компрессора:
(2.14)
Индикаторная мощность компресcора:
, (2.15)
где - принятый индикаторный коэффициент,
,
где t0 – температура кипения, °С, с учетом знака; b-опытный коэффициент (для аммиачных горизонтальных компрессоров b=0,002; для вертикальных b=0,001; для хладоновых компрессоров b=0,0025)
Мощность трения:
(2.16)
где - давление трения, для аммиака , для хладонов
Эффективная мощность:
(2.17)
Эффективный КПД компрессора:
(2.18)
Действительная холодопроизводительность компрессора:
(2.19)
Эффективный холодильный коэффициент (для сальниковых компрессоров):
(2.20)
Электрическая мощность трения:
, (2.21)
где - КПД электродвигателя;
- КПД передачи.
(2.22)
Электрический холодильный коэффициент (для бессальниковых компрессоров):
. (2.23)
2.2 Конструктивный расчёт основных узлов и деталей компрессора.
