Зубчастий циліндричний редуктор
Мета роботи - ознайомитися з будовою та правилами розбирання - збирання редуктора; визначити основні параметри зубчастого редуктора.
Обладнання : редуктор.
Інструмент: вимірювальна лінійка, штангенциркуль.
Послідовність виконання роботи
1. Ознайомитися з будовою і правилами збирання - розбирання редуктора:
а/ зняти кришку - редуктора й уважно ознайомитися з його будовою;
б/ вийняти вали разом із підшипниками та зубчастими колесами.
2. Визначити основні параметри зубчастого редуктора:
а/ зробити схематично( аналогічно рис. 4.1) ескіз редуктора і після вимінювання проставити основні його параметри. мм:

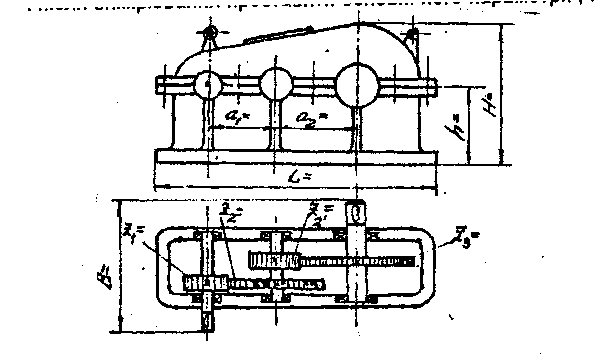

Рис. 4.1. Ескіз редуктора
б/ визначити модуль зачіплення для першого і другого ступенів, мм:
де dа - діаметр виступів вимірювального колеса, мм; z - кількість зубів даного колеса;
в/звірити одержані значення модуля з модулями зубчастих коліс за СТ РЕВ:
1.0 1.75 2.75 4.5 7.0 11.0 18.0
1.25 2.0 3.0 5.0 8.0 12.0 20.0
1.375 2.75 3.5 5.5 9.0 14.0
1.5 2.5 4.0 6.0 10.0 16.0
і закруглити його до найближчого стандартного значення;
г/ визначити кількість зубів відсутньої шестерні із формули:
де а1 - міжосьова відстань даного ступеня, мм (визначається вимірюванням);
д/ заповнити таблицю 4.1 за такою формою:
Таблиця 4.1
Величина |
Умовне позначення |
Дані вимірювання |
1 |
2 |
3 |
Діаметри виступів зубчастих коліс, мм: |
|
|
1-го Ступеня |
da2 |
|
2-го Ступеня |
da3 |
|
Кількість зубів коліс: |
|
|
1-го ступеня шестерні |
z1 |
|
колеса |
z2 |
|
2-го ступеня шестерні |
z2́ |
|
колеса |
z3 |
|
Модуль зачіплення, мм: |
|
|
1-го ступеня |
m1 |
|
2-го ступеня |
m2 |
|
Міжосьова відстань, мм: |
|
|
1-го ступеня |
a1 |
|
2-го ступеня |
a2 |
|
Передавальне число: |
|
|
1 - го ступеня |
u1 |
|
2-го ступеня |
u2 |
|
Загальне передавальне число |
uзаг |
|
Висота центрів, мм |
h |
|
Висота редуктора, мм |
H |
|
Ширина редуктора, мм |
B |
|
Ширина коліс, мм: |
|
|
1 -го ступеня шестерні |
C1 |
|
колеса |
C2 |
|
2-го ступеня шестерні |
C2́ |
|
колеса |
C3 |
|
Тип підшипника: |
|
|
1-го вала |
|
|
2-го вала |
|
|
3-го вала |
|
|
Номер підшипника: |
|
|
1-го вала |
|
|
2-го вала |
|
|
3-го вала |
|
|
Лабораторна робота № 5
ЛЕБІДКИ
Мета роботи-ознайомитися з будовою і принципом роботи лебідок; визначити основні параметри лебідки; канатомісткість, тягове зусилля і швидкість накручування на барабан.
Обладнання: електрореверсивна і зубчасто-фрикційна лебідка.
Інструмент: вимірювальна лінійка, штангенциркуль, кронциркуль.
Послідовність виконання роботи
Електрореверсивна лебідка
1. Накреслити (аналогічно рис. 5.1 а) кінематичну схему електрореверсивної лебідки і перерахувати її основні складальні одиниці.

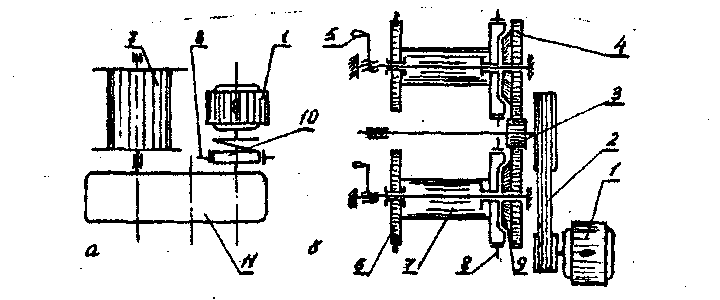

Рис. 5.1. Схеми електрореверсивної (а) та двобарабанної зубчасто-фрикційної (б) лебідок.
1. електродвигун, 2-пасова передача, 3-шестерня, 4-зубчасте колесо, 5-ручка керування, 6-храповий зупинник, 7-барабан, 8-стрічкове гальмо, 9-конусний фрикціон, 10-муфта МУВП, 11-редуктор.
2. Виміряти основні параметри лебідки і дані занести в таблицю 5.1
Таблицю 5.1
Показник |
Умовне позначення |
Значення |
Потужність двигуна, кВт |
Nдв |
|
Частота обертання, об/с |
nдв |
|
Передавальне число |
u |
|
Діаметр барабана, мм |
Dσ |
|
Довжина барабана, |
Lσ |
|
Висота буртика, мм |
hбур |
|
Діаметр каната, мм |
dк |
|
Швидкість підняття вантажу, м/с |
Vв |
|
Кратність поліспаста |
uп |
|
3.Визначити канатомісткість барабана лебідки за формулою м:
де m-кількість шарів (рядів )накручування каната на барабан,
р-крок накручування для гладких барабанів, мм: р=1.1dk.
4. Визначити швидкість накручування каната на барабан для першого шару:
де nб - частота обертання барабана, об/с
5. Визначити максимальне тягове зусилля в канаті, який намотується на барабан лебідки. Для цього слід визначити потужність на барабані лебідки, Вт:
де ηр - ККД редуктора (приймається ηр=0,85…0,9);
після чого з формули Nσ =РкVk/ηб визначити максимальне тягове зусилля в канаті, Н
де ηб-ККД барабана лебідки (приймається ηб =0.9).
6. Визначити максимальну висоту підняття вантажу,м:
де un-кратність поліспасту (береться за вказівкою викладача)
Фрикційна лебідка
1.Накреслити (аналогічно рис. 5.1, б) кінематичну схему фрикційної лебідки і перерахувати основні її збірні одиниці.
2. Виміряти основні параметри лебідки і дані занести в таблицю 5.2.
3. Виконати ті ж розрахунки, що і для електрореверсивної лебідки.
Таблиця 5.2
Показник |
Умовне позначення |
Значення |
Потужність електродвигуна, кВт |
Nдв |
|
Частота обертання двигуна, |
nдв |
|
Передавальне число пасової передачі |
u1 |
|
Передавальне число зубчастої передачі |
u |
|
Діаметр барабана, мм |
Dσ |
|
Довжина барабана, мм |
Lσ |
|
Висота буртика, мм |
hбур |
|
Діаметр каната, мм |
dk |
|
Загальне передаточне число |
uзаг |
|
Кратність поліспаста |
un |
|
Лабораторна робота № 6
ТРАКТОР НА ПНЕВМОКОЛІСНОМУ ХОДУ
Мета роботи-ознайомитися з призначенням, будовою й основами експлуатації трактора; виконати тяговий розрахунок тракторного транспорту в умовах будівництва і визначити його технічну продуктивність.
Обладнання: трактор Т - 25 .
Послідовність виконання роботи
1.Накреслити схему силової передачі трактора Т - 25 (рис. 6.1) та перерахувати
основні збірні одиниці.
Рис. 6.1. Схема силової передачі трактора Т - 25:
1 - двигун; 2 - керовані колеса; 3 - муфта зчеплення; 4 – коробка зміни передач; 5 - головна передача з диференціалом; 6 – ведучі колеса; 7 - кінцева передача; 8 - вал відбору потужності; 9 - шків.
2. Записати коротку технічну характеристику трактора Т - 25:
Потужність двигуна Nдв |
20 к.с. |
14.7 кВт |
Загальна маса m |
1500кг |
|
Зчіпна маса mзч |
1000кг |
|
Швидкість переміщення на передачі: |
||
1-йзниженій |
1.75км/год |
0.49м/с |
2-й зниженій |
2.78км/год |
0.74м/с |
1-й |
5.69км/год |
1.58м/с |
2-й |
7.18км/год |
2.0м/с |
3-й |
8.37 км/год |
2.3 м/с |
4-й |
10.60км/год |
2.9м/с |
5-й |
14.70 км/год |
4.1 м/с |
6-й |
21.60 км/год |
6.0 м/с |
Маса причепа mпр |
800 кг |
|
Вантажопідйомність причепа, mв |
1000кг |
|

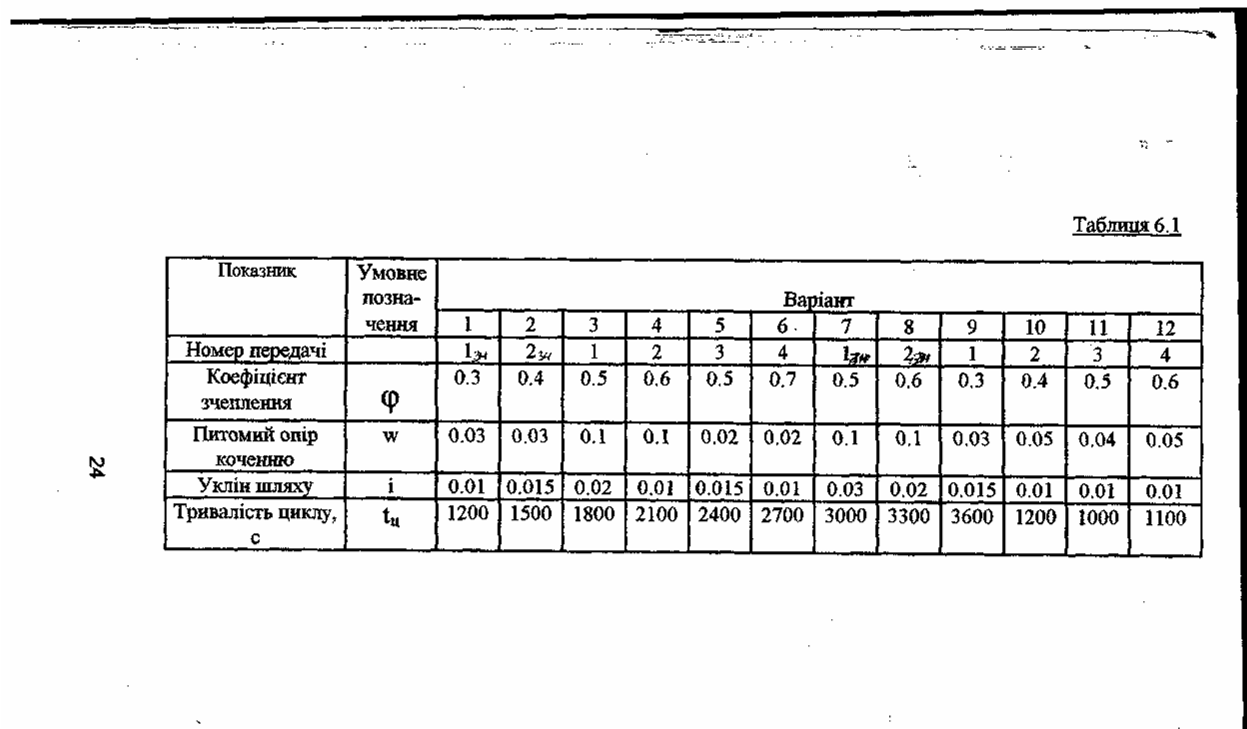

3. Записати дані з варіанта (табл 6.1).
4. Визначити силу тяги трактора за двигуном, Н:
де Nдв - потужність двигуна, Вт; ηтр = ККД передачі від двигуна до ведучих коліс; лтр =0,8...0,85; φ - швидкість руху на заданій варіантом передачі, м/с.
5. Визначити силу тяги трактора за зчіплюванням, Н:
де mзч - зчіпна маса трактора, кг; g - прискорення сили тяжіння, м/с ; φ - коефіцієнт зчіплювання коліс із покриттям дороги (за варіантом).
6. Порівняти одержані значення РДВ та РЗЧ і прийняти для подальших розрахунків менше значення Р.
7. Знайти силу тяги на гакові трактора, Н:
де m - загальна маса трактора, кг; g - прискорення сили тяжіння, м/с ; w - питомий опір коченню (рухові) трактора.
8. Визначити загальну масу всіх причепів із вантажем тракторного поїзда для заданих умов руху, кг:
9. Визначити кількість причепів із вантажем у тракторному поїзді, шт:
Береться ціла кількість причепів ηпр.Якщо різниця
то доцільно прийняти кількість причепів із закругленням до більшого цілого. Якщо ж ця різниця менша, то кількість причепів закруглюється до меншого цілого.
10. Визначити загальну масу вантажу (кг), що перевозиться тракторним поїздом:
11. Визначити технічну продуктивність тракторного поїзда при русі в заданих умовах, кг/год:
де kв = 0.8...0.9 - коефіцієнт, що враховує можливість погіршення дорожніх умов і використання вантажопідйомності причепів.
Лабораторна робота № 7
ТРАКТОР НА ГУСЕНИЧНОМУ ХОДУ
Мета роботи - ознайомитися з призначенням, будовою й основами експлуатації трактора, виконати тяговий розрахунок тракторного транспорту і визначити його технічну продуктивність.
Обладнання: трактор Т - 74.
Послідовність виконання роботи
1. Накреслити схему силової передачі трактора Т - 74 (рис. 7.1) і перерахувати її основні збірні одиниці.

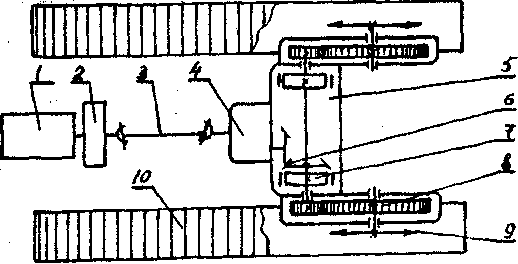

Рис.7.1. Схема силової передачі трактора Т - 74
1 - двигун; 2 - муфта зчеплення; 3 - карданний вал; 4 - коробка зміни передач;
5 - задній міст; 6 - головна передача; 7 - бортовий фрикціон зі стрічковим гальмом;
8 - бортова передача; 9 - ведуча зірочка; 10 - гусеничний ланцюг.
2. Записати коротку технічну характеристику трактора Т - 74:
потужність двигуна Nдв, кВт 55
загальна маса трактора m, кг 5770
швидкість переміщеня V, м/с:
1-й передачі 0.7
2-й передачі 0.83
3-й передачі 1.0
4-й передачі 1.25
5-й передачі 1.48
6-й передачі 1.81
7-й передачі 2.22
8-й передачі 2.63
9-й передачі 3.22
маса причепа mпр , кг 1200
вантажопідйомність причепа mв кг 3000

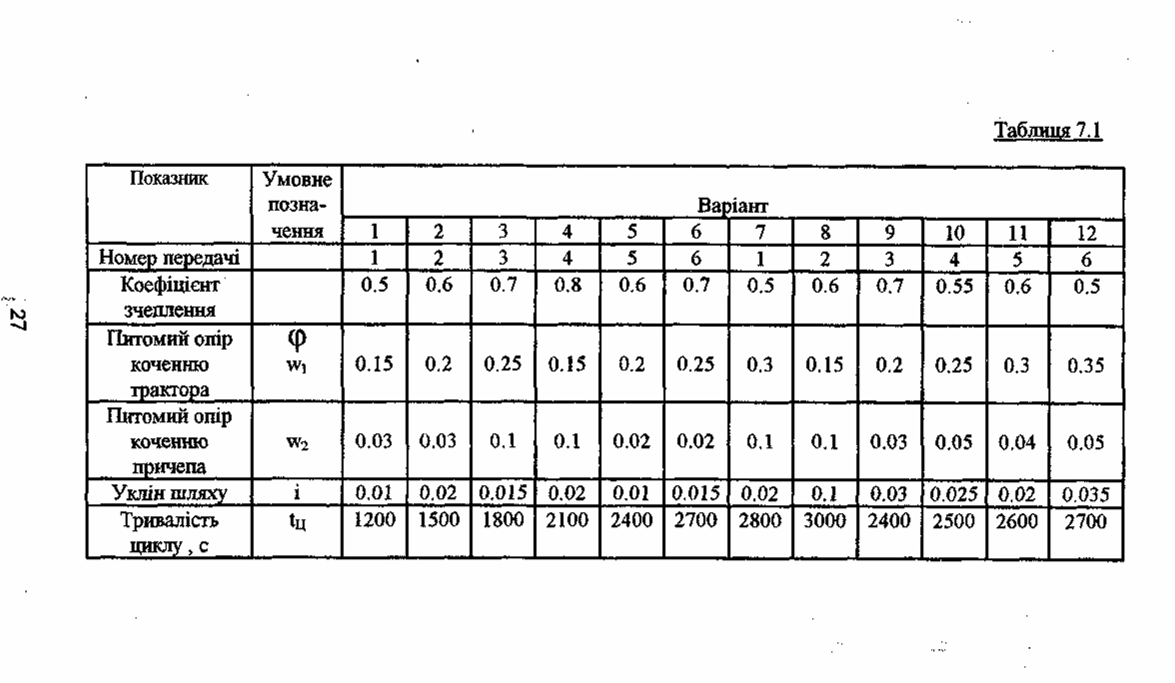

3. Записати дані з варіанта (табл. 7.1).
4. Знайти силу тяги трактора за двигуном, Н:
де Nдв - потужність двигуна, Вт; -ηтр - ККД трансмісії трактора.
5. Визначити силу тяги трактора за зчепленням, Н:
де mзч - зчіпна маса трактора, кг; g=9,81 - прискорення сили тяжіння, м/с2.
6. Порівняти одержані значення Рдв і Рзч і взяти для подальших розрахунків менше значення Р.
7. Розрахувати силу тяги на гакові трактора, Н:
де w1 - питомий опір коченню трактора.
8. Визначити загальну масу всіх причепів із вантажем тракторного поїзда для заданих умов руху, кг:
де w2 - питомий опір коченню причепа.
9. Знайти кількість причепів із вантажем у тракторному поїзді, шт:
Береться ціла кількість причепівппр. Якщо різниця
то доцільно прийняти кількість причепів із закругленням до більшого цілого. Якщо ж ця різниця менша, то кількість причепів закруглюється до меншого цілого.
10. Визначити загальну масу вантажу (кг), що перевозиться тракторним поїздом:
11. Визначити технічну продуктивність тракторного поїзда при русі в заданих умовах, кг/год:
де kв = 0,8…0,9 - коефіцієнт, що враховує можливість погіршення дорожніх умов і використання вантажопідйомності причепів.
Лабораторна робота № 8
ОДНОКОВШОВИЙ ФРОНТАЛЬНИЙ НАВАНТАЖУВАЧ
Мета роботи - ознайомитися з призначенням, будовою і принципом роботи навантажувача; визначити технічну продуктивність.
Обладнання: одноковшовий фронтальний бульдозер - навантажувач ДЗ-133.
Послідовність виконання роботи
1. Призначення. Бульдозер - навантажувач ДЗ-133 призначений для виконання земляних (на ґрунтах І - II категорій) і навантажувальне-розвантажувальних робіт малого обсягу, транспортування сипучих матеріалів на невеликі відстані, підняття і переміщення одиничних та штучних вантажів, планування майданчиків, засипання траншей, ям та інших робіт. Він може експлуатуватися в різноманітних кліматичних умовах при температурі - 40...+40 °С.
2. Вивчити в оригіналі й за плакатами будову і принцип роботи навантажувача. Накреслити схему навантажувача (аналогічно рис.8.1) і перелічити його основні збірні одиниці.
3. Записати технічну характеристику навантажувача.
Базовий трактор МТЗ-80 або МТЗ-82
Потужність двигуна кВт, (к.с.) 55.15(75)
Вантажопідйомність Q, т 0.75
Вміст основного ківша V, м3 0.38
Висота розвантаження 2600
основного ківша, мм
Тип керування робочим органом гідравлічний
Тип трансмісії механічний
Швидкість переміщення, м/с:
з вантажем Vв до 2.2
без вантажу Vх до 4.4
Додаткове змінне обладнання ківш збільшений,
ківш для снігу,
монтажний гак,
вила вантажні,
щелеповий захват
.

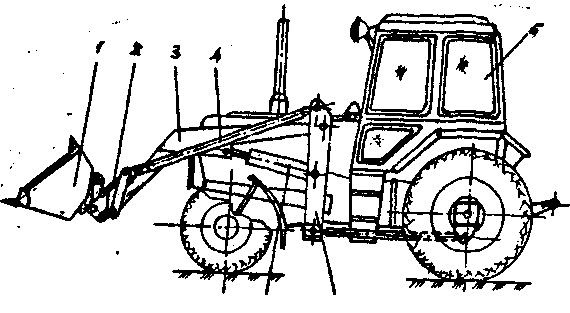

Рис.8.1. Схема навантажувача:
1 - ківш; 2 - важелі; 3 - стріла; 4 - гідро циліндри повороту ковша; 5 - трактор;
6 - рама навантажувача; 7 - гідро циліндри підіймання стріли.

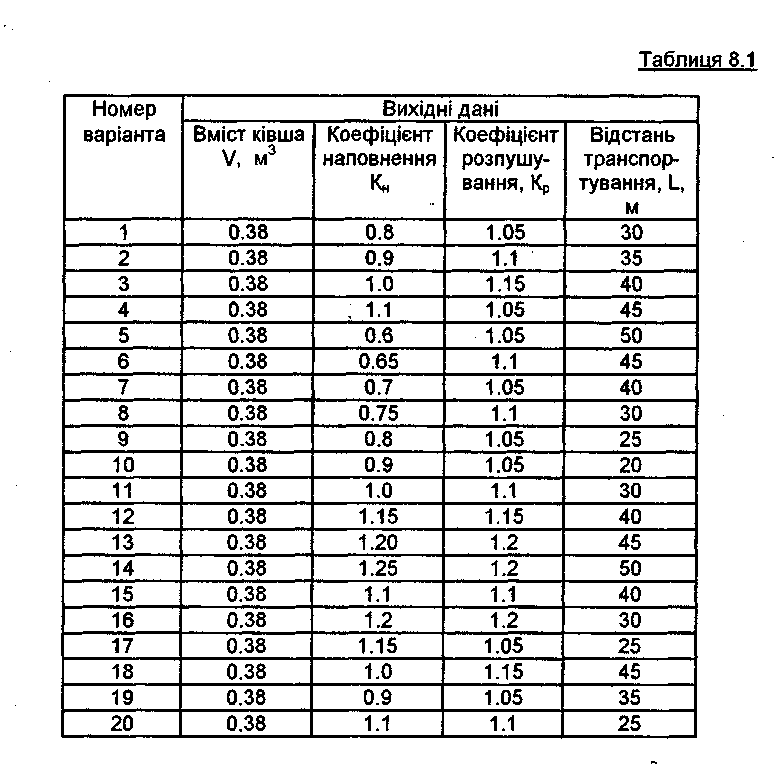

4. З табл. 8.1 виписати вихідні дані згідно із варіантом.
5. Визначити тривалість руху з вантажем, с:
де L - відстань транспортування, м (згідно із варіантом); VB - швидкість переміщення з вантажем, м/с (за технічною характеристикою); tр - 20...30 с - час на розгін, перемикання передач і гальмування.
6. Визначити тривалість руху без вантажу, с:
деVх - швидкість переміщення без вантажу, м/с (за технічною характеристикою); tр=20...30 с.
7. Знайти тривалість циклу роботи навантажувача:
де t3 - тривалість завантаження, с; у розрахунках можна взяти t3= 20...ЗО с; tр - тривалість розвантаження, с; у розрахунках можна взяти tр= 10...20с
8. Визначити технічну продуктивність навантажувача, м /год
де V, Кн і Кр узяти із таблиці 8.1
Лабораторна робота № 9
УНІВЕРСАЛЬНИЙ ГІДРАВЛІЧНИЙ АВТОНАВАНТАЖУВАЧ 4045
Мета роботи - ознайомитися з призначенням, будовою, принципом роботи і керуванням автонавантажувачем; розрахувати продуктивність автонавантажувача в конкретних виробничих умовах.
Обладнання: універсальний гідравлічний автонавантажувач 4045.
Послідовність виконання роботи
1. Вивчити в оригіналі й за плакатами будову і принцип роботи універсального гідравлічного автонавантажувача 4045. Накреслити (аналогічно рис. 9.1) схему робочого обладнання автонавантажувача 4045 та перелічити його основні збірні одиниці.
2. Записати технічну характеристику автонавантажувача 4045: Вантажопідйомність (маса вантажу,
що переміщується), m, т 5
Місткість ковша V, м3 0.57
Максимальна висота
підняття вантажу Нmах,м 4.5
Швидкість підняття вантажу VП, м/с 0.27
Швидкість опускання вантажу V0,м/с 0.3
Швидкість руху автонавантажувачаV
на передачі, м/с:
1-й 1.73
2-й 3.6
3-й 6.57
4-й 11.1

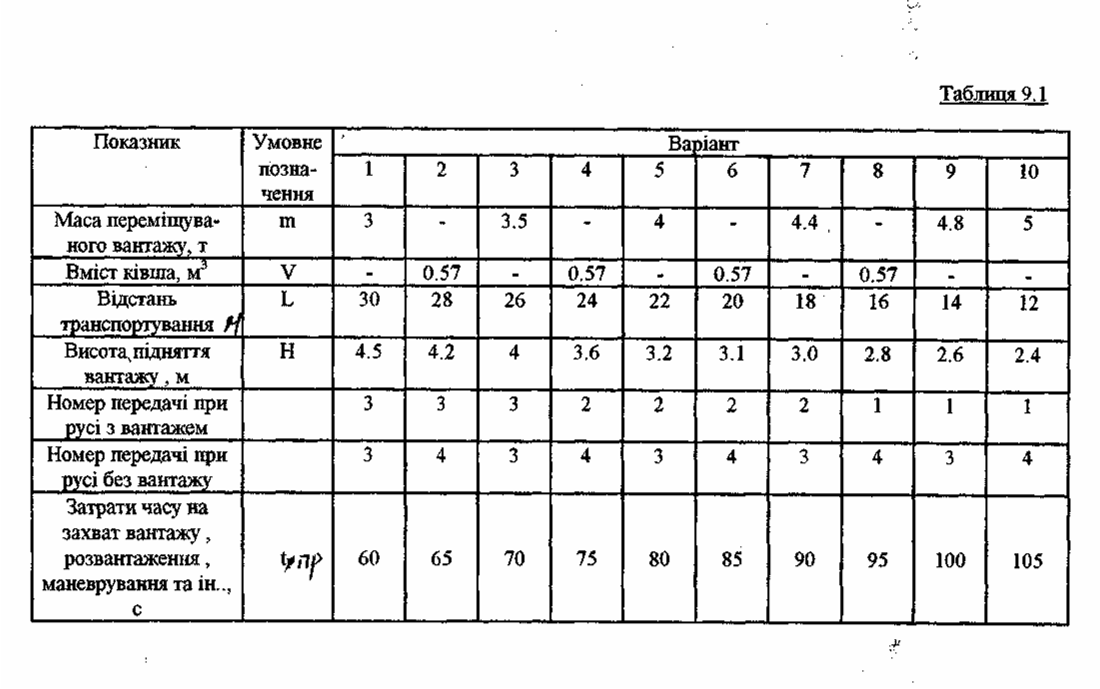

Записати дані з варіанта (табл.9.1).
Визначити тривалість руху з вантажем на заданій передачі, с:
де L вага з вантажем tр=20...30 с - час на розгін, перемикання передачі і гальмування
Рис.9.1. Схема робочого обладнання автонаванатажувача
1- основна рама; 2 - телескопічна рама; 3 - каретка; 4 - опірний шарнір;
5 - гідроциліндр підйому; 6 - опірні котки; 7 - гідророз-подільник; 8 - гідронасос;
9 - бак для робочої рідини; 10- гідроциліндр нахилу рами; 11 - робочий орган - вила; 12 - поліспасти підйому каретки.
5. Визначити тривалість підняття вантажу на задану висоту, с:
де tр = 10...20 с - час на перемикання важелів керування.
6. Розрахувати тривалість опускання вантажної каретки без вантажу для переходу в транcпортне положення, с:
де tр = 10...20 с - час на перемикання важелів керування.
7. Визначити тривалість руху без вантажу на заданій передачі, с:
де tр = 20...30 с - час на розгін, перемикання передачі і гальмування.
8. Знайти тривалість циклу роботи автонавантажувача, с:
9. Визначити технічну продуктивність автонавантажувача для заданих умов роботи:
де Кв =0.8...0.9 - коефіцієнт використання вантажопідйомності або вмісту ковша.
Лабораторна робота № 10
ГІДРОПРИВОД
Мета роботи - ознайомитися з будовою і принципом роботи об'ємного гідроприводу будівельних машин.
Обладнання: стенд гідропривід.
Послідовність виконання роботи
1. Накреслити (аналогічно рис.10.1) гідро схему та схеми основних елементів гідроприводу (за вказівкою викладача).
2. Вивчити за схемами і на стенді будову й принцип дії елементів гідроприводу.
З. Визначити шляхом розрахунків основні параметри гідроприводу.
Визначення основних параметрів
Гідроприводу
Вихідні дані для розрахунку:
діаметр циліндра - D=1 00мм;
діаметр штока - d=63мм;
тиск у гідросистемі - р =10МПа.
Решту даних беруть за варіантом (табл.10.1).
1. Визначити подачу шестерневого насоса, см3/с:
де qн - робочий об'єм насоса, чисельно рівний подачі насоса за один оберт, см3/об; nн - частота обертання приводного вала насоса, об/с; ηу - об'ємний ККД насоса (ηу=0.7...08).
2. Знайти швидкість пересування штока гідроциліндра:
при подачі робочої рідини у поршневу порожнину, м/с:
при подачі робочої рідини в штокову порожнину, м/с:
де D - діаметр циліндра, мм; d - діаметр штока, мм.

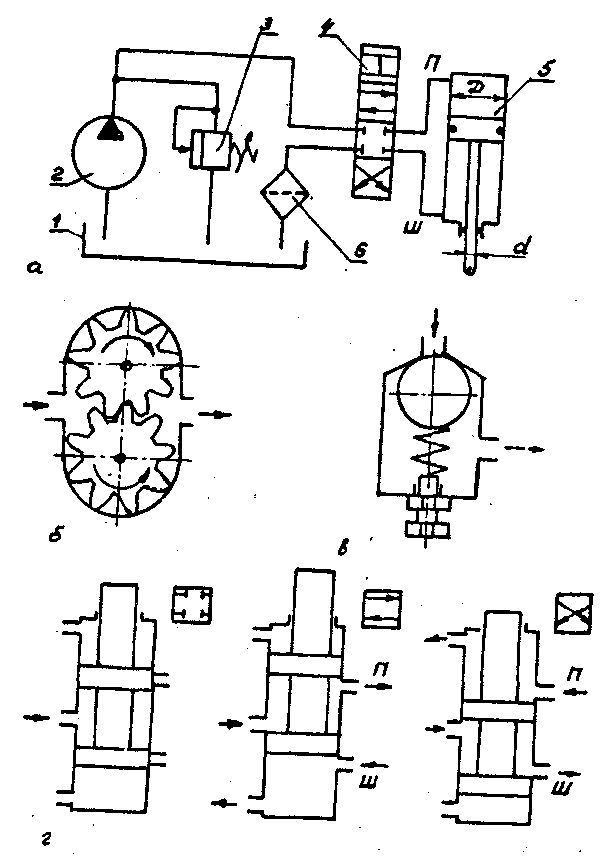

Рис.10.1. Гідропривід:
а - схема; б - шестерневий насос; в - запобіжний клапан; г - робоче положення золотника розподільника (1 - бак; 2 - насос; 3 - запобіжний клапан; 4 - гідророзподільник; 5 - гідроциліндр; 6 - фільтр).
Таблиця 10.1
Номер варіанта |
Марка насоса |
Робочий об'єм насоса, см3/об q |
Частота обертання вала насоса, об/с nП |
1 |
НШ-10 |
10 |
12.5 |
2 |
НШ-10 |
10 |
16.5 |
3 |
НШ-10 |
10 |
25 |
4 |
НШ-10 |
10 |
33.3 |
5 |
НШ-32 |
32 |
12.5 |
6 |
НШ-32 |
32 |
16.7 |
7 |
НШ-32 |
32 |
25 |
8 |
НШ-32 |
32 |
33.3 |
9 |
НШ-46 |
46 |
12.5 |
10 |
НШ-46 |
46 |
16.7 |
11 |
НШ-46 |
46 |
25 |
12 |
НШ-46 |
46 |
33.3 |
3. Визначити зусилля, які виникають на штоці гідроциліндра: при подачі робочої рідини у поршневу порожнину, Н:
при подачі робочої рідини в штокову порожнину, Н:
де р - тиск робочої рідини, МПа.
Лабораторна робота № 11
БАШТОВИЙ КРАН
Мета роботи - ознайомитися принципом роботи баштового з призначенням, будовою і крана, визначити технічну продуктивність.
Обладнання: тренажер баштового крана КБ - 403А.
Послідовність виконання роботи
1. Призначення. Баштовий кран КБ - 403А є пересувним краном зі стрілою балкового типу і призначений для виконання будівельне - монтажних робіт у промисловому, сільському й гідротехнічному будівництві при висоті споруд до 16 поверхів та температурі - 40...+40°С.
2. Вивчити за тренажером будову і принцип дії баштового крана.
Накреслити (аналогічно рис.11.1) схему крана і перелічити його основні збірні одиниці.
3. Записати технічну характеристику крана і тренажера .
Таблиця 11.1
-
Показник
Значення показників
для крана
для тренажера
Вантажопідйомність, т
Q
4.5...8
1.25...10-3
Виліт, м
H
5.5...30
2.0
Висота підйому, м
L1
41...57.5
3.64
Максимальний вантажний момент
1600
Швидкість, м/с:
підйому
Vпід
0.67.. .0.96
0.05...0.067
посадки
Vпос
0.8
0.033
Швидкість пересування, м/с
Vпер
0.33
0.033
Пересування вантажного візка, м/с
VВ
0.12...0.38
0.033
Частота обертання, хв.-1
n
0.6
0.8
Колія, м
6
0.560
Установлена потужність, кВт
Р
116.5
0.2
База, м
6
0.560
Маса крана, т:
загальна
79
0.124
конструктивна
49
0.085
4. З таблиці 11.2 виписати вихідні дані згідно з варіантом.
Таблиця 11.2
-
№
варіанта
Режим роботи
Ручний час,
tруч
Висота підйому Н, м
Дальність пересування L, м
Кут
повороту
крана,
α°
Зміна
вильоту
L1 м
1
Легкий
ЗО
6
15
10
5
2
Середній
40
8
14
15
10
3
Важкий
50
10
13
20
15
4
Легкий
60
12
12
25
20
5
Середній
70
14
11
ЗО
5
6
Важкий
80
16 .
10
35
10
7
Легкий
90
20
9
40
15
8
Середній
100
25
8
45
20
9
Важкий
110
ЗО
7
50
5
10
Легкий
120
35
6
60
10
11
Середній
130
40
5
170
15
12
Важкий
140
38
6
160
20
13
Легкий
,130
32
8
150
5
14
Середній
120
28
10
140
10
15
Важкий
110
22
16
120
15
16
Легкий
100
27
14
110
20
17
Середній
90
18
15
100
5
18
Важкий
80
35
7
90
10
19
Легкий
70
11
8
80
15
20
Середній
60
9
13
70
20
5. Визначити тривалість підйому вантажу на задану висоту , с
де Н і Vпід беруться з табл.11.2; tр =5...10 с - час на розгін і гальмування при роботі з вантажем.
6. Знайти тривалість пересування крана з вантажем, с:
де L береться із табл.11.2 , а VПер береться з табл.11.1.
7. Визначити тривалість зміни вильоту гака з вантажем, с:
де L1 і VВил беруться з табл. 11.2.
