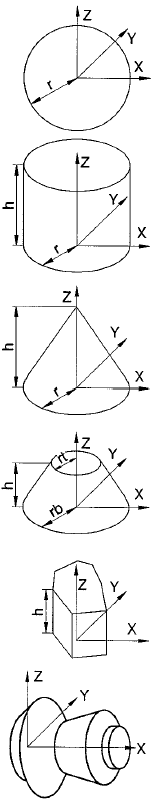

Основные виды сплошных тел

Сфера:

3D-Object=Sphere (r)

Сфера с координатами центра (0,0,0) и радиусом r.

Примечание: r>0!

Цилиндр:

3D-Object=Cylinder (r, h)

Цилиндр с координатами центра основания (0,0,0), радиусом r и высотой h.

Примечание: r и h>0!

Конус:

3D-Object=Cone (r, h)

Конус с координатами центра основания (0,0,0), радиусом r и высотой h.

Примечание: r и h>0!

Конус с обрезанной вершиной:

3D-Object=TruncCone (rb, rt, h)

Обрезанный конус с координатами центра основания (0,0,0), радиусом основания rb, радиусом обрезанной плоскости rt и высотой h.

Примечание: rb, rt и h>0!

Призма:

3D-Object= ConvexPrims (точки, h)

Призма с выпуклым основанием, определяемая на основе выпуклого многоугольника и высоты h. Множество точек для многоугольника моделируется 2-мерным способом.

Примечание: h>0!

Сплошное тело вращения:

3D-Object=RotationSymetrical (точки)

3-мерное симметричное тело вращения создается в результате вращения многоугольника (необязательно выпуклого) вокруг оси Х. Множество точек для многоугольника моделируется 2-мерным способом.

Примечание: все значения точек многоугольника по оси Y>0!

Объединение 3-мерных объектов

3D-Object =3DUnion (3DObject1, 3DObject2)

Объединение 3-мерных объектов, которые могут пересекаться в любых вариантах

3D-Object =3DSubtraction(3DObject1, 3DObject2)

Построение 3-мерного объекта посредством извлечения (вырезания) Объекта 2 из Объекта 1. 3-мерные могут пересекаться в любых вариантах.

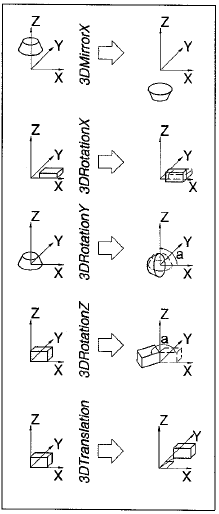

3-мерные преобразования

3D-Object2=3DMirrorX (3DObject1)

Поворот вокруг оси Х и зеркальное отображение объекта

3D-Object2=3DRotationХ (3DObject1, a)

Поворот против часовой стрелки вокруг оси Х на угол а (в градусах; полный оборот равен 360°)

3D-Object2=3DRotationY (3DObject1, a)

Поворот против часовой стрелки вокруг оси Y на угол а (в градусах; полный оборот равен 360°)

3D-Object2=3DRotationZ (3DObject1, a)

Поворот против часовой стрелки вокруг оси Z на угол а (в градусах; полный оборот равен 360°)

3D-Object2=3DTranslation (3DObject1, x, y, z)

Смещение по вектору (х, y, z)

CutColor

Цвет обработки

3DCutter

3-мерный объект режущей части инструмента

CutterColor

Цвет режущей части в 3-мерном изображении

3DShaft

3-мерный объект державки инструмента (стержня инструмента)

3DColor

Цвет державки инструмента (стержня инструмента) в 3-мерном изображении

CutColor

Цвет обработки

2DCutter

2-мерный многоугольный чертеж режущей части инструмента

Этот параметр используется для обнаружения столкновений; его необходимо всегда задавать выше центра вращения.

2DShaft

2-мерный многоугольный чертеж державки инструмента (стержня инструмента)

Этот параметр используется для обнаружения столкновений; его необходимо всегда задавать выше центра вращения.

2DTool

2-мерное графическое изображение инструмента

Этот параметр используется для обнаружения столкновений; его необходимо всегда задавать выше центра вращения.

3DCutter

3-мерный объект режущей части

CutterColor

Цвет режущей части в 3-мерном изображении

3DShaft

3-мерный объект державки инструмента (стержня инструмента)

ShaftColor

Цвет державки инструмента (стержня инструмента) в 3-мерном изображении

Номер державки инструмента*

Угол инструмента*

Радиус фрезы*

Длина фрезы*

Радиус стержня

Длина стержня

Длина инструмента

Вид инструмента

Название инструмента*

Комментарии*

Положение фрезы*

Тип державки инструмента

Программа моделирования инструмента

Параметры, отмеченные (*), отображаются в меню выбора инструментов программы Win 3D-View.

[Tool1M ]

IndexHolder=0

ToolAngle=0.000000

CutRadius=3.000000

CutLength=5.0

ShaftRadius=6.0

ShaftLength=35.0

ToolLength=49.000000

ToolKind=30

ToolName= Slot Miller¹, 6 mm

Comment=HSS, DIN 327 Form B

CutKind=0

ToolHolderType=VERTICAL

ToolModel= Slot Miller

…

¹ – пазовая фреза

Значения переменных, вводимые в файл TOOLMDT.DAT, используются при моделировании.

Переменная Length1 (=расстояние между кромкой инструмента и началом стержня) – это разница между длиной инструмента и длиной стержня. Значения длины инструмента и длины стержня берутся из файла TOOLMDT.DAT

3-мерный объект Shaft2 - это цилиндр, радиус которого соответствует радиусу стрежня, а высота – длине стержня.

3-мерный объект Shaft2 смещается по оси Z на расстояние Length1, после чего вновь получает название 3-мерный объект Shaft2.

Вычисляется значение переменной Length2 (=расстояние между верхней кромкой фрезы и началом стержня).

Определяется 3-мерный объект для режущей части инструмента.

Определяется 3-мерный объект для нижней части стержня.

3-мерный объект Shaft1 смещается по оси Z на длину фрезы.

Стержень инструмента состоит из 2 частей Shaft1 и Shaft2.

Определение фрезы с помощью цветовых постоянных (из файла 3DVIEW.INI), объектов, соответствующих режущей части (Cutter) и стержня (Shaft).

Завершение моделирования.

[SlotMiller]¹

Length1=Subtraction (ToolLength, ShaftLength)

Length1=49,0-35,0=14,0

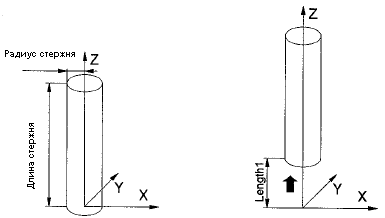

Shaft2=Cylinder (ShaftRadius, ShaftLength)

Цилиндр радиусом 5,0, высотой 35,0

Shaft2=3dTranslation (Shaft2, 0, 0 Length1)

Смещение на 14.0 мм по оси Z (вверх)

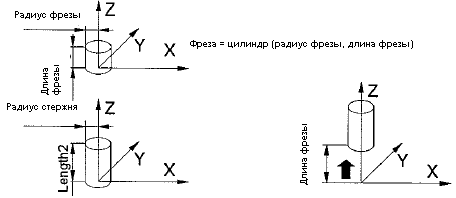

Length2=Subtraction (Length1, CutLength)

Length1=14,0-5,0=9,0

Cutter=Cylinder (CutRadius, CutLength)

Цилиндр радиусом 3,0, высотой 5,0

Shaft1=Cylinder (CutRadius, Length1)

Цилиндр радиусом 3,0, высотой 9,0

Shaft1=3DTranslation (Shaft1, 0, 0, CutLength)

Смещение на 5.0 мм по оси Z (вверх)

Shaft=3DUnion (Shaft1, Shaft2)

Объединение объектов Shaft1 и Shaft2 в Shaft.

MillTool (MILL_REMOVECOLOR, Cutter, MILL_CUTTERCOLOR, Shaft,

MILL_SHAFTCOLOR)

TOOL_MODEL_END

Стержень (Shaft) = 3DUnion (трехмерное объединение объектов Shaft1 и Shaft2)



Номер державки инструмента*

Угол инструмента*

Передний угол инструмента*

Радиус резца*

Длина резца*

Вид инструмента

Положение резца*

Название инструмента*

Комментарии*

Тип державки инструмента

Программа моделирования инструмента

Параметры, отмеченные (*), отображаются в меню выбора инструментов программы Win 3D-View.

Данные о положении вершины резца необходимо указывать, если инструмент зажат выше центров вращения. Если инструмент зажат ниже центров, система учитывает его положение автоматически.

[Tool3Т ]

IndexHolder=0

ToolAngle=120.500000

Cut Angle=27,500000

CutRadius=0.400000

CutLength=7.750000

ToolKind=2

CutKind=4

ToolName= Right Copy Tool

Comment=

ToolHolderType=VERTICAL

ToolModel= Right Copy Tool

…

Расчеты параметров описаны на рисунках на следующей странице.

Рассчитываемые выше точки определяются как множество под названием CutPoints.

Angle1=сложение (передний угол, 90)

Angle1=вычитание (угол инструмента, Angle1)

Angle2=сложение (угол инструмента, передний угол)

Angle2=вычитание (180, Angle2)

Sinus1=синус (Angle1)

Cosinus1=косинус (Angle1)

Sinus2=синус (Angle2)

Cosinus2=косинус (Angle2)

x1=умножение (длина резца, Sinus1)

x1=вычитание (0, х1)

y1= умножение (длина резца, Cosinus1)

x3= умножение (длина резца, Cosinus2)

x3=вычитание (0, х3)

y3= умножение (длина резца, Sinus2)

x2=сложение (х1, х3)

y2= сложение (y1, y3)

Определение множества точек для режущей пластины:

CutPoints=DefinePoints(0,0,0,x1,y1,0,x2,y2,0,x3,y3,0)

X1=-CL x sin (Angle1)

X3=-CL x cos (Angle2)

X2=X1 +X3

Y1=CL x sin (Angle1)

Y3=CL x cos (Angle2)

Y2=Y1 +Y3

СА – передний угол резца

ТА – угол инструмента

CL - длина резца

А1 – Angle1

А2 – Angle2

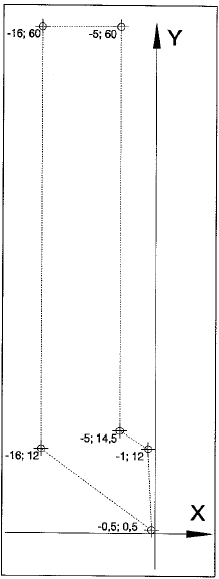

Точки и многоугольный контур стержня

Моделирование и смещение 3-мерной режущей пластины

Определение множества точек для державки инструмента (здесь используются фиксированные значения, т.е., никаких данных из файла TOOLMDT.DAT не берется).

PntsShaft = DefineTools (-0.5, 0.5, 0, -16, 12, 0, -16, 60, 0, -5, 60, 0, -5, 14.5, 0, -1, 12, 0)

Многоугольный контур для режущей пластины создается с помощью команды ConvexPolygon.

Cutter2D=ConvexPolygon (CutPoints)

Многоугольный контур для стержня инструмента создается с помощью команды SimplePolygon.

Shaft2D= SimplePolygon (PntsShaft)

Для вывода на дисплей необходимо определить 2-мерный графический объект. Инструмент, называемый 2DTool, состоит из двух частей – CutGraphic ShaftGraphic.

CutGraphic=ConvexPolygonGraphic (PointsCutter, TURN_2DCUTTERCOLOR, TURN_2DCUTTERCOLOR)

ShaftGraphic=SimplePolygonGraphic (PointsShaft, TURN_2DSHAFTCOLOR,

TURN_2DSHAFTCOLOR)

2DTool представляет собой сочетание двух 2-мерных графических объектов.

2DTool=2DUnion (ShaftGraphic, CutterGraphic)

3-мерное моделирование

3-мерный объект Cutter3D (режущая пластина) – это призматическое удлинение на контуре резца. Высота призмы составляет 3 мм.

Cutter3D=ConvexPrism (PontsCutter, 3)

Поскольку кончик (кромка) инструмента находится в нулевой координате, призму необходимо сдвинуть на величину её высоты.

Cutter3D=3DTranslation (Cutter3D, 0, 0, -3)

Стержень, разделенный на выпуклые многоугольники

Только выпуклые многоугольники могут быть преобразованы в 3-мерные объекты, поэтому стержень необходимо разбить на такие многоугольники (PntsShaft1 и PntsShaft1).

PntsShaft1= DefinePoints (-0.5,0.5,0, -1,12,0, -5,14.5,0,-16, 12,0)

PntsShaft2= DefinePoints (-16, 12, 0, -16, 60, 0, -5, 60, 0, -5, 14.5, 0)

Инструмент и стержень поворачиваются на 60° (в том же положении, что и на станке – инструмент «смотрит» сзади вниз под тупым углом).

3-мерный объект Cutter3D (режущая пластина) – это призматическое удлинение на контуре резца. Высота призмы составляет 3 мм.

Shaft3D1=ConvexPrism (PontsShaft1, 12)

Shaft3D2=ConvexPrism (PontsShaft2, 12)

Shaft3D=3DUnion (Shaft3D1, Shaft3D2)

Shaft3D=3DTranslation (Shaft3D1, 0, 0, -12)

Вращение инструмента вокруг оси

Cutter3D=3DRotationX (Cutter3D, 60)

Shaft3D = 3DRotationX (Shaft3D, 60)

Завершение моделирования

Вызов функции моделирования инструмента

TurnTool (TURN_REMOVECOLOR, Cutter2D, Shaft2D, 2DTool, Cutter3D, TURN_3DCUTTERCOLOR, Shaft3D, TURN_3DSHAFTCOLOR)

TOOL_MODEL_END

Настройки для токарной обработки

[ToolHolders] PCT120/PCT50

Т1= UNIVERSAL/HORIZONTAL

Т2= UNIVERSAL/VERTICAL

Т3= UNIVERSAL/HORIZONTAL

Т4= UNIVERSAL/VERTICAL

Т5= UNIVERSAL/HORIZONTAL

Т6 = UNIVERSAL/VERTICAL

Т7= UNIVERSAL

Т8= UNIVERSAL

Tool Position = ABOVE/BELOW

[PartingOff]

MetricMaxWidth = 3

InchMax Width = 0.12

[MCodesTailstock]

Forward = 20

Back = 21

Файл 3DVIEW.INI находится в каталоге данных станка.

Установите револьверную головку.

С помощью параметров Т1= - Т8= вы определяете направление зажима инструментов.

На станках модели PC TURN 120/125/155 инструмент можно зажимать в обоих направлениях (UNIVERSAL), а на PC TURN 50/55 направление необходимо задавать.

Изменять эти параметры нельзя, однако вы можете добавлять гнезда для инструментов.

Всего можно ввести до 24 гнезд.

Если ввести ABOVE (ВЫШЕ), то инструмент будет находиться над центром вращения, если BELOW (НИЖЕ) – то под ним.

Не изменяйте эту установку.

Только для токарной обработки:

Отрезанные части заготовки, которые по размеру равны введенному значению или меньше его (в мм или в дюймах) по оси Z, на дисплее в дальнейшем не отображаются.

Определение М-кодов для перемещения задней бабки

TURN_BACKGROUND

0.0,

0.0,

0.0,

0

Фоновый цвет

TURN_2DCUTTERCOLOR

0.875

0.625,

0.0,

0

Цвет 2-мерного изображения режущей части инструмента

TURN_2DTAPCUTTERCOLOR

1.0,

0.0,

1.0,

0

Цвет 2-мерного изображения метчика

TURN_2DSHAFTCOLOR

0.4,

0.4,

0.4,

0

Цвет 2-мерного изображения стержня инструмента (державки)

TURN_3DCUTTERCOLOR

0.375

0.25,

0.0,

2

Цвет 3-мерного изображения режущей части инструмента

TURN_3DTAPCUTTERCOLOR

1.0,

0.0,

1.0,

2

Цвет 3-мерного изображения метчика

TURN_3DSHAFTCOLOR

0.75,

0.75,

0.75,

2

Цвет 3-мерного изображения стержня инструмента (державки)

TURN_REMOVECOLOR

0.5,

0.5,

0.55,

2

Цвет заготовки после удаления стружки

TURN_TAPREMOVECOLOR

1.0,

0.0,

1.0,

2

Цвет заготовки после нарезания резьбы и удаления стружки

TURN_CLAMPINGDEVICECOLOR

0.5,

0.5,

0.5,

2

Цвет зажимного приспособления и задней бабки

TURN_TAILSTOCKSECTIONCOLOR

0.5,

0.5,

0.5,

0

Цвет задней бабки в разрезе

TURN_WORKPIECECOLOR

0.5,

0.5,

0.55,

2

Цвет заготовки

TURN_SECTIONCOLOR

0.5,

0.5,

0.55,

2

Цвет заготовки в разрезе

TURN_BACKGROUND

0.0

0.0

0.0

0

Фоновый цвет

Настройки для фрезерования

[ToolHolders]

Т1= VERTICAL

Т2= VERTICAL

Т3= VERTICAL

Т4= VERTICAL

Т5= VERTICAL

Т6 =VERTICAL

Т7= VERTICAL

Т8= VERTICAL

Т9= VERTICAL

Т10= VERTICAL

Файл 3DVIEW.INI находится в каталоге данных станка.

Установите револьверную головку.

С помощью параметров Т1= - Т10= вы определяете направление зажима инструментов.

На станках моделей PC MILL 50/55 и PC MILL 100/125/155 инструмент можно зажимать только вертикально.

Изменять эти параметры нельзя, однако вы можете добавлять гнезда для инструментов.

Всего можно ввести до 24 гнезд.

MILL _BACKGROUND

0.0,

0.0,

0.0,

0

Фоновый цвет

MILL_CUTTERCOLOR

0.75

0.5

0.0,

2

Цвет 2-мерного изображения режущей части инструмента

MILL_TAPCUTTERCOLOR

1.0

0.0,

1.0,

2

Цвет 2-мерного изображения метчика

MILL_SHAFTCOLOR

0.75

0.75

0.75

2

Цвет 2-мерного изображения стержня инструмента (державки)

MILL_REMOVECOLOR

0.5

0.5,

0.5,

2

Цвет заготовки после удаления стружки

MILL_TAPREMOVECOLOR

1.0

0.0,

1.0,

2

Цвет заготовки после нарезания резьбы и удаления стружки

MILL_CLAMPINGDEVICECOLOR

0.5

0.5,

0.5,

2

Цвет зажимного приспособления и задней бабки

MILL_WORKPIECECOLOR

0.5

0.5,

0.55,

2

Цвет заготовки

MILL_SECTIONCOLOR

0.51

0.5

0.55

2

Цвет заготовки в разрезе

MILL_BACKGROUND

0.0

0.0

0.0

0

Фоновый цвет
