Определение заготовки Определение заготовки – Fanuc, pal и sinumerik
БАЗОВАЯ ТОЧКА ЗАГОТОВКИ (Z) |
|

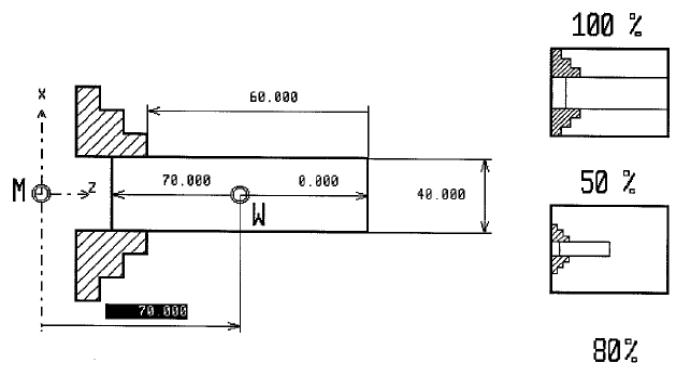

Окно ввода данных для определения заготовки
Нажмите программируемую клавишу WORKPIECE либо WORKP. На дисплее появится изображение, приведенное выше.
Все значения можно выбирать, используя клавиши курсора. Для ЧПУ SINUMERIK: под изображением заготовки показываются значения выбранных величин, например, Workpiece Ref.Pt (Z) (базовая точка заготовки (Z)).
Необходимо ввести следующие параметры:
Координаты нулевой точки заготовки по отношению к нулю станка М по оси Z.
Сдвиг заготовки по отношению к нулю станка W по в направлении Z+ и Z-.
Диаметр заготовка
Длину выступающей из зажима части заготовки по оси Z.
Масштаб отображения (кроме SINUMERIC 810/840D): при масштабе 100% окно симуляции заполняется полностью; возможно бесступенчатое уменьшение до 50%.
Стрелки в окне ввода данных показывают положительные направления соответствующих вводимых параметров. Одиночные значения могут быть положительными или отрицательными (за исключением диаметра). В результате этого заготовка может принимать самые разные положения (см. примеры).
SINUMERIC 810/840 D: подтвердить ввод клавишей ОК.
EMCO Win 3D-View Turning Определение заготовки
Определение заготовки – EMCOTRONIC
|
F100%
F50%
F0%
|
Окно ввода данных для определения заготовки
Нажмите программируемую клавишу WORKPIECE. На дисплее появится изображение, приведенное выше.
Используя адресные символы F - Z, вы можете вызывать фактические величины (значение величины показано на рисунке выше). Чтобы ввести новое значение (с десятичной точкой, исключая F), сотрите старое с помощью клавиши .
Необходимо ввести следующие параметры:
Координаты нулевой точки заготовки по отношению к нулю станка М по оси Z.
Сдвиг заготовки по отношению к нулю станка W по в направлении Z+ и Z-.
Диаметр заготовки
Длину выступающей из зажима части заготовки по оси Z.
Масштаб отображения: при масштабе 100% окно симуляции заполняется полностью; возможно бесступенчатое уменьшение до 50%.
Стрелки в окне ввода данных показывают положительные направления соответствующих вводимых параметров. Одиночные значения могут быть положительными или отрицательными (за исключением величины сдвига по оси Z). В результате этого заготовка может принимать самые разные положения (см. примеры).
