EMCO Win 3D-View Turning
Описание программы/3-мерная графическая симуляция
Описание программы
EMCO Win 3D-View Turning
№ EN 1807 Издание Е2000-2
EMCO Maier Ges.m.b.H.
P.O.Box 131
A-5400 Hallein-Taxach/Austria
Телефон: +43-(0)52-45-891-0
Факс: +43-(0)52-45-869-65
Веб-сайт: www.emco.at
e-mail: service@emco.co.at
EMCO Win 3D-View Turning Предисловие
Предисловие
Программа EMCO Win 3D-View Turning устанавливается в дополнение к программным продуктам EMCO WinNC и EMCO Win CTS на следующих системах ЧПУ:
EMCOTRONIC T2;
GE Fanuc Series 0-ТС
GE Fanuc Series 21-Т
PAL Т
SINUMENRIK 810/820 Т
SINUMENRIK 810D/840D Turning

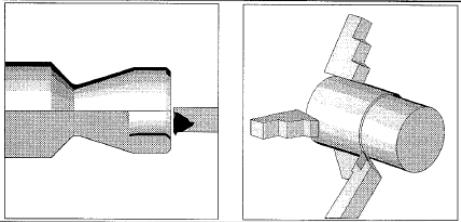

Программа EMCO Win 3D-View Turning позволяет осуществлять на дисплее 2-мерную симуляцию а экране, отображение детали возможно в трехмерном виде.
Кроме того, вы можете осуществлять контроль столкновений при быстрой подаче, а также контроль столкновений оснастки и державок.
Инструмент для симуляции можно выбирать в библиотеке инструментов. Эта библиотека включает все стандартные инструменты для станков моделей EMCO PC TURN 50/55 и EMCO PC TURN 100/125/155.
Функция просмотра в разрезе позволяет увидеть обычно спрятанные участки.
Все права защищены; воспроизведение возможно только с разрешения EMCO MAIER.
© EMCO MAIER Gesellshaft m.b.H., Hallein 2000
EMCO Win 3D-View Turning Содержание
Содержание
Установка Win 3D-View |
5 |
Вызов Win 3D-View |
6 |
Вызов в WinNC EMCOTRONIC T |
6 |
Вызов в WinNC Fanuc T |
6 |
Вызов в WinNC SINUMERIK Т и PAL Т |
7 |
Вызов в WinNC SINUMERIK 810/840 D |
7 |
Базовые настройки |
8 |
Ввод базовых установок для EMCOTRONIC T, Fanuc 0/21, PAL, SINUMERIK 810/820 Т |
8 |
Ввод базовых настроек для SINUMERIK 810/840 D |
11 |
Настройка державки инструмента |
14 |
Определение заготовки |
17 |
Определение заготовки - SINUMERIK, PA, Fanuc |
17 |
Определение заготовки - EMCOTRONIC T |
18 |
Примеры определения заготовки |
19 |
Симуляция |
20 |
Повышение скорости симуляции |
23 |
Ввод/вывод данных заготовки и державки |
24 |
Создание моделей инструментов |
М1 |
Структура библиотеки инструментов |
М1 |
Структура файла данных модели |
М2 |
Команды для создания модели |
М2 |
2-мерное моделирование |
М3 |
3-мерное моделирование |
М5 |
Математические функции |
М7 |
Цветовые постоянные |
М7 |
Определение инструмента |
М8 |
Примеры моделирования инструментов |
М9 |
Настройки в файле 3DVIEW.INI |
М16 |
Настройки в файле 3DVIEW.INI |
М17 |
EMCO Win 3D-View Turning Установка Win 3D-View
Установка Win 3D-View
Примечания
|
Примечания WinNC EMCOTRONIC, Fanuc, PAL, SINUMENRIK 810/820: Чтобы установить Win 3D-View, версия ПО ЧПУ должна быть не ниже 13.00.
WinNC Heidenhain: Чтобы установить Win 3D-View, версия ПО ЧПУ должна 4.10, 14.10, либо более поздняя.
WinNC SINUMENRIK 810D/840D Turning: Чтобы установить Win 3D-View, версия ПО ЧПУ должна быть не ниже 15.30.
При обновлении WinNC внутри сети необходимо осуществить соответствующее обновление на сервере и на всех сетевых рабочих станциях, где используется Win 3D-View.
|
При сетевой установке (при наличии групповой лицензии) WinNC вам следует сначала установить Win 3D-View на сервере, а затем на всех рабочих станциях.
При установке в системе типа WinCTS необходимо установить Win 3D-View только на обучающей рабочей станции.
|
Сетевой сервер: Каталог для WinNC на сервере. Сетевая рабочая станция: Каталог для WinNC на рабочей станции. WinCTS: Каталог для WinCTS на обучающей рабочей станции.
|
Вставьте диск.
EMCO Win 3D-View Turning Вызов Win 3D-View
