Опис сильфонного аспіратора гх-м (ам-5)

Газовизначник хімічний ГХ-М (АМ-5) являє собою портативний прилад ручної дії, призначений для якісного й кількісного експрес-аналізу наявності в атмосферному повітрі - оксиду вуглецю, сірчистого газу, сірководню, оксидів азоту та ін.

Принцип виявлення і визначення ХНР заснований на зміні фарбування індикаторів при взаємодії з тією або іншою речовиною. Залежно від того, який був узятий індикатор і як він змінив фарбування, визначають тип речовини та приблизну його концентрацію в повітрі.

У комплект приладу входять: набір індикаторних трубок (ІТ), аспіратор сильфонний ГХ-М (ам-5) і інструкція з експлуатації. Для визначення різних концентрацій певних газів використаються специфічні індикаторні трубки (табл. 1). Таблиця 1- Технічна характеристика індикаторних трубок ГХ - М

Газовизначник	Діапазон виміру, %	Допустима погрішність,%
ГХ-М СО-0,25	0,0005-0,025	25
ГХ-М СО-5	0,005-0,25	16
ГХ-М СО2-2	0,25-2	25
ГХ-М СО2-15	1-15	20
ГХ-М СО2-50	5-50	20
ГХ-М SО2-0,007	0,0002-0,007	25
ГХ-М H2S-0,0066	0,00033-0,0066	25
ГХ-М NO+NO2-0,005	0,0001-0,005	25
ГХ-М О2-21	1-21	10
ГХ-М NO-0,01	0,0001-0,01	25
ГХ-М СН2О-0,004	0,00002-0,004	25

Аспіратор являє собою ручний сильфонний прилад (рис. 1) об'ємом одного ходу, рівним 100 мл. Усередині сильфона розташовані пружини, що втримують його в розціпленому положенні. Індикаторна трубка вставляється в спеціальне гніздо, що має форму гумової трубки.

Підготовка і проведення експерименту

На місці проведення дослідження повітря на наявність ХНР розкривають відповідну індикаторну трубку, обломивши обоє її кінця за допомогою пристосування, присутнього на аспіраторі, так, щоб не порушити прокладку і шар порошку. Трубку щільно вставляють у гніздо аспіратора таким чином, щоб стрілка показувала напрямок до аспіратора. Аспіратор пускають у хід, стискаючи сильфон до упору, а потім відпускаючи його. Кінець усмоктування визначають натягом ремінців, що обмежують хід сильфона. Перед наступним стиском робиться пауза в 3 секунди. Десять стисків аспіратора забезпечують просмоктування 1 л повітря. Таким чином, досліджуване повітря пропускається через індикаторну трубку.

Величину концентрації шкідливого газу визначають по шкалі, присутньої на пакуванні й в інструкції. Градуйовану частину ІТ сполучають зі шкалою на пакуванні та беруть на ній значення концентрації, що відповідає границі пофарбованого шару і об'єму повітря, пропущеного через ІТ. Газ, що надходить із трубки в аспіратор варто видаляти після кожного застосування. Для цього необхідно зробити кілька холостих ходів аспіратора без ІТ.

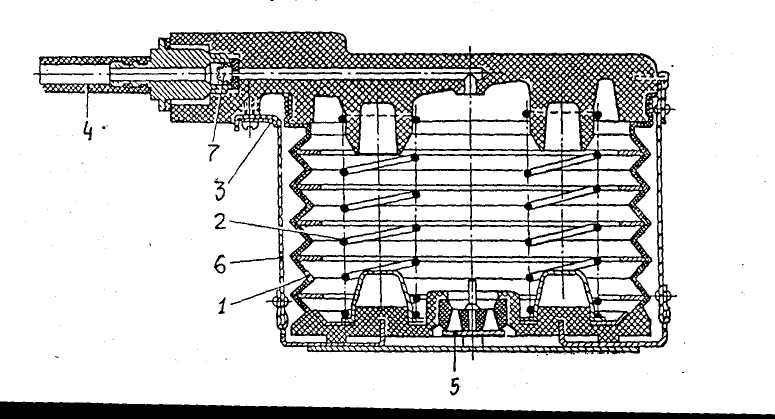

Рис. 1 - Аспіратор типу ГХ-М (АМ-5) (у розрізі)

1 - сильфон; 2 - пружини; 3 - пристосування для обламування кінців індикаторних трубок; 4 - гумова трубка - гніздо для приєднання індикаторної трубки до сильфона; 5 - клапан виходу повітря із сильфона при його стисненні; 6 - решітки обмежники ходу сильфона; 7 - захисний фільтр від засмічення внутрішньої частини сильфона.

ПРАКТИЧНА РОБОТА № 3

ЗАХИСТ ЛЮДИНИ В ПОБУТОВИХ УМОВАХ ВІД НЕБЕЗПЕЧНИХ ФАКТОРІВ ВПЛИВУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

ЗАГАЛЬНІ ВІДОМОСТІ

До небезпечних факторів впливу навколишнього середовища відносяться, насамперед, НС природного і техногенного характеру. З огляду на широке різноманіття вражаючих факторів доцільно зупинитися на методах захисту від тих, які характерні для нашого регіону проживання.

По ступені хімізації промисловості Донецька область посідає перше місце в Україні. Тому небезпека виникнення техногенної НС, у першу чергу, пов'язана з викидом (розливом) хімічно небезпечних речовин (ХНР) у навколишнє середовище. У світі цього потрібно вміти захистити себе й оточення від впливу ХНР. Необхідно прийняти до відома декілька правил.
