1.3. Дефекты кристаллов

Строение реальных кристаллов отличается от идеальных, в реальных кристаллах всегда содержатся дефекты, которые подразделяются на: точечные, линейные, поверхностные и объемные.

Размеры точечного дефекта близки к межатомному расстоянию, самые простые - вакансии - пустой узел кристаллической решетки и наличие межузельного атома, появляются из-за тепловых колебаний атомов. Каждой температуре соответствует равновесная концентрация вакансий и межузельных атомов, пересыщение точечными дефектами достигается при резком охлаждении после высокотемпературного нагрева, при пластическом деформировании и при облучении нейтронами. Ускоряют все процессы, связанные с перемещением атомов - диффузия, спекание порошков и т.д., повышают электросопротивление, но почти не влияют на механические свойства чистых металлов. На рис.5 представлены разновидности точечных дефектов в кристаллической решетке.

Рис.5

а – вакансии; б – межузельный атом; в – примесный атом внедрения

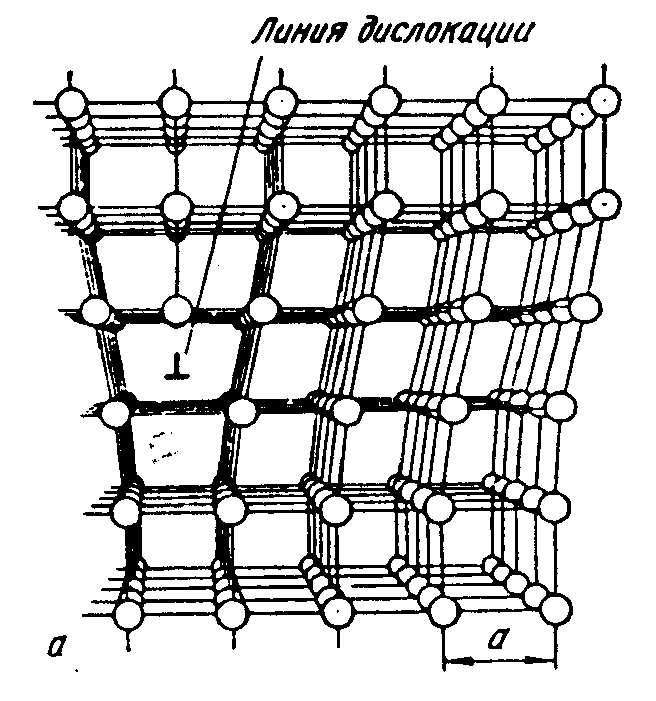

Линейные дефекты характеризуются малыми размерами в двух измерениях, но имеют значительную протяженность в третьем измерении. Важнейший вид линейных дефектов - дислокации. Вокруг дислокаций решетка упруго искажена. Плотность дислокаций - суммарная длина всех линий дислокаций в единице объема. Дислокации значительно влияют на свойства материалов, участвуют в фазовых превращениях, рекристаллизации, служат готовыми центрами при выпадении второй фазы из твердого раствора, влияют на прочность кристаллов, увеличивая ее в несколько раз по сравнению с отожженным состоянием. На рис.6 представлен один из видов линейной дислокации.

Рис.6

Поверхностные дефекты имеют малую толщину и значительные размеры в двух измерениях. Обычно это места стыков двух ориентированных участков кристаллической решетки. Ими могут быть границы зерен, границы фрагментов внутри зерна, границы блоков внутри фрагментов. Фрагменты имеют угол разориентировки не более 5⁰ , такие границы называют малоугловыми границами. Для поликристаллических материалов границы между зернами представляют собой переходный слой, в котором нарушена правильность расположения атомов, имеются скопления дислокаций, повышена концентрация примесей. Границы между зернами - большеугловые дефекты, значительно влияют на физические и механические свойства материалов: чем меньше зерно - тем выше предел текучести, вязкость и меньше хрупкость.

1.4. Структура полимеров, стекла и керамики

Полимерами называют вещества с большой молекулярной массой ( 10⁴ ), у которых молекулы состоят из одинаковых групп атомов - звеньев. Каждое звено представляет молекулу исходного низкомолекулярного вещества - мономера. В зависимости от характера связей между линейными молекулами полимеры разделяют на термопластичные и термореактивные.

Термопластичные способны многократно размягчаться при нагреве и твердеть при охлаждении без изменения своих свойств.

Термореактивные при повторном нагреве остаются твердыми вплоть до полного термического разложения.

Различие объясняется тем, что у термопластичных между молекулами действуют относительно слабые силы Ван-дер-Ваальса, при нагреве эти связи ослабляются и материал размягчается; у термореактивных дополнительно к молекулярным связям имеются поперечные ковалентные связи между молекулами.

Имеют аморфную структуру с различной степенью кристаллизации.

Стекло представляет собой аморфное вещество, образующееся при сплавлении оксидов или безоксидных соединений. Стеклообразующими являются оксиды SiO₂ , B₂O₃ , P₂O₅ , GeO₂ . Структура аморфного стекла возникает при охлаждении стеклянной массы, когда повышение ее вязкости препятствует кристаллизации.

Керамику получают при высокотемпературном спекании порошков. При нагреве исходные материалы взаимодействуют между собой, образуя кристаллическую и аморфную фазы. Керамика представляет пористый материал, аморфная фаза является стеклом, которое по химическому составу отличается от кристаллов. Имеет поликристаллическую структуру с прослойками стекла и с беспорядочным расположением зерен и поэтому однородна по свойствам. Обладает хрупкостью.

Ситаллы или стеклокристаллические материалы получают из стекол специального состава при помощи контролируемой кристаллизации. Структура представляет смесь очень мелких беспорядочно ориентированных кристаллов и остаточного стекла ( по химическому составу отличается от исходного). Для образования кристаллов вводят Li₂O , TiO₂ , Al₂O₃ . Имеют применение фотоситаллы - фоточувствительные материалы и термоситаллы - износостойкие материала (узлы трения, защитные эмали, стабильные диэлектрики, платы).

Жидкие кристаллы. Это жидкости с упорядоченной молекулярной структурой. Занимают промежуточное место между кристаллами и жидкостями с беспорядочным расположением молекул. Обладают анизотропией свойств: показатель преломления света, удельное электрическое сопротивление, диэлектрическая проницаемость, вязкость и т.д. Структура жидких кристаллов легко изменяется под действием давления, электрического поля, нагрева, что позволяет управлять их свойствами, создавать чувствительные индикаторы. Значение имеют органические вещества, у которых молекулы имеют удлиненную форму.
