Створення звіту за результатами виконаного розрахунку
У вступі й аналізі розрахункових даних прикладеного зразка (файл Приклад роботи сейсміка.doc) необхідно змінити характеристики будинку (поверховість, розміри в плані, розміри колон, діафрагм, плит перекриттів)
Для того щоб змінити рис 1.1. План першого поверху:
відкрийте вікно Текущий этаж за допомогою меню Вид Чертеж Текущий этаж;
відкрийте вікно Вид Отобразить Друга закладка – «размеры» Ставимо прапорці напроти позицій колонны, стены (Рис. 27.) Четверта закладка – прочее Ставимо прапорці навпроти оси и расстояние между осям (Рис. 28.);
натискаємо на зелену галочку;
закриваємо меню;
натискаємо на клавіатурі кнопку Prt Sc(Print screen);
відкриваємо документ Приклад роботи сейсміка.doc і натискаємо на малюнок 1.1. правою кнопкою миші й вибираємо Вставити. (Рис. 29.);
повинна відбутися заміна рисунку.

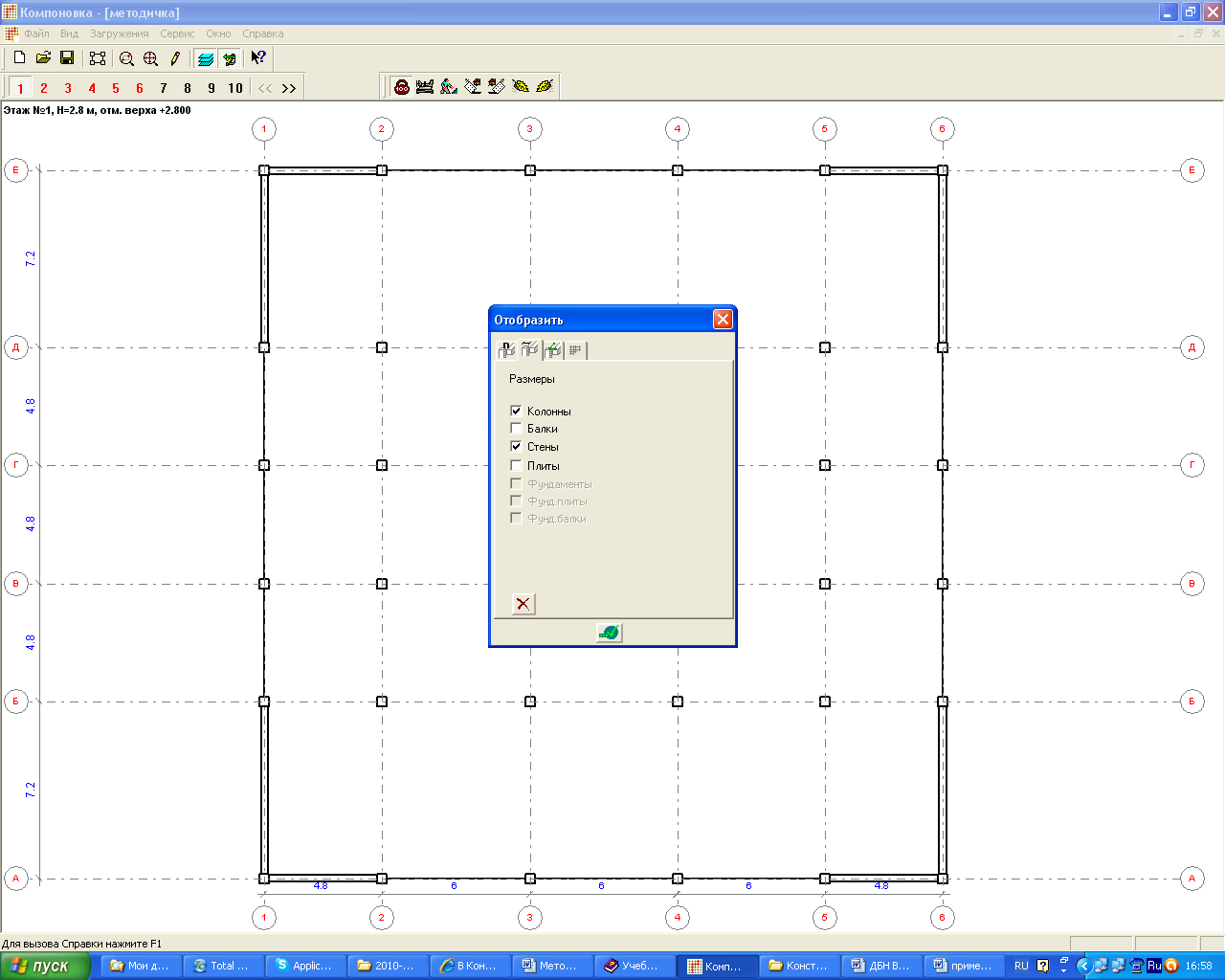

Позначка розмірів колон і стін
Позначка осей і відстані між осями

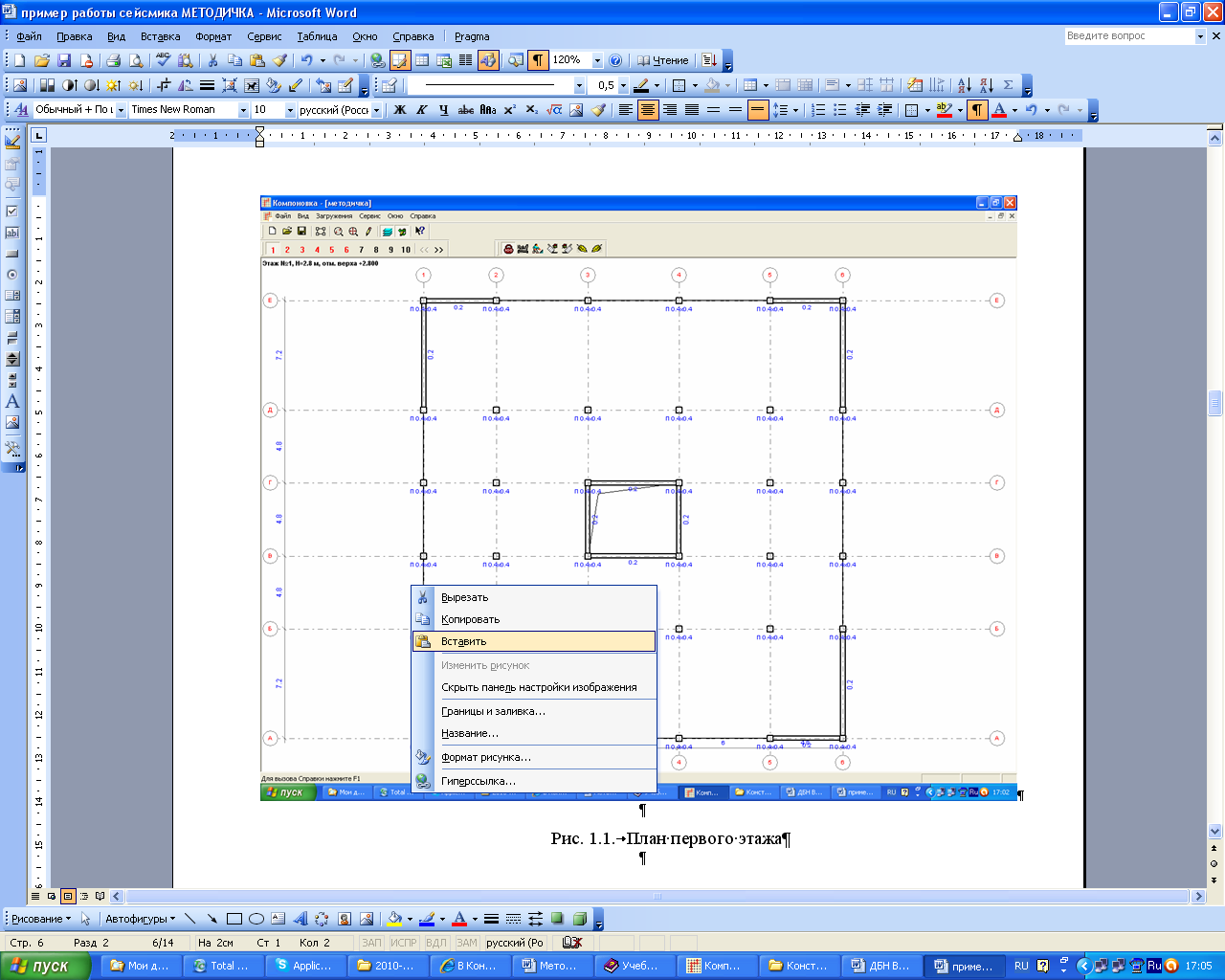

Вставка рисунку 1.1
Для того, щоб змінити рисунок 1.2. Ізометрія:
необхідно повернутися в меню Главный вид натисніть Вид Главный вид;
відкрийте вікно Все здание за допомогою меню Вид Вид 3D Все здание;
відкрийте вікно Копировать изображение окна за допомогою меню Файл Копировать изображение окна;
відкриваємо документ Приклад роботи сейсміка.doc і натискаємо на малюнок 1.2. правою кнопкою миші й вибираємо Вставити (Рис. 30.);
повинна відбутися заміна рисунку.
Вставка малюнка 1.2
Для того щоб змінити рисунок 2.1. Комп'ютерна модель будинку. Загальний вид:
необхідно повернутися в меню Главный вид натисніть Вид Главный вид;
відкрийте вікно Результаты МКЭ расчета за допомогою меню Вид Результаты МКЭ расчета;
відкрийте вікно Копировать изображение окна за допомогою меню Файл Копировать изображение окна;
відкриваємо документ Приклад роботи сейсміка.doc і натискаємо на малюнок 2.1. правою кнопкою миші й вибираємо Вставити (Рис. 31.).

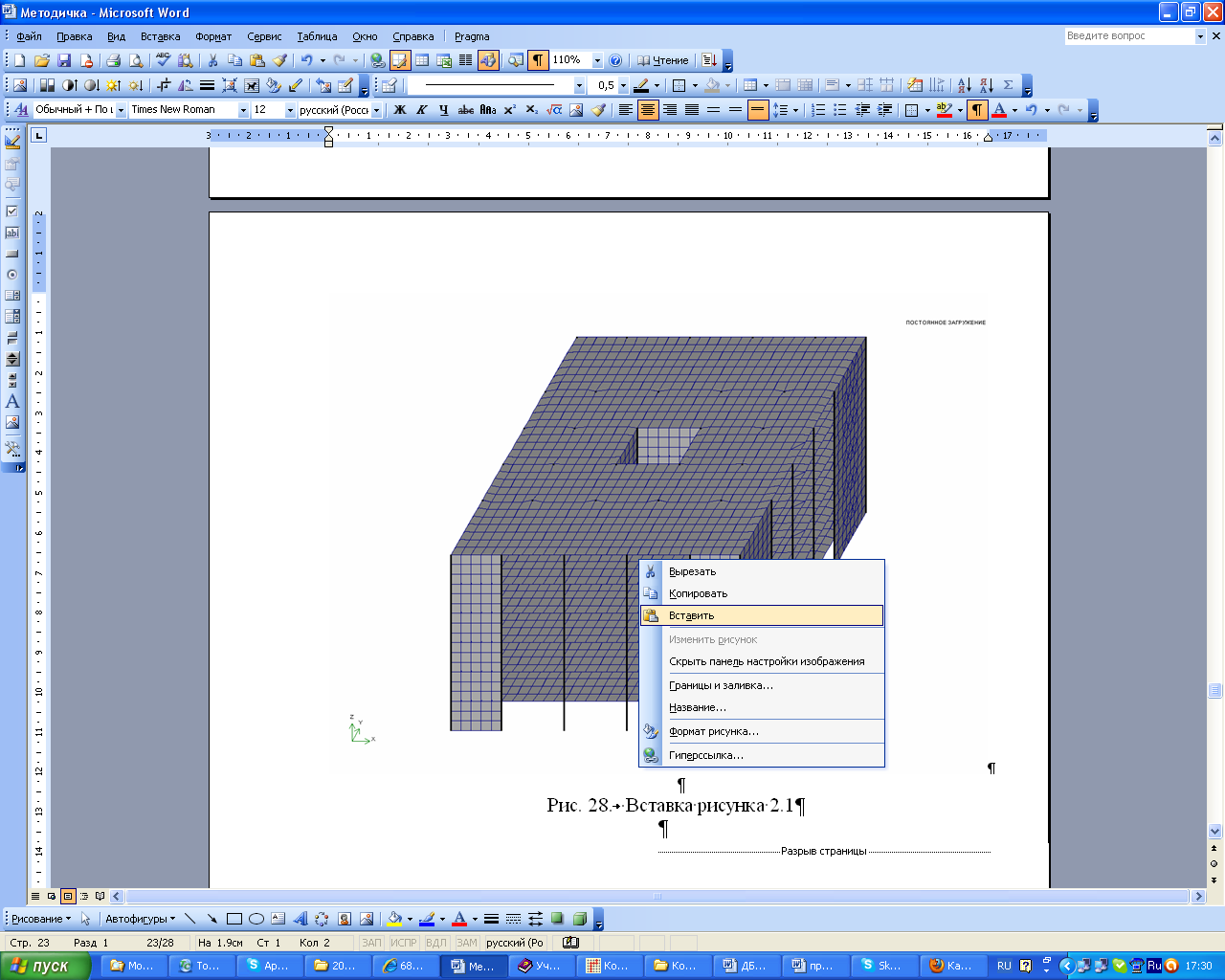

Вставка рисунку 2.1
Редагування Таблиці 2.1 виконується відповідно до бланка завдання. Для колон редагується стовпець 2, для діафрагм жорсткості стовпці 2 і 3 (тільки параметр Н) Табл. 2.1.
Жорсткості елементів у розрахунковій схемі будинку
№ т.ж. |
Геометричні параметри |
Фізико-механічні параметри |
Положення в конструктивній схемі будинку |
1 |
2 |
3 |
4 |
1 |
40 X 40 |
Ro=2.5,E=3e+006 |
Колони |
2 |
Пластина H 20 |
E=3e+006,V=0.2,H=20,Ro=2.5 |
Плити перекриттів |
3 |
Пластина H 20 |
E=3e+006,V=0.2,H=20,Ro=2.5 |
Діафрагми твердості |
Редагування Таблиці 2.2 виконується відповідно до бланка завдання. Змінюється тільки стовпець №3 для рядків №4-5. Величини К1, К2, К3, Кгр задаються відповідно до розділу 2.5 даних методичних вказівок. Величина а0 приймається рівною 0,1; 0,2 відповідно для районів сейсмічністю 7 і 8 балів. (Табл. 2.2.).
