Завдання конструктивних елементів типового поверху
Завдання колон
Для завдання колон:
відкрийте вікно Добавить колонну за допомогою меню Схема добавить элементы Добавить колонну;
у вікні діалогу, що відкрилося, задайте параметри колон (тільки розміри b і h) і розставте відповідно до бланка завдання (Рис. 8., Рис. 9.);
розстановка колон виконується шляхом одного натискання лівої кнопки миші при наведенні курсору на перетин осей.
Примітка:
1. Перетин колон приймається прямокутним, і задається в метрах.
2. Колони необхідно задавати також по торцях діафрагм і ядер жорсткості.
Завдання параметрів колони
Завдання колон
Завдання діафрагм жорсткості

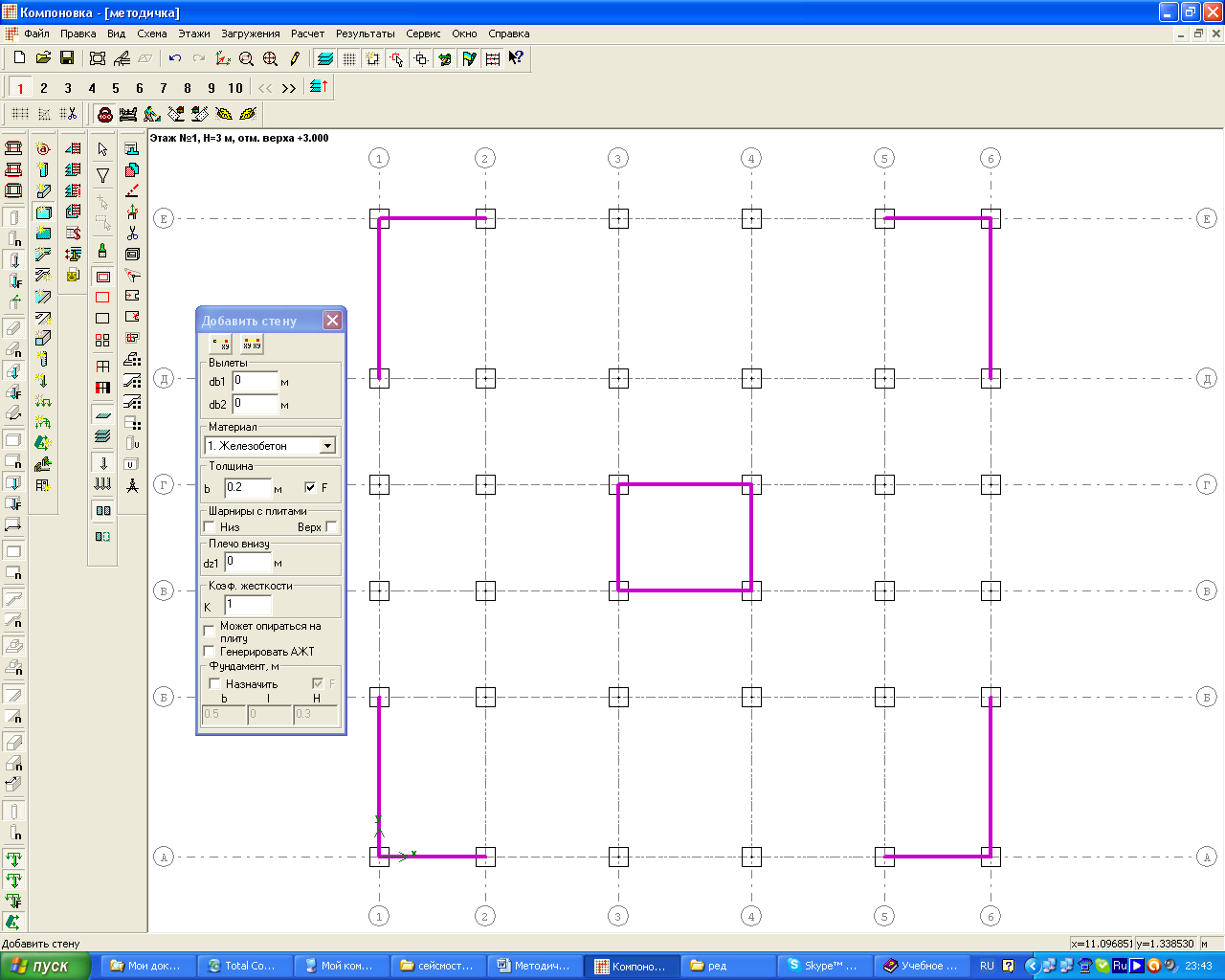

Для завдання діафрагм жорсткості (стін):
відкрийте вікно Добавить стену за допомогою меню Схема добавить элементы Добавить стену;
у вікні діалогу, що відкрилося, задайте товщину діафрагм жорсткості (інші параметри без зміни) і розставте їх відповідно до бланка завдання (Рис. 10., Рис. 11.);
для розміщення стін необхідно підвести курсор до перетин осей «1» і «А»і один раз натиснути ліву кнопку миші, потім клікнути на перетин осей «2», і «А»;
Аналогічно задайте інші діафрагми.
Завдання параметрів стін
Завдання стін

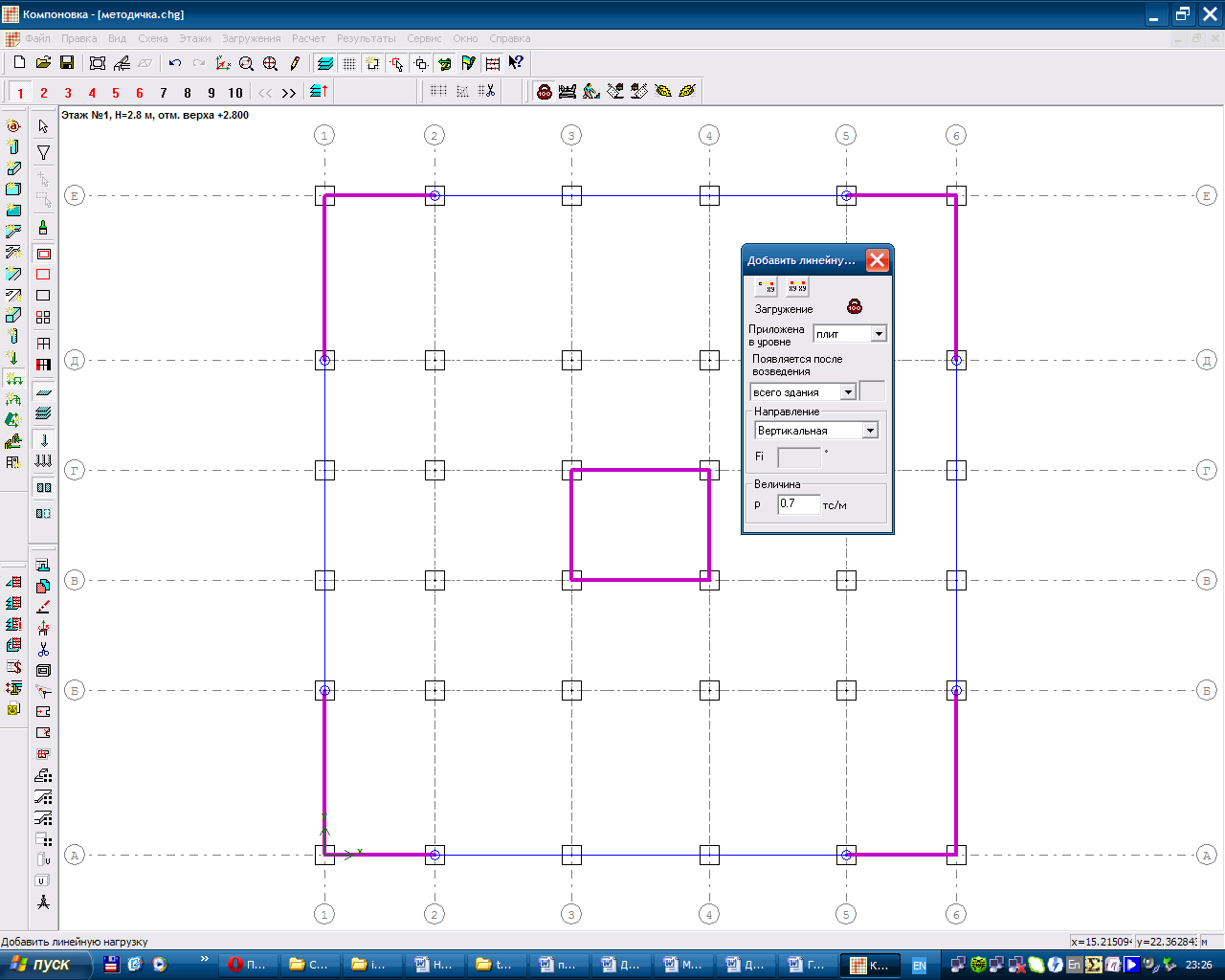

Завдання навантежень від зовнішніх перегородок
Робота огороджуючих конструкцій у безригельному каркасі моделюється, як навантаження. Для завдання цього навантаження:
відкрийте вікно Добавить линейную нагрузку за допомогою меню Схема добавить элементы Добавить линейную загрузку;
у вікні діалогу, що відкрилося, задайте навантаження 0,7 тс/м2 (Рис. 12. інші параметри без зміни) і розставте їх по периметру поміж діафрагм жорсткості (Рис. 13.).
Завдання лінійного навантаження
Завдання зовнішніх перегородок
Завдання плити перекриття
Для завдання плити перекриття:
відкрийте вікно Добавить плиту за допомогою меню Схема добавить элементы Добавить плиту;
у вікні діалогу, що відкрилося, задайте товщину плити перекриття й величини навантажень (інші параметри залишаються без зміни) відповідно до бланка завдання (Рис. 14.);
для завдання плити необхідно клікнути на перетині осей «1» і «А», потім послідовно клікнути по вузлах контуру (перетин осей «1» і «Е» перетин осей «6» і «Е» перетин осей «6» і «А», перетин осей «1» і «А») - контур буде замкнено (Рис. 15.);

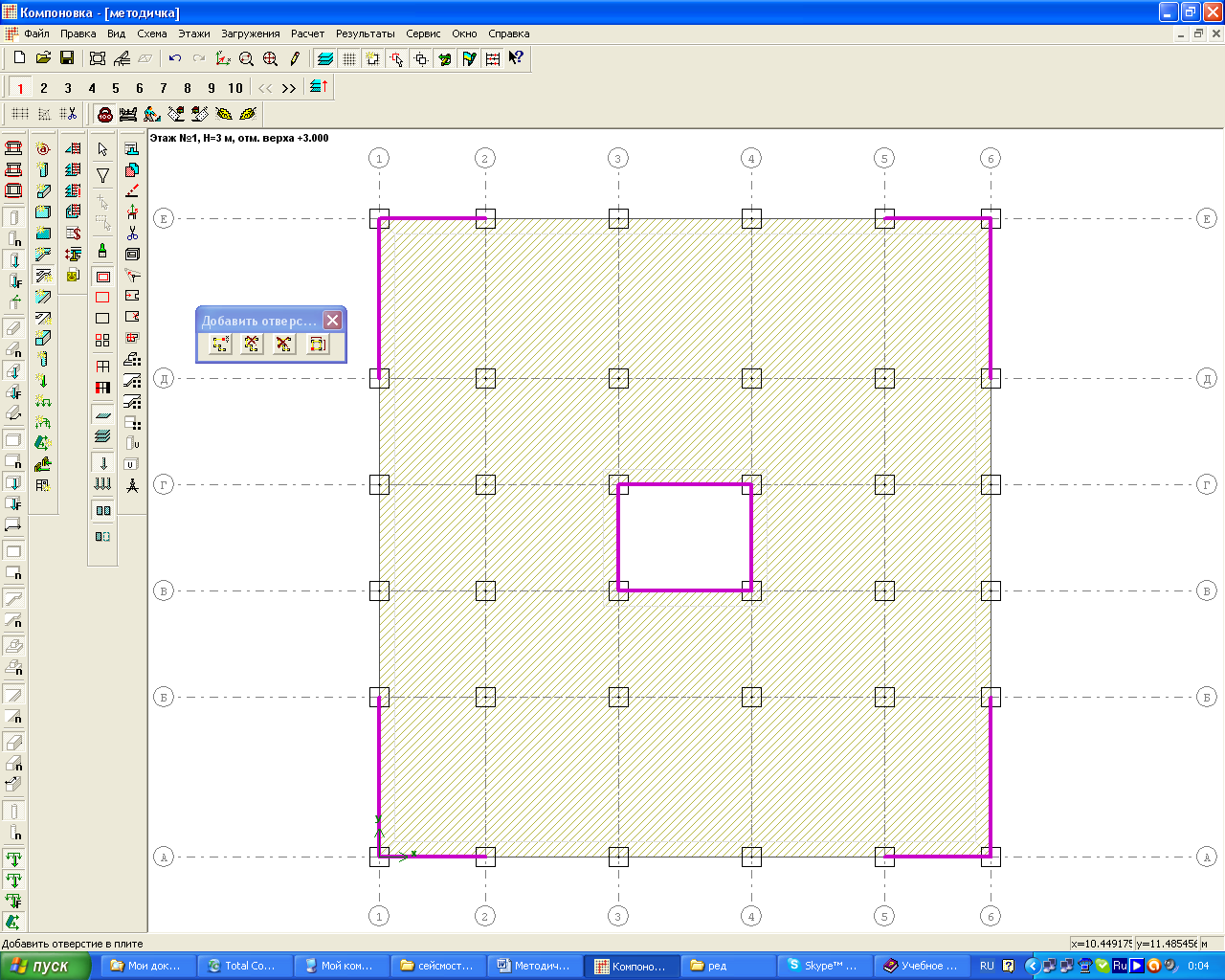

для завдання отвору в плиті перекриття відкрийте вікно Добавить отверстие в плите за допомогою меню Схема добавить элементы Добавить отверстие в плите;
для завдання отвору в плиті необхідно клікнути на перетині осей «3» і «В», потім послідовно клікнути по вузлах контуру (перетин осей «3» і «Г» перетин осей «4» і «Г» перетин осей «4» і «В», перетин осей «3» і «В») - контур отвору буде замкнено (Рис. 16.).
Завдання параметрів плити
Завдання плити
Завдання отвору в плиті
Примітка:
1. Отвір у плиті перекриття задається у ядрі жорсткості.
2. У тому випадку, якщо отвір у плиті перекриття виходить на контур плити (схеми № 2 і 7 в вихідних данних), завдання його проводиться іншим шляхом: через команду Перенести или добавить узел контура за допомогою меню Схема Корректировка Перенести или добавить узел контура.

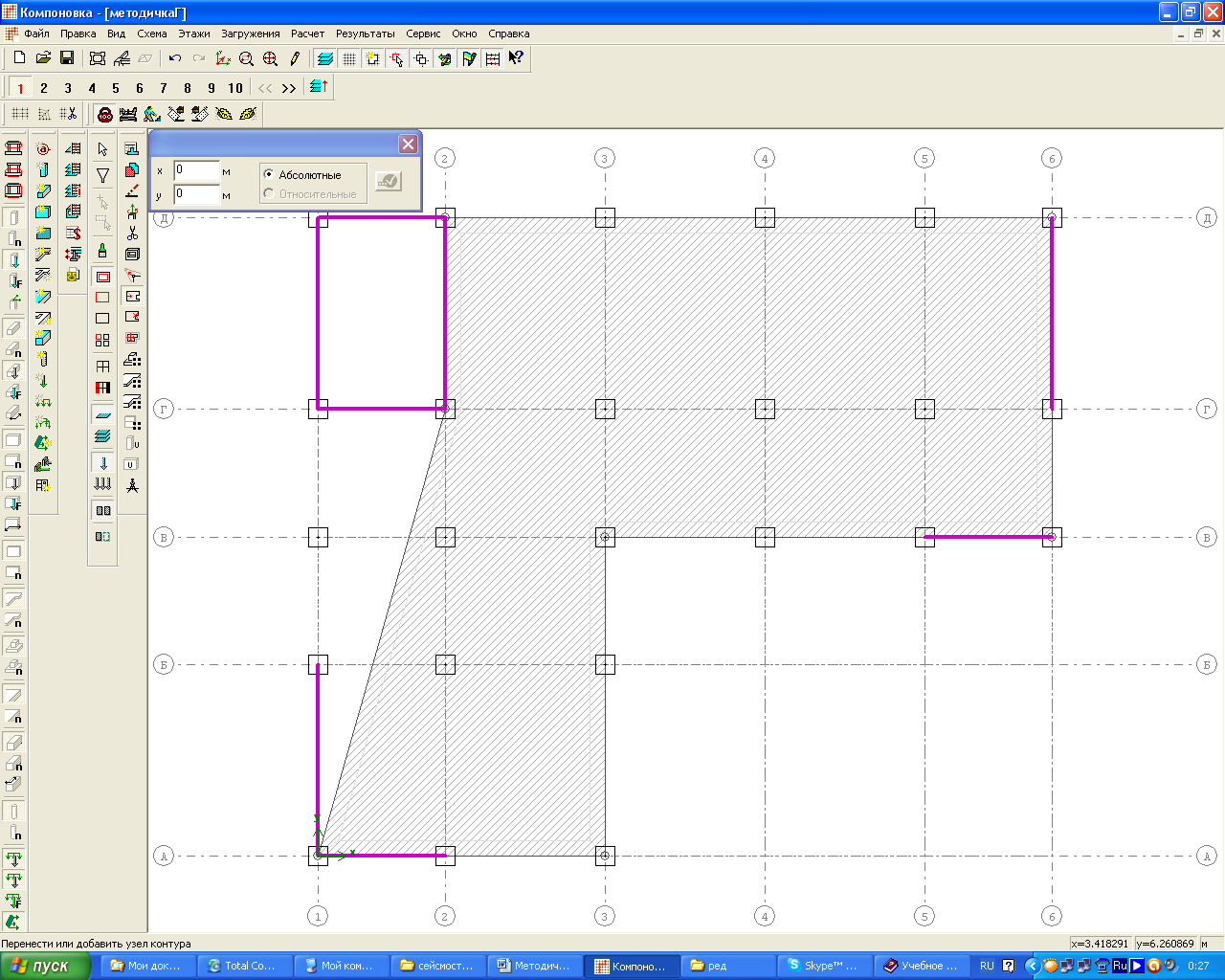

Для завдання отвору в плиті необхідно клікнути на перетин осей «1» і «Д», потім клікнути на перетин осей «2» і «Д» (Рис. 17.);

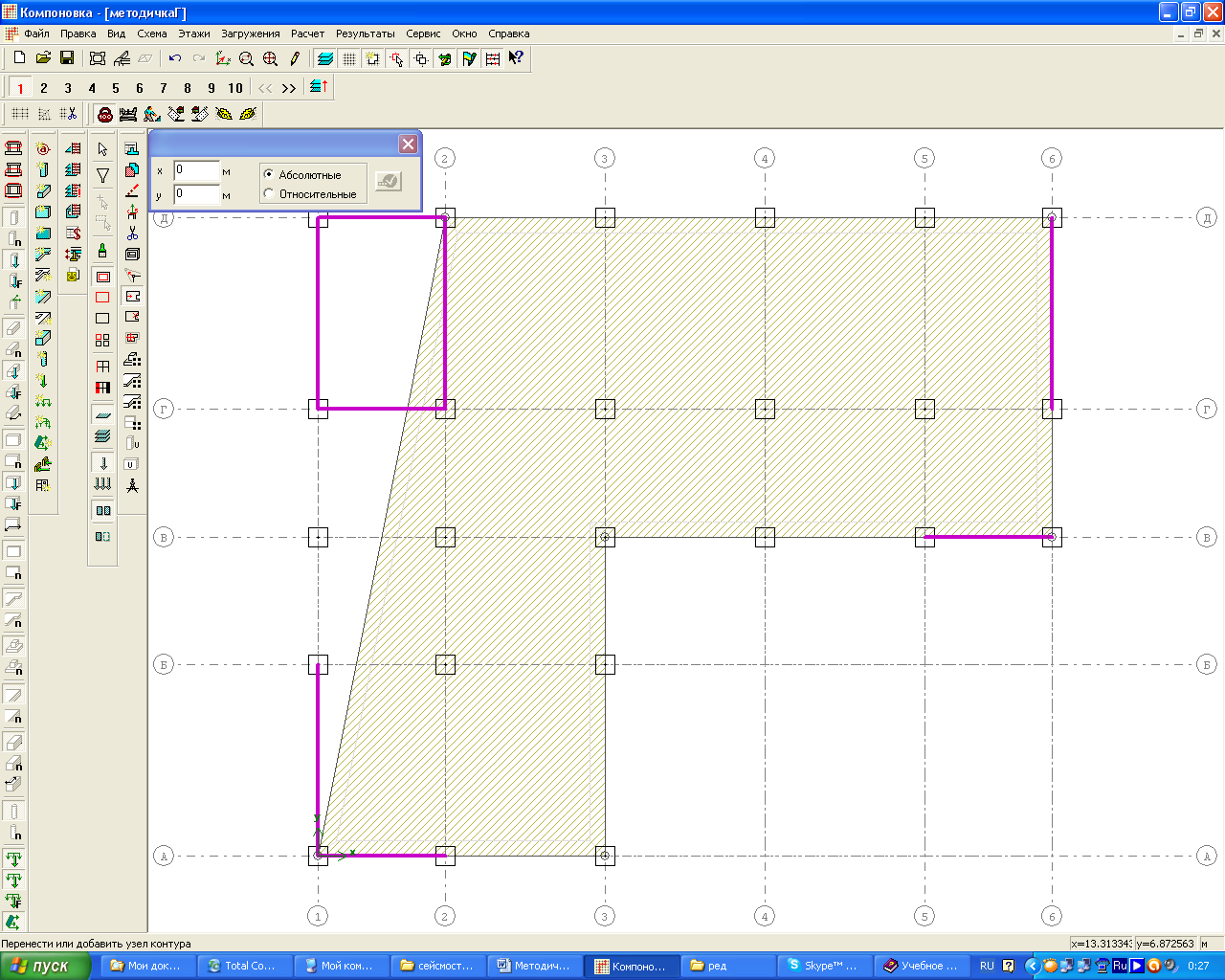

клікнути на перетин контуру плити й осі «Г», потім клікнути на перетин осей «2» і «Г» (Рис. 18.);

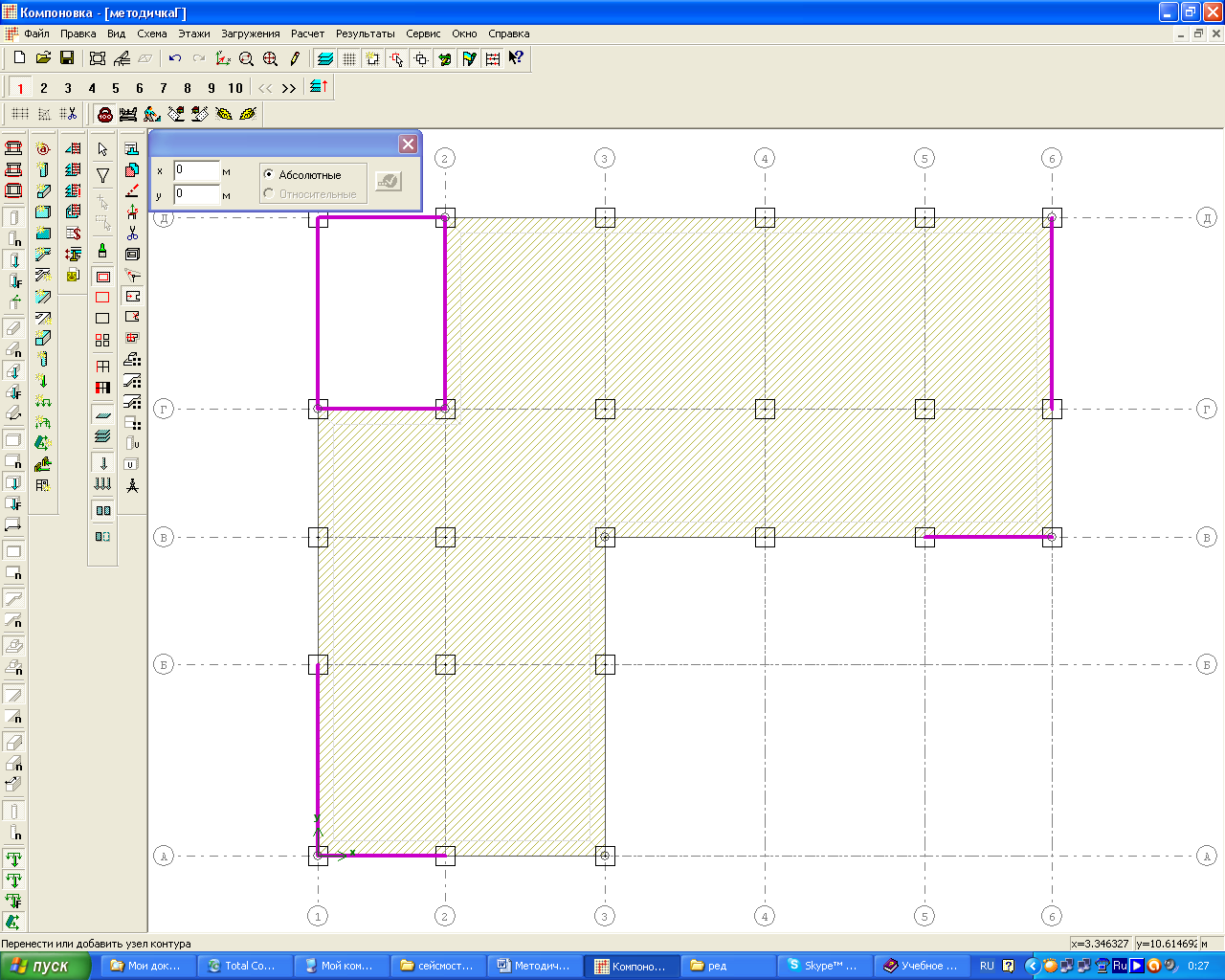

клікнути на перетин контуру плити й осі «В», потім клікнути на перетин осей «1» і «Г» (Рис. 19.).
Завдання отвору в плиті, який виходить на контур
Завдання отвору в плиті, який виходить на контур
Завдання отвору в плиті, який виходить на контур
