Сооружения, в которых очистка происходит в условиях близких к естественным.
В естественных условиях различают 2 вида:
поля орошения и поля фильтрации, на которых происходит фильтрование сточных вод и их очистка;
водоемы (биологические пруды) заполняемые протекающей сточной водой.
Биологические пруды имеют глубину 0,5 – 1 м для обеспечения прогрева воды и в протекающей воде происходит окисление органических веществ. Биологические пруды обычно используются для доочистки сточных вод.
В сооружениях первого вида питание кислородом осуществляется за счет непосредственного поглощения его из воздуха микроорганизмами.
В сооружениях второго вида питание кислородом происходит за счет диффундирования его через поверхность воды (реаэрация) или за счет механической аэрации.
Полную расчетную площадь полей определяют по выражению:
для - полезная орошаемая площадь, га;
-площадь резервных (запасных) участков на период, когда орошение не производится;
-коэффициент, учитывающий увеличение площади за счет устройства вспомогательных сооружений (ограждающие валики, разводящие и осушительные каналы, дороги и т.д.), 0,15 – 0,25.
где - расчетный расход сточной воды;
- нагрузка на поля орошения.
Например: =50000 м3/с, =50,
. 1 га=100×100 м.
Для очистки больших расходов порядка 50000 м3/с требуется площадь более 1000 га, что затрудняет использование полей орошения.
5.Выбор основных насосов. Последовательная и параллельная работа насосов.
Насосы подбирают по каталогам насосного оборудования, выпускаемого промышленностью с учётом необходимых требований. Тип насоса выбирают в зависимости от его назначения, расчётных значений напора и подачи, рода перекачиваемой жидкости и других факторов.
Выбранный насос должен устойчиво, с высоким КПД, без кавитации работать во всём диапазоне подач. Насосная станция с выбранными насосами должна иметь приемлемый график водоподачи (водоотвода).
При расчётных подачах Q<2 м3/с предпочтение следует отдавать наиболее надёжным, простым по конструкции и лёгким в эксплуатации центробежным насосам горизонтального исполнения.
В каталогах насосного оборудования для каждого типа насоса имеются сводные характеристики H-Q, по которым для заданных Hр и Qр можно установить марку и частоту вращения вала насоса. Марка насоса определяется по свободному графику рабочих полей насосов отдельных марок. Выбирают тот насос, который обладает следующими параметрами:
имеет максимальный КПД;
минимальные размеры;
минимальный вес;
отечественное производство.
Высота всасывания насосов отсчитывается от минимального УВ в водоприемнике до оси насоса. Допустимая высота всасывания определяется:
, м

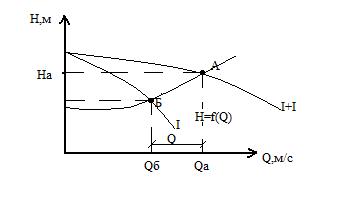

Параллельная работа.
При одинаковых напорах подача удваивается. При изменении характеристики насосов получим новую рабочую т.А. Из рассмотр. графика видно, что при совместной работе 2-х насосов подача меньше, чем сумма подач насосов.
Последовательная работа.
В случае, когда напор создаваемый одним насосом недостаточен, используется последовательное включение насосов.
для построения совместной характеристики складываем напоры при одинаковых подачах.
это показывает, что последовательное включение насосов менее экономично, чем использование 1 насоса.
