2.7. Вибрационно-сейсмические системы.
Эти системы, также как и системы с виброчувствительными кабелями, реагируют на колебания или деформации контактирующей с ними среды. Однако здесь обычно используются датчики, устанавливаемые непосредственно в грунт или на массивные стены, и регистрирующие низкочастотные (сейсмические) колебания (смещения) почвы или стены.
Системы, как правило, обеспечивают скрытую установку и позволяют защитить как огражденные, так и неогражденные периметры.
Примеры сейсмических ТСО: ТСО «Модуль-200».
2.8. Электромеханические системы.
Принцип действия электромеханических датчиков основан на восприятии механических воздействий, создаваемых нарушителем, и преобразовании этих воздействий в изменения параметров электрической цепи. Наиболее простыми из данной группы являются прямоконтактные датчики, воздействие на которые приводит к непосредственному замыканию или размыканию цепи. Эти датчики представляют собой выключатели нажимного действия (кнопочные устройства), применяемые для блокировки дверей, окон, форточек, люков и других открывающихся конструкций. При открывании, например, двери происходит разрыв электрической цепи шлейфа блокировки.
В качестве проволочных датчиков используется тонкий провод, алюминиевая фольга, а также токопроводящий состав “Паста”. При разрушении заблокированных конструкций происходит разрушение и датчиков, что приводит к разрыву цепи шлейфа блокировки.
Натяжные датчики представляют собой несколько рядов стальной проволоки, натянутой по периметру охраняемого объекта между вертикальными колоннами (стыковыми, промежуточными и сигнальными). В сигнальных колоннах установлены микровыключатели, которые срабатывают как при обрыве, так и при натяжении проволоки в момент раздвигания ее рядов при попытке нарушителя проникнуть на объект. Данное устройство может быть выполнено также в виде козырька над забором.
Примеры штатных электромеханических ТСО: «Трос», «Кристалл», П-12, КЗУ 15Н1459.
2.9. Системы "активной" охраны периметров.
Данные системы предполагают «отпугивание» или поражение нарушителя с помощью короткого электрического импульса.
Принцип работы ЭЗ представлен на простейшей однополюсной схеме (рис. 6).

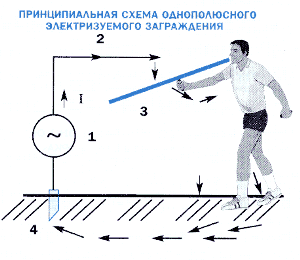

Рис. 6. Принципиальная схема однополюсного электризуемого заграждения:
1 – источник электрической энергии; 2 – кабельная сеть; 3 – линейная часть; 4 – заземлитель.
В общем виде ЭЗ включает следующие основные элементы: источник электрической энергии; кабельную сеть; линейную часть; заземлитель. Один из выводов источника электрической энергии (ИЭЭ) этого простейшего ЭЗ заземлен, другой подключен к линейной части. Объект воздействия, прикоснувшись какой-либо частью тела к линейной части, оказывается под воздействием фазного напряжения.
Около 40 лет успешно используется периметральная система активной охраны "Кактус". Между стойками на изоляторах натягиваются провода, по которым пропускается высоковольтное напряжение. Помимо этого по проводам проходит импульс с плавающей частотой, таким образом, поймать момент, когда проходит импульс, нельзя.
Примеры штатных активных ТСО: ТСО «Кактус», ЭЗ «Сетка П-100», ЭЗ «Импульс».
Выводы по вопросу: защита периметра охраняемого объекта - комплексная задача, для эффективного решения которой очень важен правильный выбор охранной системы и оптимальное сочетание физического барьера, затрудняющего проникновение на объект, со средствами охранной сигнализации. Среди множества современных периметральных охранных систем невозможно выделить одну, которая была бы самой универсальной и наилучшей со всех точек зрения. Поэтому при проектировании систем охраны периметра необходимо учитывать множество факторов: возможность выделения полосы отчуждения, рельеф местности, конструкцию и материал ограды, растительность, наличие вблизи железных или автомобильных дорог и др.
Заключение
Специфика российских условий проектирования и эксплуатации АСО связана с разнообразием климатических условий. Система должна выдерживать сезонные колебания температуры, сильные ветры, снегопады и метели, иней, град, дожди, туманы и т.п. Решение данной задачи привело к принятию на вооружение чрезвычайно сложных АСО, требующих от эксплуатирующего их личного состава, высоких знаний, твёрдых навыков и неснижаемой бдительности.
