Тема 31. Основы устройства и принципы функционирования автоматизированных систем охраны.
Введение
Охранение боевой стартовой позиции рп осуществляет дежурная смена охраны и обороны – караул (ДСОО-К) БСП полка в составе 8 человек, возглавляемая офицером или прапорщиком. В огневом сооружении, расположенном на караульном помещении создается круглосуточный боевой пост часового, в караульном помещении - круглосуточный боевой пост оператора технических средств охраны.
По периметру боевой стартовой позиции развертывается техническая система охраны 15Ц1М, которая включает: средства предупреждения (заборы внешнего и внутреннего ограждения); средства обнаружения (сейсмическое - "Модуль М-200", радиолучевое - "Пион ", или "Обелиск", комбинированное - "Бриг" на основе трибоэлектрических, емкостных и индивидуальных датчиков или емкостное - "Бизань"); средства поражения (электризуемое заграждение "Сетка – П 100").
Средства поражения предназначены для уничтожения противника (нанесения ему потерь) при попытке проникнуть на охраняемую территорию. В унифицированных АСО в качестве средств поражения применяются электризуемые заграждения и минно-взрывные устройства. Электризуемые заграждения допускают их применение в нескольких режимах. Применяемые минно-взрывные заграждения, как, например, "Кактус-Д", допускают их использование до снаряжения минами как средства обнаружения.
Вопрос №1. Назначение, состав, основные характеристики АСО БСП.
1.1. Автоматизированная система охраны бсп 15ц1м.
Унифицированная система охраны 15Ц1М предназначена для защиты важных объектов от возможных диверсий, совершаемых путём скрытого проникновения нарушителя к охраняемым сооружениям по земле или путём подкопа, а также открытого нападения диверсионных групп противника.
Система 15Ц1М обеспечивает:
- предупреждение случайных лиц о запрещении вторжения в пределы запретной зоны объекта;
- обнаружение нарушителей, пытающихся проникнуть в запретную зону объекта, с наглядным отображением информации о срабатывании датчиков технических средств на пульте оператора;
- сдерживание (поражение) противника, проникающего к сооружениям объекта;
- защиту личного состава дежурной смены охраны и обороны караула от воздействия противника;
- непрерывное отображение состояния технических средств охраны и дистанционное управление ими.
Система 15Ц1М обеспечивает непрерывную круглосуточную охрану и оборону стационарных объектов и сохраняет работоспособность при установке аппаратуры на пересечённой местности (рис 1).

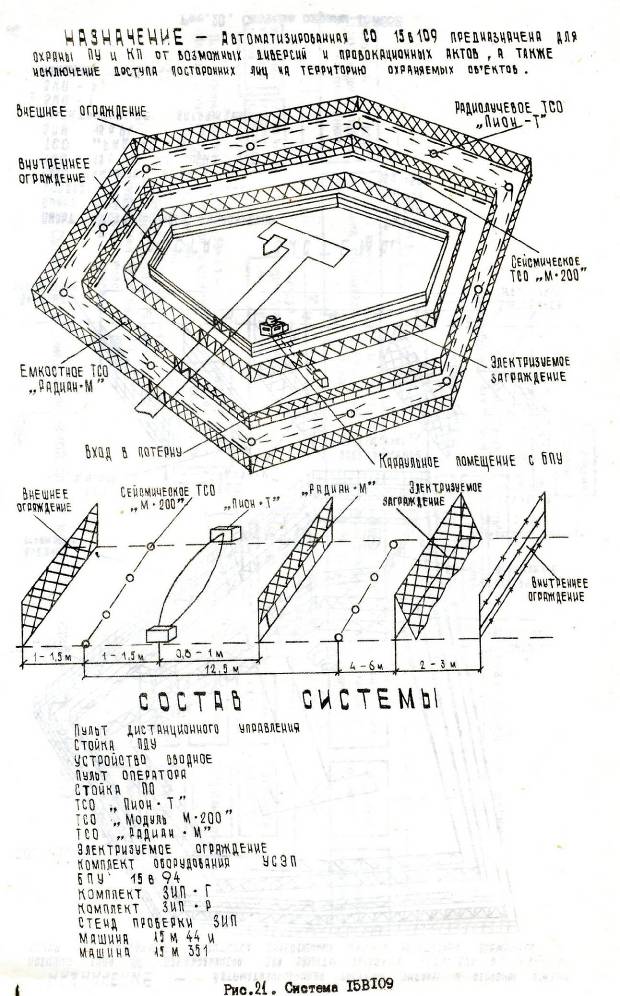

Рис.1. Установка элементов системы 15Ц1М на местности.
Аппаратура, работающая на открытом воздухе, сохраняет работоспособность при:
- температуре от минус 50°С до +50°С;
- влажности 98% при t = +25°C;
- скорости ветра до 25 м/с;
- сухом снежном покрове до 90 см;
- проникновении талых вод до 20 см.
Система 15Ц1М обеспечивает подключение до трех базовых вариантов унифицированной системы охраны (УСО) общим периметром охраны и обороны до 9000 м. Базовая УСО обеспечивает охрану и оборону объектов с периметром охраняемой зоны до 3000 м.
Электропитание
- по переменному току 380/220 В, частотой 50±2 Гц;
- по постоянному току 28,5±1, 4 В.
Потребляемая мощность по переменному току - 40 кВА, по постоянному току - 12 кВт.
В случае отключения системы от внешнего электроснабжения питание потребителей УСО (за исключением ЭЗ и пульта оператора ОП-К) осуществляется от комплекта аккумуляторных батарей в течение 5 часов.
В комплект оборудования базовой УСО входят:
1. Аппаратура 15Ц2 в составе:
- пульт оператора командного пункта 15Ц3 (По-К) - 1 шт.;
- пульт оператора объекта (ПО-О) - 1 шт.;
- логическое устройство (ЛУ) - 1 шт.;
- устройство вводное защитное объекта (УВЗ-О) - 1 шт.;
- устройство вводное защитное огневого сооружения (УВЗ-ОС) -1 шт.;
- устройство вводное защитное командного пункта - (УВЗ-К) - 1 шт.;
- МПУ-16 -1шт.;
2. Кодо-замковое устройство (15Н1459-1) -1 шт.;
(15Н1459-2) -3 шт.;
(15Н1459-3) -4 шт.;
- пост типа ПКЕ-212-1 УЗ - 3 шт.
3. Аппаратура электропитания 15Н1341 - 1 комплект.
4. Технические средства обнаружения в составе:
- "Обелиск-М" или "Пион-Т" - 15 комплектов;
- сейсмическое средство обнаружения "Модуль М-200М" - 5 комплектов;
- техническое средство обнаружения "Бриг" (Радиан-М) - 10 комплектов;
- соединительный ящик СЯ42-19-0/А - 1 комплект;
- выключатель блокировочный.
5. Электризуемое заграждение 15Ц4 - 1 комплект;
6. Машина ремонтно-регламентных работ 15М54 с комплектом подвижного ЗИП - 1 комплект;
7. Комплект ремонтного оборудования 15М55 - 1 комплект,
8. Аппаратура 15Ц4 в составе:
- стойка питания ЭЗ(СПЭЗ) - 1 шт.;
- пульт питания ЭЗ (ППЭЗ) - 1 шт.;
- разъединитель высоковольтный трехполюсный РВЗ-10/400-УЗ-1 -1 шт.;
- сетка 100 -2 шт. (1500м. )
- блок контроля питания - 1 шт.;
- трансформатор НОСК-3 - 1 шт.;
- трансформатор ТСЗ-40В-79УЗ - 1 шт.;
- трансформатор НОМ-6У43000/1ООВ -6 шт.;
- трансформатор ТПЛ-3 - 3 шт.;
- рубильник трехполюсный ЯРП11-301М -1шт.
Комплекты 15Н1341 и 15Р15 в составе:
- блок питания -5 шт.;
- блок преобразователя -1шт.;
- батарея аккумуляторная 15Н1391 -2 шт.,
- устройство токораспределительное (изд. 4281) - 1 шт.;
- устройство зарядно-распределительное (изд. 4283) - 2 шт.;
- преобразователь статический стабилизированный (2150) - 1 шт.
Оборудование системы 15Ц1М размещается на КП и охраняемом объекте.
На периметре охраняемой зоны базовой УСО размещаются (Рис.2):
1) наружное предупредительное ограждение с воротами;
2) технические средства обнаружения и их линейные части;
3) линейная часть Э3 (сетка С-100);
4) предупредительное внутреннее ограждение;
5) огневые сооружения.
Рис.2. Оборудование периметра охраняемой зоны.
