2.1. Электризуемое заграждение (система 15ц4)
Предназначено для поражения электрическим током нарушителей, пытающихся проникнуть на территорию охраняемого объекта.
Состав ЭЗ:
- аппаратура электропитания;
- аппаратура управления и контроля;
- линейная часть.
ТТХ ЭЗ;
- длина линейной части: не более 3000 м;
- высота линейной части - 2,5 м;
- число секций - 2;
- напряжение первичного источника - 380 В, частотой 50 Гц;
- мощность аппаратуры питания ЭЗ - 40 кВт;
- поражающее напряжение: 1 ступень -1000 В; 2 ступень-1730 В; 3 ступень - 3000 В.
2.2. Линейная часть
Представляет собой две секции заграждения из металлической сетки № 100 и токоведущих тросов (Рис.4).
В состав ЛЧ входят: сетка № 100, токоведущие тросы, промежуточные опоры, кабельные линии, рабочие и защитные заземления, кабельные ящики (рис. 4).
Сетка №100 и токоведущие тросы монтируются на железобетонных опорах высотой 2,7 м, расстояние между которыми 8 м.
Крепление верха сетки выполнено с помощью верхнего бортового троса и вязальной проволоки, трос подвешивается через изоляторы к опорам.
Крепление низа сетки выполняется с помощью нижнего бортового троса, который крепиться к бандажу опорного изолятора, угол наклона сетки к грунту 70... 750 (рис.5).
С целью повышения эффективности. ЭЗ и затруднения его нейтрализации на опорах ЛЧ предусмотрена установка пяти токоведущих тросов, к которым подключаются две чередующиеся фазы поражающего напряжения (к нечетным тросам подключается фаза В, к четным С). В этом случае при отсутствии КЗ, перегрузок поражающее напряжение будет:

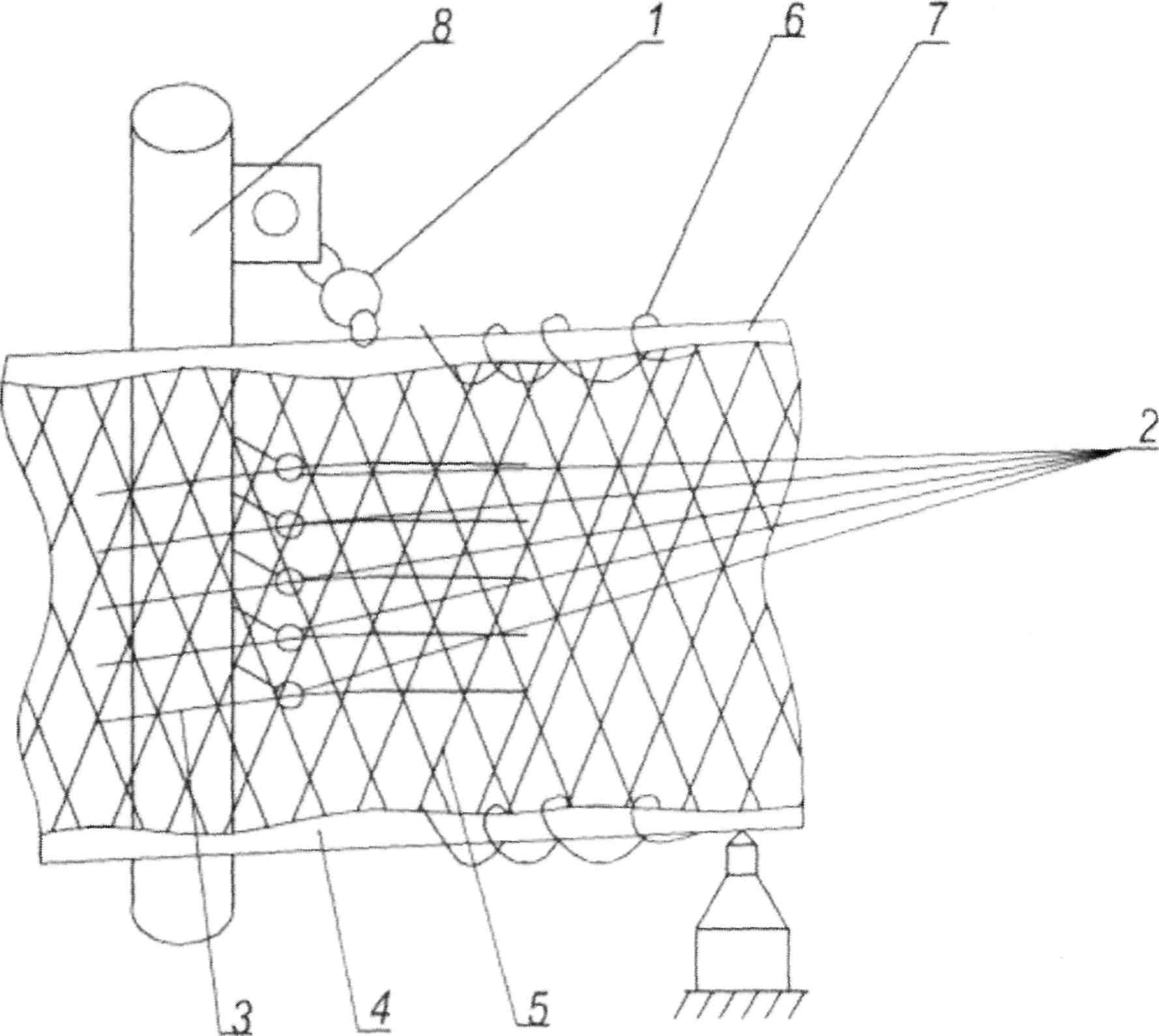

Рис. 4. Линейная часть:
1 - изолятор специальный (ПФ-3-100-01); 2 - изолятор ОФР; 3 - токоведущий трос; 4 - нижний бортовой трос; 5 - сетка №100; 6 - вязальная проволока; 7 - верхний бортовой трос; 8 - промежуточная опора.
Рис.5. Установка сетки №100:
1 – искусственная земля; 2 – опора; 3 - изолятор специальный; 4 - верхний бортовой трос; 5 – сетка №100; 6 - опорный изолятор.
- между сеткой и каждым тросом;
- между тросами;
- между тросами и землёй;
- между сеткой и землёй.
Счет тросов начинается с нижнего. Случайные или преднамеренные закорачивания, например, двух соседних тросов (фаза В и С) не приводит к нейтрализации ЭЗ, а лишь приводит к пропаданию поражающего напряжения между тросами, но остаются другие поражающие напряжения.
2.3. Аппаратура электропитания эз.
Аппаратура электропитания ЭЗ предназначена для обеспечения питания ЛЧ в ДВУХ режимах: поражения и контроля.
Состав аппаратуры электропитания ЭЗ:
- трёхполюсный рубильник ЯРП;
- автоматический выключатель АЕ 2056;
- стойка питания ЭЗ (СП ЭЗ);
- силовой трансформатор ТСЗ-40/3;
- трансформатор НОСК-3;
- трансформаторы тока ТПЛ-3;
- линейные блоки с трансформаторами НОМ-6;
- пульт проверки ЭЗ (ПП ЭЗ).
Стойка питания СП ЭЗ предназначена для:
- дистанционной коммутации первичных и вторичных цепей силового трансформатора, цепей управления и сигнализации;
- выдачи донесения о работе аппаратуры электропитания ЭЗ на ПО-О, ПП ЭЗ;
- выдачи сигналов, определяющих место неисправности на ЛЧ ЭЗ с точностью до номера секций и номера линий.
СП ЭЗ выполнена в виде отдельной стойки, которая установлена в трансформаторной караульного помещения.
Трансформатор НОСК – 3 предназначен для контроля наличия высокого напряжения на вторичных обмотках (фаза А и В) силового трансформатора ТСЗ - 40/3 -79 - УЗ. Пониженное в 30 раз напряжение от НОСК поступает в блок защиты стойки питания ЭЗ.
Трансформатор ТПЛ – 3 предназначен для контроля за величиной тока в ЛЧ ЭЗ.
Линейные блоки (А5; А6; А7) с трансформаторами НОМ6 являются источниками информации о целостности линий обтекания ЛЧ ЭЗ.
Пульт проверки ЭЗ предназначен для дистанционного управления аппаратурой электропитания ЭЗ и отображения информации о работе этой аппаратуры.
ПП ЭЗ обеспечивает:
- включение и отключение ЭЗ;
- подачу на ЛЧ ЭЗ трёх ступеней напряжения;
- работу ЭЗ в режиме контроля;
- световую индикацию о режимах работы ЭЗ, наличии высокого напряжения и неисправностях ЭЗ в ЛЧ ЭЗ с точностью до номера секции и номера линии.
ПП ЭЗ установлен в аппаратной караульного помещения и соединяется с СП ЭЗ кабелем ЭЗ-21.
Питание ПП ЭЗ о СП ЭЗ осуществляется напряжением постоянного тока 27±2,7 В, потребляемая мощность 45 ВТ, масса 8, 3 кг.
