2.3. Инфракрасные системы

Они состоят из передатчика, где находится светодиод, и приемника, где находится фотодиод, располагаемых в зоне прямой видимости. При прерывании луча датчик передает сигнал тревоги. Система простая, но ненадежная с точки зрения большого количества ложных срабатываний при дожде, снегопаде, тумане, попадании в луч птиц, животных, листьев, при прямой засветке приемника солнечными лучами.

Для большей надежности такие системы делают многолучевыми (2 или 4 независимых луча). Иногда для повышения устойчивости к внешним факторам и снижения частоты ложных срабатываний ИК-детекторы объединяют с СВЧ-датчиками. Однопозиционные системы - они представляют собой ИК-детекторы с пространственной диаграммой чувствительности в виде луча - применимы на небольших участках, например, на воротах. Система позволяет определить даже ползущего человека, т.к. минимальная высота луча над землей - 30 см.

2.4. Оптоволоконные системы.

Оптоволоконные системы отличаются малой восприимчивостью к любым электромагнитным помехам, что позволяет использовать их в неблагоприятной электрофизической обстановке. К одному концу кабеля подключается миниатюрный полупроводниковый лазер, а противоположный конец кабеля состыкован с фотодиодом, преобразующим оптический сигнал в электрический. При внешних воздействиях на кабель передается сигнал тревоги.

2.5. Емкостные системы являются, по сути, антенными системами.

Датчик емкостной системы представляет собой один или несколько металлических электродов, укрепленных на изоляторах вдоль ограды, и является, по сути дела, антенной системой.

Антенная система подключается к электронному блоку, генерирующему электрический сигнал и измеряющему емкость антенной системы. Когда человек приближается к электродам или касается их, емкость антенной системы изменяется, что регистрируется электронным блоком, выдающим сигнал тревоги.

Конфигурация зоны обнаружения определяется методом крепления электродов (рис.5). При установке основного электрода вдоль верхнего торца ограды система эффективно регистрирует лишь попытки перелезания. Если электроды смонтированы вдоль средней линии ограды, то система срабатывает уже при приближении нарушителя к периметру.

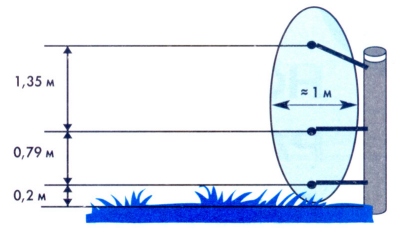

Рис. 5. Конфигурация трехпроводной антенны емкостной ТСО и сечение чувствительной зоны.

Емкостные периметральные системы весьма универсальны и привлекательны своей нечувствительностью к неровностям профиля почвы или линии ограды. Отечественные емкостные охранные системы в целом отличаются достаточно высокой надежностью и широко используются на различных объектах в течение последних 20 — 30 лет.

Примеры емкостных ТСО: «Щит», «Радиан-М».

2.6. Вибрационные системы с сенсорными кабелями.

Принцип действия таких систем основан на регистрации механических вибраций или перемещений элементов заграждения. Чувствительный элемент - сенсорный кабель, преобразующий механические вибрации в электрический сигнал. Так, например, электромагнитный микрофонный сенсорный кабель содержит два неподвижных и два подвижных проводника, расположенных в зазорах гибкого полимерного магнита. Сердечник кабеля покрыт изолирующим слоем майлара и экраном из алюминиевой фольги, к которому подключен провод заземления.

Также есть сенсорные кабели для массивных оград. Он содержит только два проводника, которые помещены в полиэтиленовые трубки с силиконовой смазкой, обеспечивающие повышение подвижности проводников. Для минимизации внешних наводок активные проводники сформированы в виде витой пары. Центральный многожильный провод играет роль упрочняющего элемента и ограничивает термические деформации сенсорного кабеля. Некоторые анализаторы имеют выходы звукового канала, что позволяет оператору прослушивать обстановку в каждой зоне. Кабель находится в защитной оболочке из жесткого полиэтилена, которая устойчива к ультрофиолетовым лучам, к пыли и влаге.

Система состоит из сенсорного кабеля, анализатора и концевой коробки. Сенсорный кабель крепится к ограде и регистрирует ее вибрации при попытке вторжения. Анализатор обрабатывает сигналы сенсора и выдает сигнал тревоги на контрольную панель. Анализатор можно запрограммировать так, чтобы он срабатывал на заданное количество ударов (например, на 4 удара в течение 30 секунд) либо на перепиливание забора.

Примеры вибрационных ТСО: КТСО «Квадрат».
