9.3.2 Виды схем. Способы изображения реле и его элементов в соответствии с действующими стандартами ескд. Классификация реле.

Изображение схем релейной зашиты на чертежах. В зависимости от назначения применяются три основных вида схем релейной защиты: принципиальные, монтажные и структурные.

Принципиальные схемы релейной защиты и цепей управления выключателями выполняются по отдельным цепям: тока, напряжения, оперативного тока, сигнализации и т. д. В этих схемах реле и другие аппараты изображаются в расчлененном виде, т. е. обмотки реле изображаются в одной части схемы, контакты — в другой и т. д. Схемы внутренних соединений реле, их зажимы и источники оперативного тока на принципиальных схемах не показываются. Сложные схемы поясняются надписями, указывающими назна­чение отдельных цепей.

Монтажные схемы представляют собой рабочие чертежи, но которым производится монтаж панелей релейной защиты, автоматики, управления, сигнализации и др. На монтажных схемах реле, приборы, зажимы и соединяющие их провода располагаются, как на панели, и маркируются. Монтажные схемы, на которых отражены все фактические соединения, выполненные при монтаже и наладке, называются исполнительными.

Структурные схемы применяются для изображения общей структуры устройств релейной защиты и автоматики без выделения отдельных реле и других аппаратов. Они изображаются не с помощью приведенных выше условных обозначений, а в виде целых узлов или органов устройства и взаимных связей между ними. Узлы и органы обычно изображаются прямоугольниками, в которые помещаются надписи или условные индексы, поясняющие назначение данного узла или органа. Для изображения структурных схем используются также условные обозначения логических элементов

Реле на схемах изображается с помощью графических, и позиционных обозначений. Позиционные обозначения состоят из латинских букв и цифр Первая буква позиционного обозначения имеет смысл: К -реле, контактор, пускатель; Т - трансформатор; S - переключатель, ключ, кнопка, тумблер; Р - измерительный прибор; R - резистор, С - конденсатор; L - индуктивность; Н - сигнализация; X - разъемное соединение Вторая буква позиционного обозначения имеет смысл: А - ток; V - напряжение; Т - время; L - промежуточный; Н -указательный. Цифры после букв используются для обозначения порядкового номера однотипных реле в схеме. Цифры после точки используются для порядковой нумерации элементов, входящих в состав отдельного реле. Примеры обозначений: КА - реле тока; KV- реле напряжения; КТ - реле времени; KL1, KL2, KL3 - первое, второе и третье промежуточные реле; КН - реле указательное; ТА -трансформатор тока; TV- трансформатор напряжения; KL.l, KL.2, KL.3 - первый, второй и третий элементы реле KL; РА - амперметр.

Условные обозначения реле и защитных аппаратов представлены на рисунке 9.20.

Рис. 9.20 Примеры условных графических обозначений элементов схем релейной защиты: а) обмотки реле, контакторов: 1) однообмоточных; 2) двухобмоточных; 3) реле тока; 4) реле времени с задержкой на срабатывание; б) контакты реле замыкающие: 1) без замедления; 2) с замедлением на замыкание; 3) то же на размыкание; 4) с замедлением на замыкание и размыкание; в) контакты реле размыкающие: 1) без замедления; 2) с замедлением на замыкание; 3) то же на размыкание; 4) с замедлением на замыкание и размыкание; г) контакты реле переключающие: 1) с размыкание цепи; 2) без размыкания цепи; д) контакты реле замыкающие кратковременно: 1) быстродействующие; 2) с замедлением; е) контакты путевого выключателя: 1) замыкающий; 2) размыкающий; ж) контакты без самовозврата; 1) замыкающий; 2) размыкающий; з) рубильники: 1) однофазный; 2) трёхфазный; и) предохранитель; к) автоматический выключатель: 1) однофазный; 2) трёхфазный; л) кнопки: 1) замыкающие; 2) размыкающие.

На рис. 9.21 представлены примеры изображения различных схем релейной защиты .На рис. 9.21, а изображена так называемая совмещенная схема максимальной токовой защиты, в кото­рой видна непосредственная связь между воспринимающими органами реле или электромагнитными механизмами (изображенными в виде пря­моугольников) и принадлежащим этим реле или механизмам контак­там. Эта связь на рис. 9.21, а показана пунктиром. На совмещенной схе­ме кроме реле, как правило, изображают схему первичных соединений защищаемого присоединения.

Реле тока КА1, КА2,КА3 соединены звездой и подключены ко вто­ричным обмоткам трансформаторов тока соответственно ТА1, ТА2, ТАЗ, также соединенным в звезду. Контакты реле КА 1, КА2, КАЗ соединены параллельно, поэтому при замыкании любого из них плюс оперативно­го напряжения питания попадает на реле времени КТ и оно включается в работу.

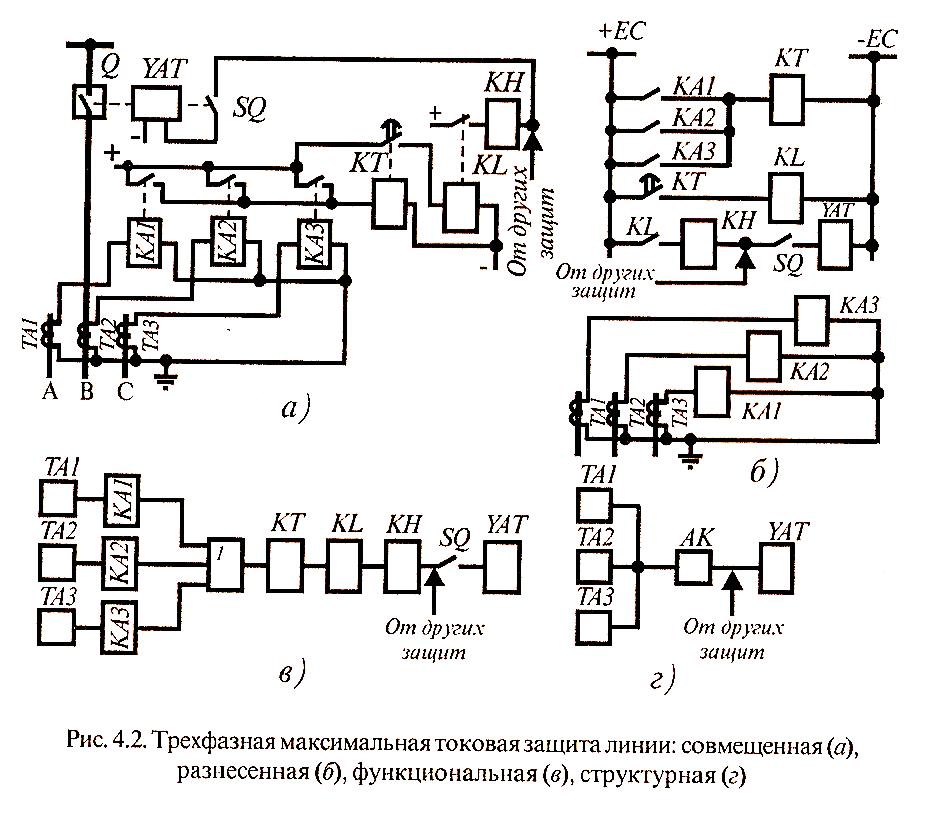

Рис.9.21Трёхфазная максимальная токовая защита линий : совмещённая(а),разнесённая (б),функциональная (в),структурная (г).

По истечении заданной выдержки времени замыкается контакт реле КT и плюс оперативного напряжения питания попадает на проме­жуточное реле KL. Реле срабатывает, его контакты замыкаются и плюс оперативного напряжения питания попадает(через указательное реле КН и замкнутый вспомогательный контакт SQ выключателя Q) на катушку YAТ соленоида электромагнитного механизма (привода) отключения выключателя Q. Выключатель отключается и его вспомогательный кон­такт SQ размыкается, разрывая цепь соленоида YAТ (большая индуктив­ная нагрузка) и освобождая от этой тяжелой операции, сопровождаю­щейся достаточно мощной дугой между расходящимися контактами, менее мощные контакты реле KL.

При малом числе реле совмещенные схемы достаточно просты и наглядны, однако с увеличением числа реле и контактов они становятся громоздкими и неудобочитаемыми. В этих случаях прибегают к разне­сенной схеме (рис. 9.21,б), в которой измерительные трансформаторы, воспринимающие органы (для электромагнитных—это обмотки) реле и их контакты расположены в разных местах. Взаимная принадлежность воспринимающих органов и контактов реле идентифицируется соответ­ствующими буквенными и цифровыми обозначениями.

Совмещенная и разнесенная схемы относятся к принципиальным или полным схемам. На этих схемах изображают все электрические эле­менты и устройства, необходимые для осуществления и контроля задан­ных электрических процессов. В тех случаях, когда достаточно графи­чески проиллюстрировать лишь последовательность функциональных процессов, используют более простые схемы, называемые функцио­нальными (рис. 9.21, в). Функциональные части и связи между ними показывают в виде условных графических изображений, установлен­ных в стандартах ЕСКД Отдельные функциональные части на схе­ме допускается изображать в виде прямоугольников. Структурная схе­ма (рис. 9.21, г) изображает принцип работы в самом общем виде (обо­значение А К- устройство защиты). На структурной схеме изображают все основные функциональные части (источники информации—транс­форматоры тока ТА 1, ТА2, ТАЗ, устройство защиты АК объект воз­действия — соленоид отключения YAТ привода выключателя), а также основные взаимосвязи между ними.
