2. Построение эпюры нормальных напряжений
Эпюра нормальных напряжений в аксонометрии для общего случая косого изгиба показана на рис. 1.2.
Для построения эпюры нормальных напряжений в нашем расчёте надо вычислить значения в угловых точках 1, 2, 3, 4 опасного сечения С (рис. 1.4), пользуясь формулой (1.1):
Установим знаки моментов. Как видно из схемы нагружения балки, в первой четверти сечения возникают сжимающие напряжения от и растягивающие от поэтому считаем отрицательным, – положительным. Вычислим их значения, подставляя принятую величину интенсивности нагрузки кН/м:
кН·м,
кН·м.
Учитывая знаки моментов и знаки координат точек, найдём напряжения в угловых точках сечения. Их можно записать следующим образом:

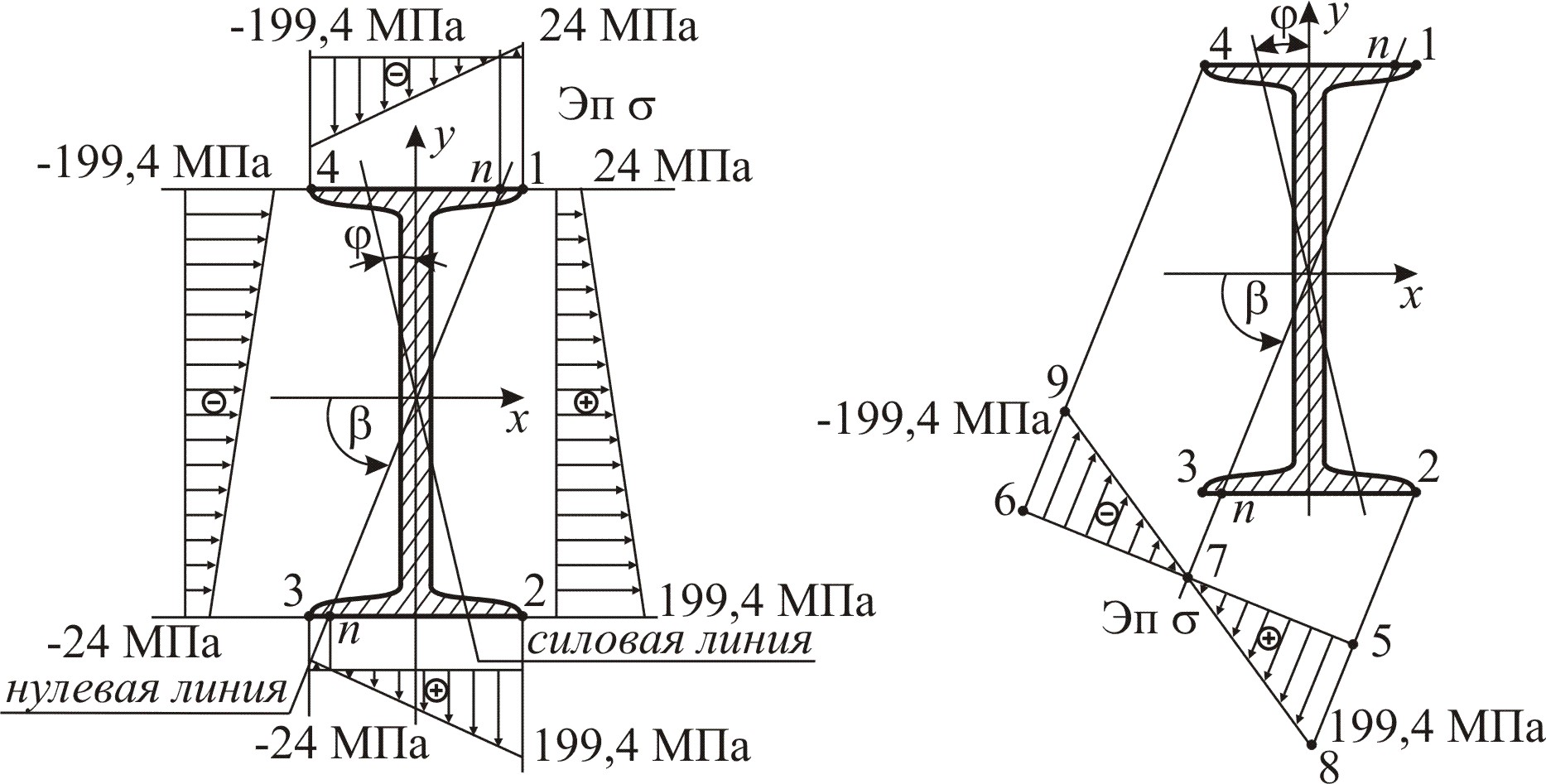

Построим эпюру напряжений в удобной форме – в развёртке (рис. 1.4). Для этого на некотором расстоянии от сечения проведём линии, параллельные осям x и y, и отложим перпендикулярно линиям найденные значения напряжений (в масштабе). можно за отрицательное направление считать направление к сечению, за положительное – направление от сечения. Соединим намеченные точки.
а б
Рис. 1.4
3. Нахождение нулевой линии в опасном сечении
Проведём нулевую линию на сечении: точки, в которых σ = 0, снесём на контур сечения, получим точки n и n; соединив их, получаем нулевую линию n – n. Проверить правильность графического построения нулевой линии можно, вычислив угол наклона нулевой линии:
Здесь подставлены значения осевых моментов инерции двутавра № 20: Ix = 1840 cм4 и Iy = 115 см4.
Отрицательный угол β отсчитывается от оси х против часовой стрелки, поэтому отложим угол 76,3º от оси х против часовой стрелки (рис. 1.4, а). Получаем то же направление нулевой линии, что и с помощью эпюры σ.
Нулевую линию можно использовать для построения плоской эпюры нормальных напряжений σ (рис. 1.4, б). Для этого необходимо провести базис эпюры 5–6 перпендикулярно нулевой линии, далее – линии 2–5, 4–6 параллельно нулевой линии. Отложив от точки 5 в масштабе σ = 199,4 МПа, поставим точку 8. Соединив точки 7 и 8, получим на продолжении точку 9, для которой σ = –199,4 МПа. Такая эпюра хорошо иллюстрирует линейный характер изменения величин напряжений и положение опасной точки в сечении как наиболее удалённой от нулевой линии.
Таблица 1.1
Номер варианта |
Длина ,м |
Номер двутавра по ГОСТ 8239-89 |
Интенсивность нагрузки , кН/м |
Отношение |
Отношение |
1 |
1,5 |
10 |
30 |
0,5 |
0,45 |
2 |
2,1 |
12 |
10 |
1,2 |
0,40 |
3 |
1,9 |
14 |
11 |
0,6 |
1,00 |
4 |
1,2 |
16 |
29 |
1,4 |
0,60 |
5 |
1,8 |
18 |
13 |
0,7 |
0,30 |
6 |
1,3 |
18а |
28 |
1,6 |
0,35 |
7 |
2,0 |
20 |
14 |
0,8 |
0,70 |
8 |
1,4 |
20а |
27 |
1,7 |
0,80 |
9 |
1,7 |
22 |
15 |
0,9 |
1,10 |
10 |
2,1 |
22а |
26 |
2,0 |
0,65 |
11 |
1,4 |
24 |
10 |
1,1 |
1,20 |
12 |
1,6 |
24а |
20 |
1,0 |
0,85 |
13 |
1,2 |
27 |
12 |
2,1 |
0,75 |
14 |
0,9 |
27а |
24 |
1,3 |
1,05 |
15 |
2,2 |
30 |
16 |
1,5 |
0,90 |
16 |
1,5 |
30а |
22 |
2,2 |
0,50 |
17 |
1,3 |
33 |
21 |
0,4 |
0,30 |
18 |
1,8 |
36 |
17 |
2,3 |
1,15 |
19 |
1,1 |
40 |
18 |
0,5 |
1,20 |
20 |
1,7 |
45 |
20 |
2,4 |
0,70 |
21 |
1,9 |
50 |
11 |
1,1 |
0,45 |
22 |
2,0 |
55 |
19 |
2,3 |
0,90 |
23 |
1,2 |
60 |
30 |
1,2 |
0,85 |
24 |
1,6 |
10 |
12 |
0,9 |
0,50 |
25 |
1,0 |
12 |
27 |
2,1 |
0,70 |
26 |
0,9 |
14 |
15 |
0,8 |
0,35 |
27 |
1,5 |
16 |
29 |
1,5 |
0,60 |
28 |
1,3 |
18 |
23 |
1,6 |
0,95 |
29 |
1,4 |
18а |
21 |
2,0 |
1,5 |
30 |
1,7 |
20 |
16 |
1,8 |
1,6 |

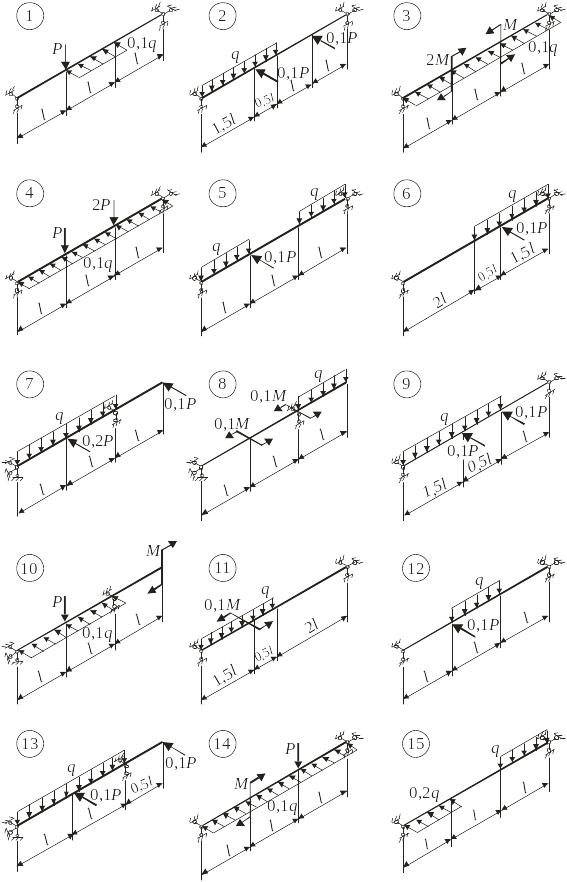

Таблица 1.2
|
Таблица 1.2 (окончание)
|
