3.5.3.2. Решение обратной задачи
1. Метод максимума-минимума:
а) составляется векторная схема размерной цепи, определяются увеличивающие и уменьшающие составляющие звенья, выявляется замыкающее звено и определяются передаточные отношения звеньев;
б) определяется номинальное значение размера замыкающего звена по формуле (5.1);
в) определяются предельные отклонения размера замыкающего звена по формулам (5.4) и (5.5):
г) определяется допуск размера замыкавшего звена по формуле (5.7) и через предельные отклонения:
Сравнение полученных значений служит проверкой правильности выполненного расчета.
2. Вероятностный метод.

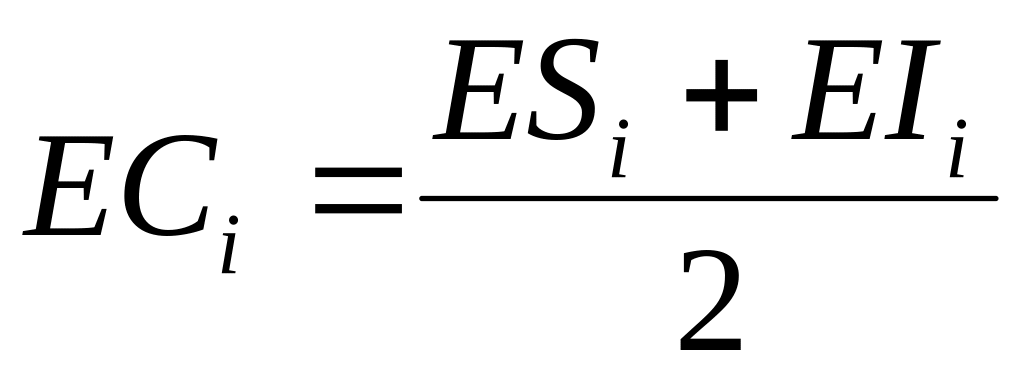

Последовательность выполнения расчета та же, что к методом максимума-минимума, однако определение предельных отклонений замыкающего звена выполняется черев координаты середин полей допусков составляющих звеньев:
а) определяются координаты середин полей допусков составляющих звеньев:

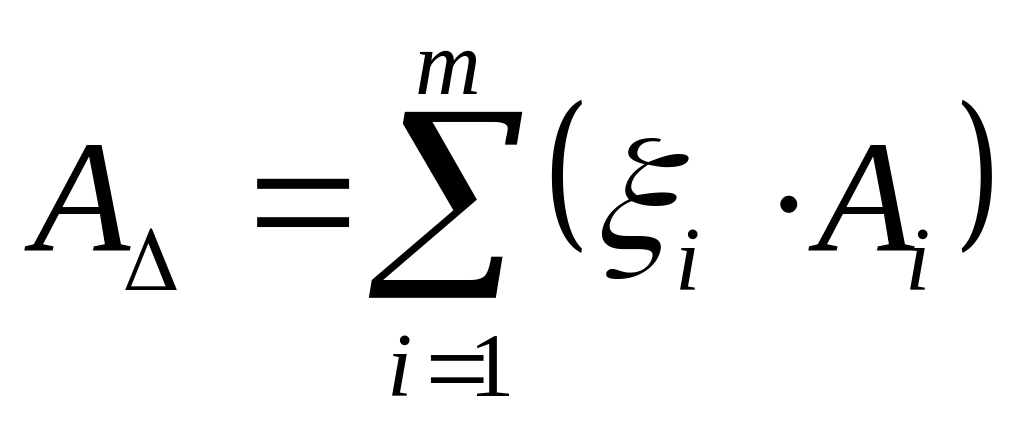

б) определяется координата середины поля допуска замывающего звена по формуле (5.6):

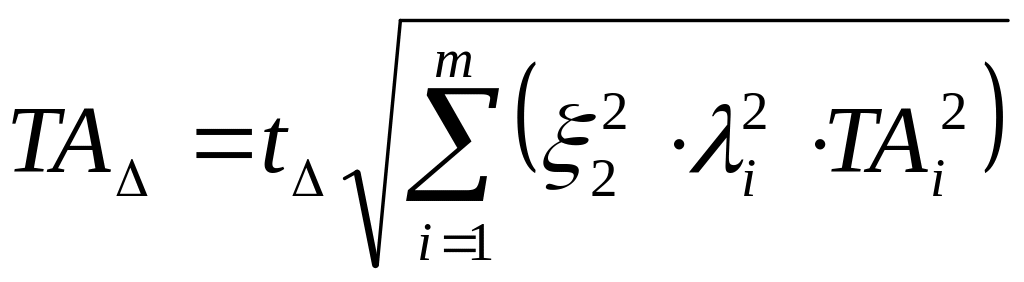

в) определяется допуск размера замыкающего звена по формуле (5.8):
г) определяются предельные отклонения размера замыкающего звена по формулам (5.13) и (5.14);
Результаты расчета любым методом целесообразнее оформлять в виде следующей таблицы.
Таблица результатов расчета...
Обозначения звена Ai |
Передаточное отношение i |
Номинальный размер, мм |
Единица допуска, iAi |
Квалитет |
Допуск IT, мкм |
Предельные отклонения мкм |
Координата середины поля допуска, ЕС, мкм |
|||
заданный или расчетный |
принятый |
заданный или расчетный |
принятый |
|||||||
ES |
EI |
3.5.4 Примеры выполнения расчета размерной цепи
I. Решение прямой задачи вероятностным методом.

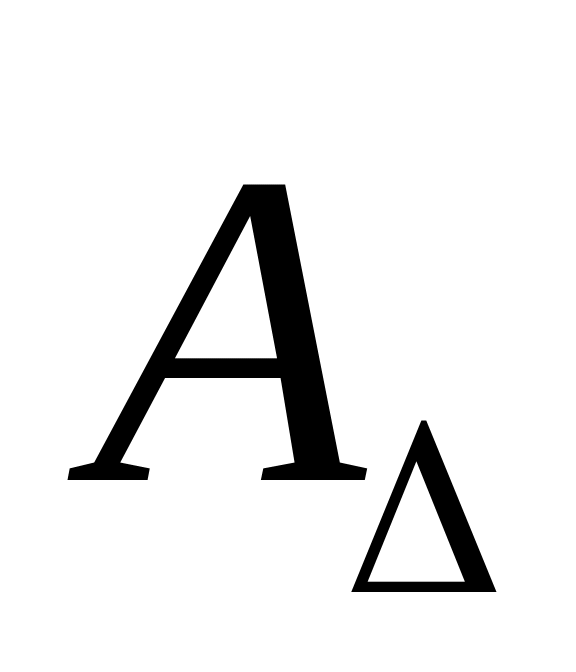

Задание: определить допуски и предельные отклонения размеров составляющих звеньев размерной цепи узла редуктора (см. рис.1). Параметры замыкающего звена ; номинальные размеры составляющих звеньев: .

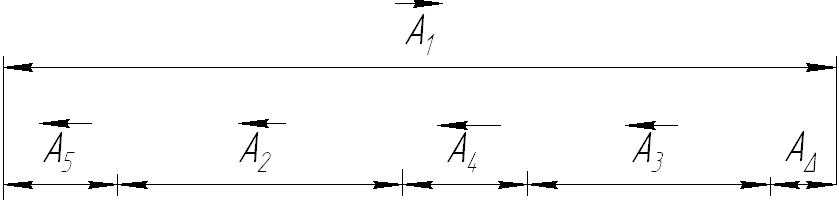

а) составляем векторную схему размерной цепи (рис. 14).
Рисунок 14 - Векторная схема размерной цепи
Размер - увеличивающий; размеры - уменьшающие; - замыкающее звено

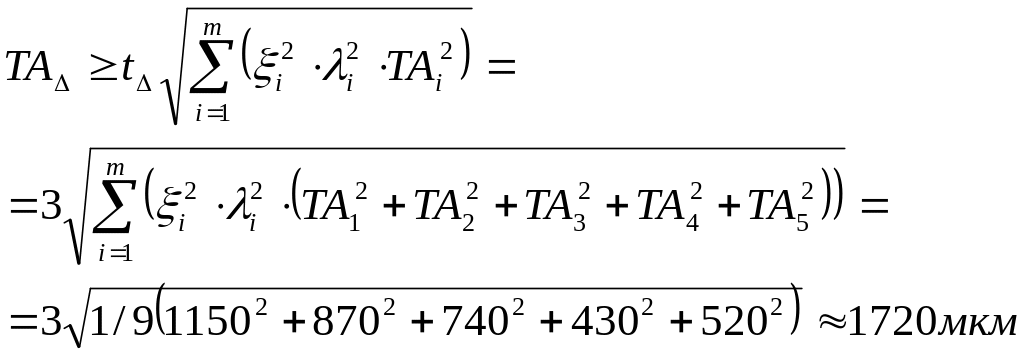

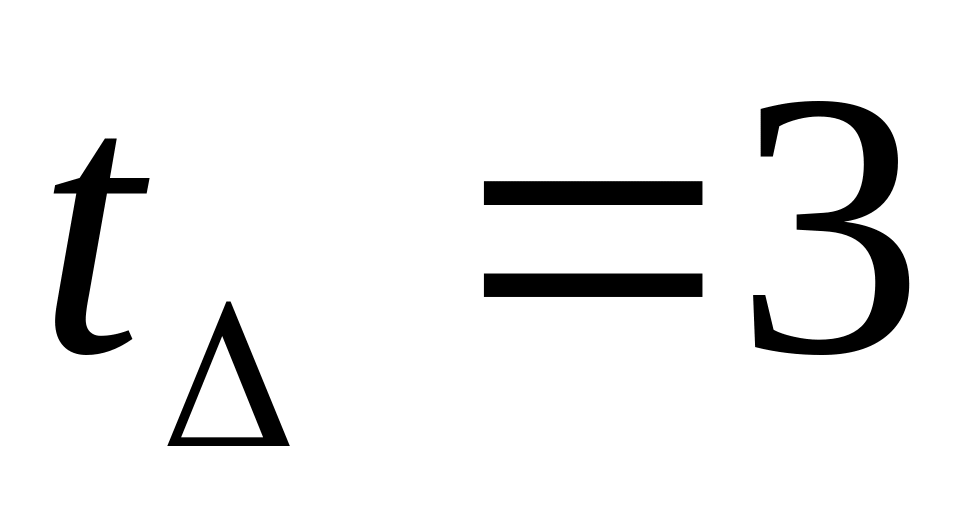

б) определяем допуск и координату середины поля допуска замыкающего звена по формулам (5.19) и (5.6):
в) распределяем допуск замыкающего звена между составляющими звеньями способом одной степени точности, так как размеры составляющих звеньев находятся в различных интервалах номинальных размеров, т.е. существенно различаются по величине. Определяем средний коэффициент точности по формуле (5.12):
где - коэффициент риска (по условию задачи);
- передаточное отношение звена (по таблице результатов расчета);
- коэффициент относительного рассеяния (по условию задачи);
- единица допуска размера, мкм; определяется по табл. 3.3 (3) или приложению 24.
По вычисленному значению назначаем квалитет составляющих звеньев, равный ITI4, для которого коэффициент точности, а = 400.
г) по выбранному квалитету и интервалам размеров, в которых находятся размеры составляющих звеньев, хроме одного корректирующего звена, отличающегося простотой изготовления, устанавливаем величины допусков размеров составляющих звеньев (табл. 1.8 (2) или приложение 25). Значения допусков сведены в табл. 7. Корректирующим звеном считаем звено .
д) исходя из допусков размеров назначаем отклонения размеров составляющих звеньев, кроме корректирующего звена.

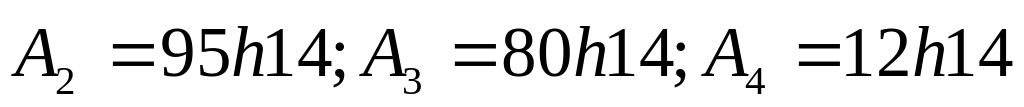

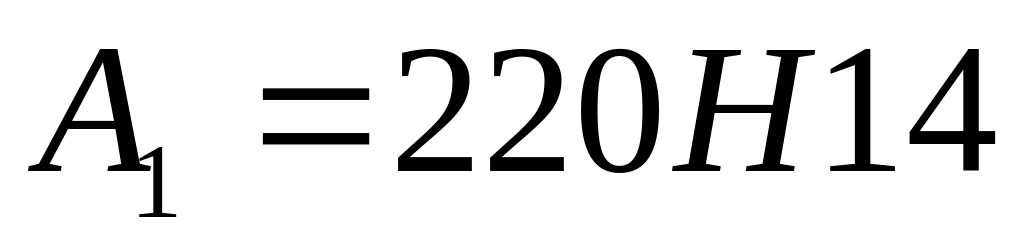

Для охватывающего звена ;
Для охватываемых . Значения предельных отклонений сведены в табл. 7.

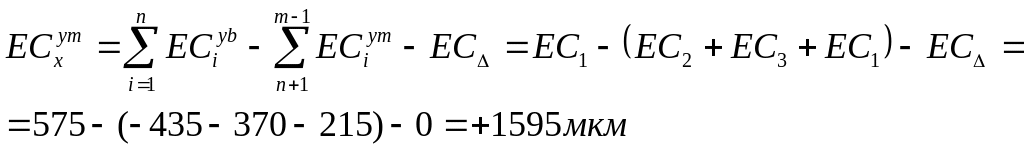

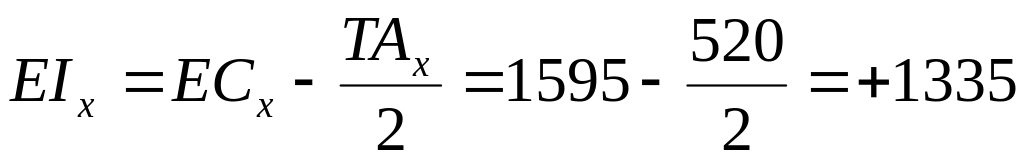

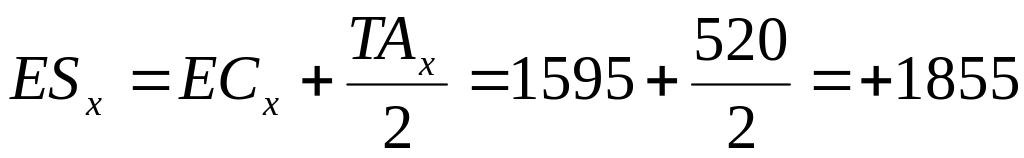

е) определяем предельные отклонения размера корректирующего звена по формуле (5.24), так как корректирующее звено из числа уменьшающих звеньев,
мкм
мкм
ж) проверяем правильность выполненного расчета по формуле (5.8):
так как полученное значение соответствует заданному значению замыкающего звена, следовательно, расчет размерной цепи выполнен правильно.
Таблица 7
Результаты расчета размерной цепи вероятностным методом
Обозначения звена Ai |
Передаточное отношение i |
Номинальный размер, мм |
Единица допуска, iAi |
Квалитет |
Допуск IT, мкм |
Предельные отклонения мкм |
Координата середины поля допуска, ЕС, мкм |
|||
заданный или расчетный |
принятый |
заданный или расчетный |
принятый |
|||||||
ES |
EI |
|||||||||
|
- |
3 |
- |
- |
- |
1720 |
- |
+860 |
-860 |
0 |
|
+1 |
220 |
2,89 |
- |
14 |
- |
1150 |
+1150 |
0 |
+575 |
|
-1 |
95 |
2,17 |
- |
14 |
- |
870 |
0 |
-870 |
-435 |
|
-1 |
80 |
1,85 |
- |
14 |
- |
740 |
0 |
-740 |
-370 |
|
-1 |
12 |
1,08 |
- |
14 |
- |
430 |
0 |
-430 |
-215 |
|
-1 |
30 |
1,31 |
- |
14 |
- |
520 |
+1855 |
+1335 |
+1595 |
3) предельные отклонения, полученные расчетом, проставляются на чертеже узла (см. рис.7).
