12. Алгоритмы диагностирования.
Алгоритмы диагностирования (АД) представляют собой последовательность действий по распознаванию неисправностей. АД основаны на математических моделях и устанавливают взаимосвязь между ТС объекта и значениями диагностических параметров или их отклонениями.
Получение диагностических моделей представляет наиболее сложную проблему в создании диагностического комплекса и заключается в установлении математической связи между изменением диагностического параметра и структурных параметров. Эта взаимосвязь устанавливается путём активных и пассивных экспериментах непосредственно на объектах в сочетании с моделированием рабочих процессов на локальных моделях функционирования СТС.
Модели функционирования и, соответствующие им, алгоритмы диагностирования СТС проще всего представить в виде логических таблиц неисправностей, в которых столбцы отражают неисправности, а строки присущие им отклонения диагностических параметров.
20
Таблица неисправностей
Неисправности
Изменения параметров |
D1 |
D2 |
D3 |
……. |
Dn |
ΔР1 |
+ |
0 |
0 |
|
+ |
ΔР2 |
0 |
+ |
+ |
|
0 |
ΔР3 |
+ |
+ |
+ |
|
+ |
………… |
|
|
|
|
|
ΔРi |
+ |
+ |
+ |
|
0 |
|
Если ΔР1 ΔР3 ΔРi =1, то D1
|
Если ΔР2 ΔР3 ΔРi =1, то D2 или D3
|
Если ΔР2 ΔР3 ΔРi =1, то D2 или D3
|
|
Если ΔР1 ΔР3 =1, то Dn
|
Неисправности неразличимы |
«-» -уменьшение параметра; «0» - параметр не изменяется;
«+» - увеличение параметра.
Неисправность |
Исправное
ТС |
Увеличение подачи топлива |
Плохой распыл топлива |
Ранняя подача топлива |
Неп-ть вып-го клапана |
Потеря плотности втулка –поршневые кольца |
Отклонение параметров |
||||||
ΔPi |
0 |
+ |
- |
- |
- |
- |
ΔPs |
0 |
+ |
+ |
- |
+ |
0 или + |
ΔPc |
0 |
+ |
0 или + |
0 |
- |
- |
ΔPz |
0 |
+ |
- |
+ |
- |
- |
Δtг |
0 |
+ |
+ |
- |
+ |
+ |
n тк |
0 |
+ |
+ |
- |
+ |
+ |
Таблица неисправностей дизеля
21
Признаки нарушения процесса сгорания топлива и возможные причины, вызывающие эти нарушения

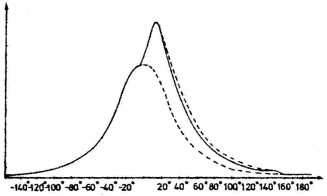

Эталонная кривая процесса сгорания топлива в сравнении с текущей кривой |
Рассогласование текущих значений параметров с эталонными |
Возможные причины нарушения процесса сгорания топлива |
|||||||||
Рi |
tвг |
nдв |
Pz |
Pc |
Pexp |
Ps |
Pmax |
Ne |
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
- |
|
|
|
|
-- |
|
|
1.Изношенные или повреждёные поршневые кольца
2.Прогоревшая головка
поршня
3.Износ втулки цилиндра
4.Прогорание клапанов
5.Позднее закрытие выпускного клапана

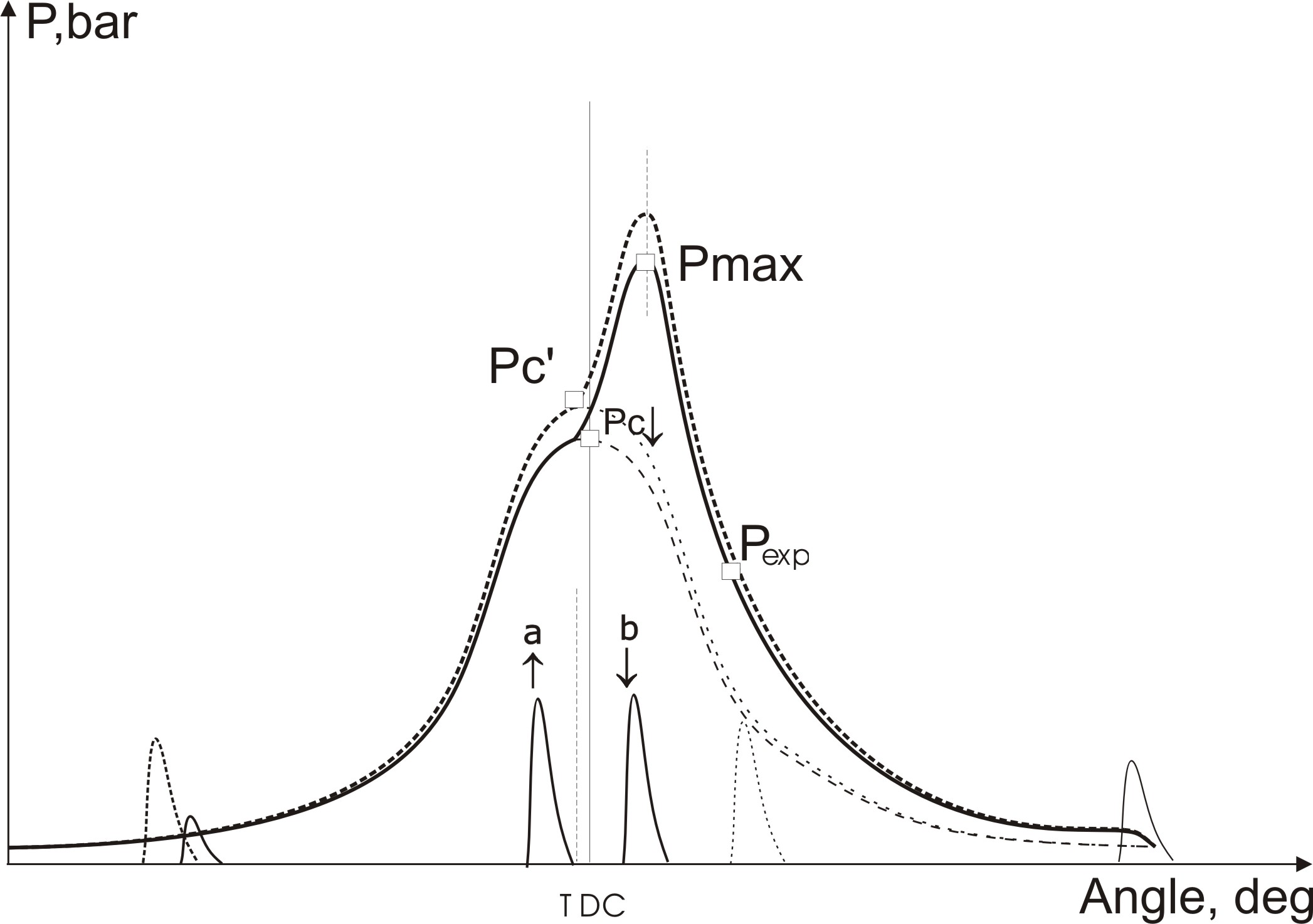

Снижается давление в конце сжатия Pc.
Снижается Pz, Pexp, Pi, Ni.
В случае прогорания клапанов увеличивается температура выпускных газов и падает мощность цилиндра.
Повышается дымность выпускных газов.
Смещаются фазы и искажаются формы виброимпульсов клапанов газораспределения (показано на примере впускного клапана).
2 2
TDC
Признаки нарушения процесса сгорания топлива и возможные причины, вызывающие эти нарушения
Эталонная кривая процесса сгорания топлива в сравнении с текущей кривой |
Рассогласование текущих значений параметров с эталонными |
Возможные причины нарушения процесса сгорания топлива |
|||||||||
Рi |
tвг |
nдв |
Pz |
Pc |
Pexp |
Ps |
Pmax |
Ne |
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
-- |
-- |
-- |
|
|
-- |
|
|
1.Подтекание форсунки
Увеличивается Pexp и температура выпускных газов.
23
Признаки нарушения процесса сгорания топлива и возможные причины, вызывающие эти нарушения
Эталонная кривая процесса сгорания топлива в сравнении с текущей кривой |
Рассогласование текущих значений параметров с эталонными |
Возможные причины нарушения процесса сгорания топлива |
|||||||||
Рi |
tвг |
nдв |
Pz |
Pc |
Pexp |
Ps |
Pmax |
Ne |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
-- |
|
-- |
|
|
-- |
|
|
1.Поздняя подача топлива.
2.Плохое качество
топлива (высокое CCAI)
3. Плохой распыл
топлива

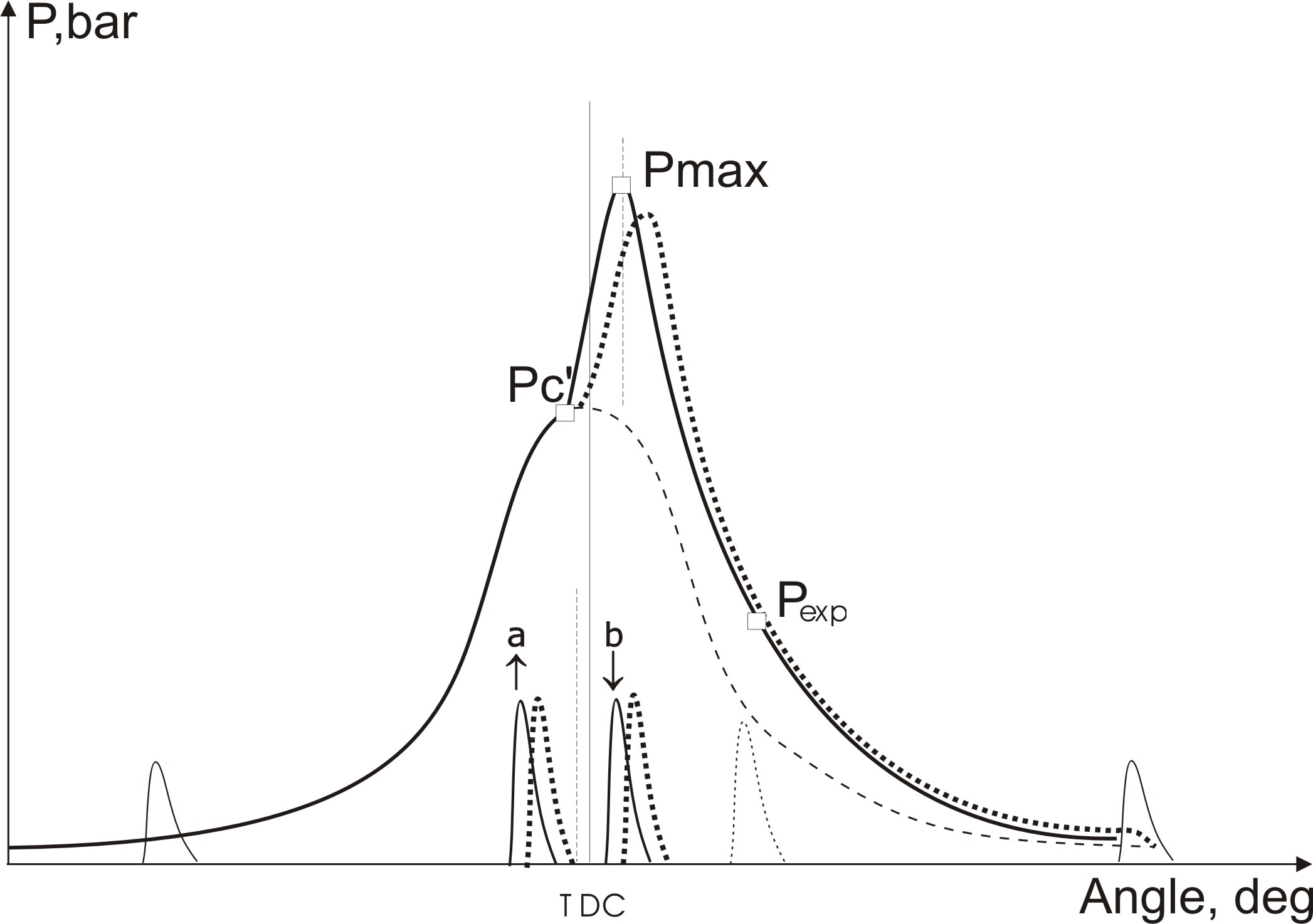

Смещается за ВМТ начало видимого сгорания Pс'.
Уменьшается Pz, увеличивается Pexp и температура выпускных газов.
Изменяется форма, уменьшается амплитуда и смещается вправо вибродиаграмма форсунки.
a – передний фронт первого виброимпульса соответствует подъему иглы форсунки
b – передний фронт второго виброимпульса соответствует посадке иглы форсунки
* возможна фиксация открытия выпускного клапана на некоторых моделях МОД
24
Признаки нарушения процесса сгорания топлива и возможные причины, вызывающие эти нарушения
Эталонная кривая процесса сгорания топлива в сравнении с текущей кривой |
Рассогласование текущих значений параметров с эталонными |
Возможные причины нарушения процесса сгорания топлива |
||||||||
Рi |
tвг |
nдв |
Pz |
Pc |
Pexp |
Ps |
Pmax |
Ne |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
-- |
|
-- |
|
|
|
|
|
1.Неплотность
всасывающего клапана ТНВД.
2.Низкое
давление
создаваемое
ТНВД.
Смещается за ВМТ начало видимого сгорания Pс'.
Уменьшается Pz, увеличивается Pexp и температура выпускных газов.
Изменяется форма, уменьшается амплитуда и смещается вправо вибродиаграмма форсунки.
25
Признаки нарушения процесса сгорания топлива и возможные причины, вызывающие эти нарушения
Эталонная кривая процесса сгорания топлива в сравнении с текущей кривой |
Рассогласование текущих значений параметров с эталонными |
Возможные причины нарушения процесса сгорания топлива |
|||||||||
Рi |
tвг |
nдв |
Pz |
Pc |
Pexp |
Ps |
Pmax |
Ne |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
|
|
|
-- |
|
-- |
|
|
|
|
|
Ранняя подача
топлива
Момент начало видимого сгорания топлива Pc смещается на линию сжатия. Характерный перегиб индикаторной диаграммы в момент начала сгорания может вообще не проявляться.
Увеличивается Pz.
Уменьшается Pexp и температура выпускных газов.
Увеличивается «жесткость» рабочего процесса – скорость повышения давления на первой фазе сгорания. Увеличивается механическая напряженность двигателя и ударные нагрузки на подшипники.
Вибродиаграмма форсунки смещается влево.
