Экспериментальная часть Применяемое оборудование

Установка для определения концентрации вредных веществ в анализируемом воздухе (рис.1) состоит из газовой камеры 1 и универсального газоанализатора 2 типа УГ-2.

Газовая камера имитирует производственное помещение, в котором исследуется загрязненный воздух. Загрязненность воздуха вредными веществами оценивается их концентрацией, то есть содержанием их в единице объема. Камера имеет откидную стенку 3, которая выполнена из оргстекла. При повороте откидной стенки камера открывается, что позволяет поставить внутрь камеры емкости 4 с различными жидкими вредными веществами. На правой боковой поверхности камеры расположен штуцер 5 с резиновым шлангом 6. Резиновый шланг соединяется с индикаторной трубкой 7. Свободный конец индикаторной трубки присоединяется к резиновому шлангу 8 воздухозаборного устройства УГ-2. Универсальный газоанализатор УГ-2 - прибор для пропускания исследуемой газовой смеси заданного объема (см3) через индикаторные трубки при экспресс-определении содержания вредных газовых компонентов в воздухе. Газоанализатор представляет собой, сильфонный насос ручного действия, всасывающий воздух за счет раскрытия пружины предварительно сжатого сильфона. Объем всасываемого воздуха за один рабочий ход -100 см3.

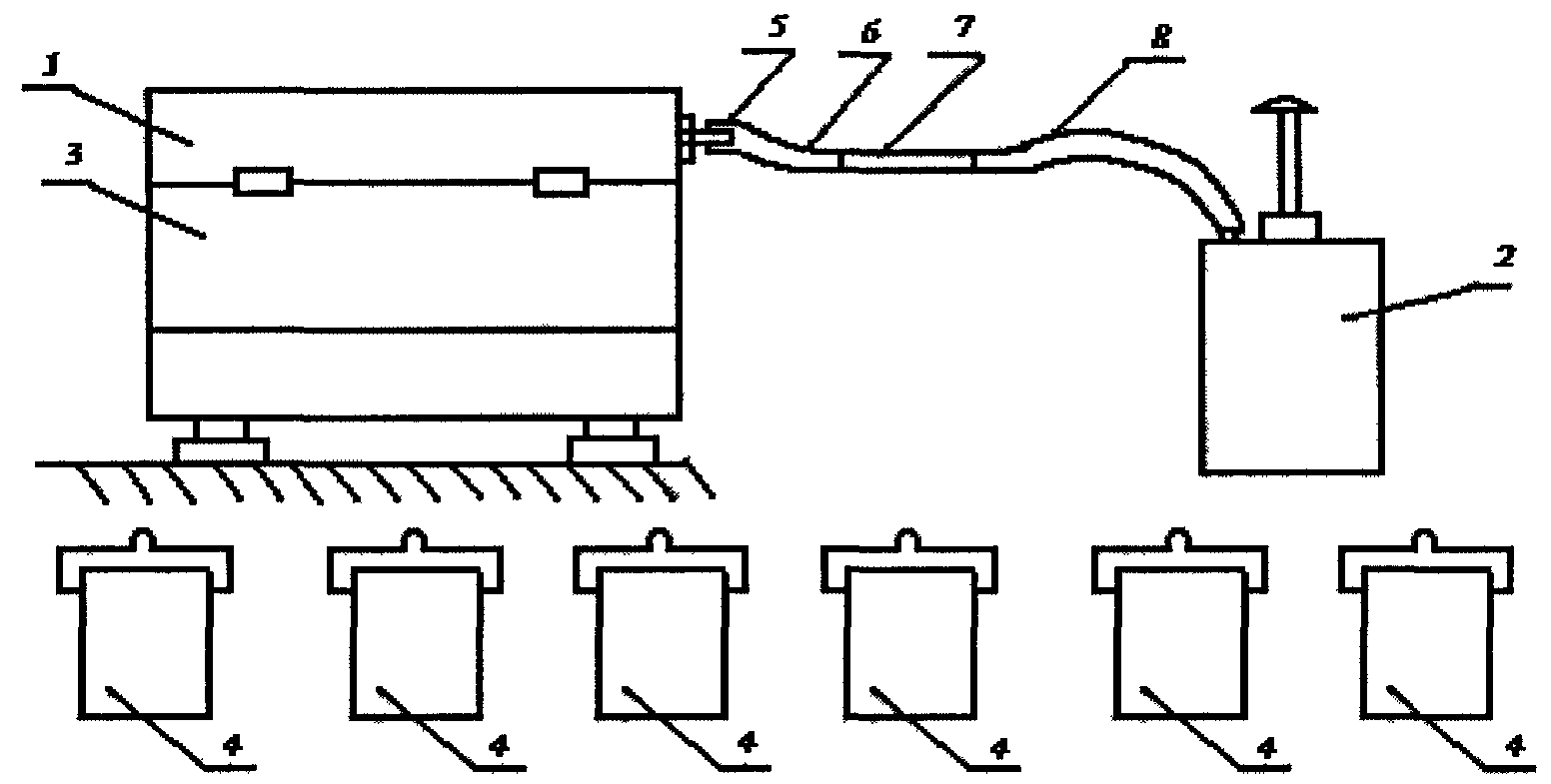

Рис. 1. Схема установки

Индикаторная трубка для определения вредного вещества представляет собой стеклянную трубку длиной 90 мм с внутренним диаметром 2,5..2,6 мм, заполненную в соответствии с инструкцией индикаторным порошком. Концы индикаторной трубки запаяны.

Указания по технике безопасности

  1. Строго соблюдать инструкцию по ТБ.

Порядок выполнения работы

1. Открыть камеру. Открыть емкости с жидкими вредными веществами. Поставить емкости в камеру. Плотно закрыть откидную стенку.

2. Выдержать паузу в течение 3-4 мин с целью создания определенной концентрации паров исследуемых вредных веществ в воздухе камеры.

3. Обломать оба конца индикаторной трубки. Для обламывания запаянных концов индикаторной трубки перед определением содержания компонентов вредных веществ использовать подвеску со специальными отверстиями, расположенную в газоанализаторе. Измерение следует начинать не позднее чем через 1 минуту после разгерметизации трубок.

4. Соединить маркированный конец индикаторной трубки со свободным концом резинового шланга.

5. Вставить немаркированным концом вскрытую индикаторную трубку в резиновый шланг воздухозаборного устройства.

6. Провести просасывание анализируемого газа а камере с помощью газоанализатора. Объем пробы воздуха для каждого вредного вещества указан на этикетке со шкалой (приложение).

7. Определить концентрацию исследуемого вредного вещества в мг/м3 по шкале этикетки. Для этого необходимо совместить точку 0 шкалы с началом изменения окраса порошка. Цифра на шкале, совпадающая с другой границей окрашенного столбика порошка, укажет концентрацию определяемого вредного вещества (приложение).

8. Сравнить значения концентрации вредных веществ с ПДК. В работе используется ацетон (емкость 4-1), окраска индикаторного порошка - желтая, ПДК составляет 200 мг/м3, бензин (емкость 4-2), окраска индикаторного порошка - светло-коричневая, ПДК составляет 4 мг/м3, бензол (емкость 4-3), окраска индикаторного порошка - серо-бежевая, ПДК составляет 5 мг/м3 , ксилол (емкость 4-4), окраска индикаторного порошка - красно-фиолетовая, ПДК составляет 50 мг/м3, толуол (емкость 4-5), окраска индикаторного порошка - темно-коричневая, ПДК составляет 50 мг/м3 и этиловый эфир (емкость 4-6), окраска, индикаторного порошка - зеленая, ПДК составляет 10 мг/м3.

9. Определить класс опасности и среднюю смертельную концентрацию исследуемых вредных веществ, используя данные приложения.
