2.1 Маркетинговое исследование.
Маркетинговое исследование – это систематический поиск, сбор, анализ и представление данных и сведений, относящихся к конкретной рыночной ситуации, в данный момент процесс ремонта и эксплуатации токарного универсального круглошлифовального станка 3Б16.
Цели маркетинговых исследований:
Поисковые цели — сбор информации для предварительной оценки проблемы и её структурирования;
Описательные цели — описание выбранных явлений, объектов исследования и факторов, оказывающих воздействие на их состояние;
Каузальные цели — проверка гипотезы о наличии некоторой причинно-следственной связи;
Тестовые цели — отбор перспективных вариантов или оценка правильности принятых решений;
Прогнозные цели — предсказание состояния объекта в будущем.
По данным исследования рынка токарного универсального круглошлифовального станка 3Б16 показало:
Кто производит данный станок:
ООО «Техномаш»;
ОАО «Воронежский станкостроительный завод»;
«Волгоградская Промышленная Компания»
Кто использует:
ОАО «Чебоксарский агрегатный завод»;
«Челябинский агрегатный завод»;
Какие существуют аналоги станка 3Б16:
Круглошлифовальный универсальной станок (полуавтомат) 3U10MSF1-250;
Станок круглошлифовальный универсальный высокой точности 3У131ВМ.

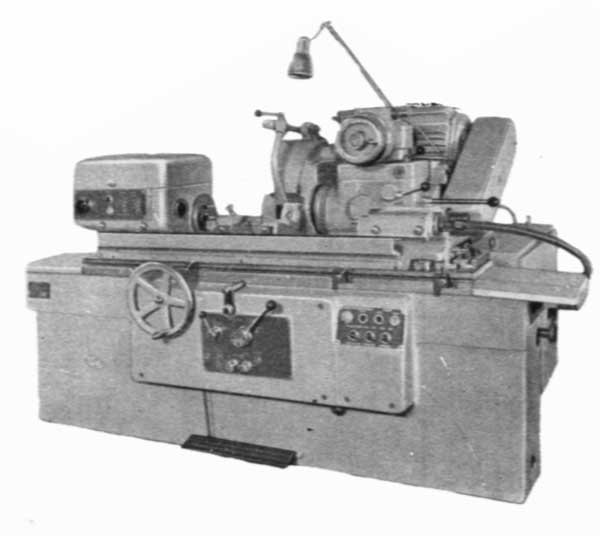

Рисунок- Внешний вид токарного универсального круглошлифовального станка 3Б16.
2.2 Разработка организационных и технических мероприятий по
техническому обслуживанию и ремонту электрооборудования.
Планирование работ по техническому обслуживанию (ТО) и текущему ремонту (ТР) осуществляется в виде годового, квартального и месячного графиков.
Исходными данными для составления графиков являются: периодичность проведения работ по техническому обслуживанию и ремонту с учетом коэффициента сезонности и продолжительности работы электрооборудования в смену. Нормированная периодичность ТО и ТР записывается в графы 8 и 9 таблицы 2.1. Затем нормированная периодичность корректируется с учетом примечаний. При этом учитывается продолжительность работы установки в течение года.
В случае сезонного использовании оборудования в течение года дополнительно учитывают необходимость проведения технического обслуживания, связанного с подготовкой к хранению и расконсервации оборудования. Трудоемкость этих работ оценивается трудоемкостью ТО соответствующего типа электрооборудования, увеличенной на 15% (коэффициент 1,15).
Расчет трудоемкости технического обслуживания и текущего ремонта.
Годовые затраты труда в чел.-ч на техническое обслуживание и текущий ремонт электрооборудования являются основой для определения работ электротехнической службы и количества электромонтеров, занятых этими видами работ на объекте.
Расчет затрат по каждому виду электрооборудования производят в табличной форме (см. таблицу 2.1). Исходными данными являются количество единиц однотипного электрооборудования (графа 4), количество ТО и ТР (графы 13-24) и нормированные затраты труда. Нормированные затраты труда на одно ТО или один ТР.
Суммарные затраты труда определяются как сумма затрат труда на ТО и ТР i-oгo вида оборудования с количеством оборудования:
, (2.1)
где Зто и Зтр - соответственно затраты на ТО и ТР;
n - количество оборудования;
z - количество ТО в год.
Трудозатраты на оперативное обслуживание, т.е. на выполнение работ по заявкам, дежурства на отдельных объектах, устранение аварийных ситуаций определяются из расчета 15% от плановых работ по ТО и ТР.
Годовые затраты труда с учетом затрат на оперативное обслуживание определяются по формуле:
, (2.2)
где к - коэффициент трудозатрат на оперативное обслуживание, к = 1,15
Исходные данные.
Все необходимые исходные данные по оборудованию представлены в таблице 2.1. Все оборудование токарного универсального круглошлифовального станка работает круглый год.
Расчет суммарных и годовых затрат труда.
Определяем суммарные затраты труда по видам оборудования по формуле (2.1):
31 = 1*0,5 + 1*5,5 = 6 чел.-ч.
32 = 2*0,3 + 2*2 = 4,6 чел.-ч.
33 = 2*0,25 + 2*1,75 = 4 чел.-ч
34 = 1*1,4 + 1*1,9 = 3,3 чел.-ч
35 = 1*0,5 + 1*1,3 = 1,8 чел.-ч
36 = 1*1 + 1*36 = 37 чел.-ч
37 = 1*0,72 + 1*1,56 = 2,28 чел.-ч
38 = 1*0,23 + 1*1,6 = 1,83 чел.-ч
39 = 1*0,55 + 1*0,9 = 1,45 чел.-ч
310 = 1*0,8 + 1*1,43 = 2,23 чел.-ч
311 = 1*0,12 + 1*0,8 = 0,92 чел.-ч
312 = 2* 0,54 + 2*1,67 = 4,42 чел.-ч
313 = 1*0,05 + 1 = 1,05 чел.-ч
314 = 2*0,02 + 1 =2,04 чел.-ч
315 = 1*0,02 + 1 = 2,02 чел.-ч
316 = 1*0,4 + 1*0,95 = 1,35 чел.-ч
317 = 1*0,7 + 1*1,25 = 1,95 чел.-ч
318 = 2*0,7 + 2*1,25 = 3,9 чел.-ч
Все полученные результаты по суммарным затратам труда представлены в графе 27 таблицы 2.1.
Годовые затраты труда с учетом затрат на оперативное обслуживание определяем по формуле (2.2):
З=∑6+4,6+4+4+1.77+1,77+3,3+2,01+2,01+2,01+1,8+37+2,28+1,83+1,45+2,23+0, 92+4,42+1,05+1,05+1,05+2,04+2,04+2,02+1,35+1,35+1,95+3,9+3,9+3,9=
=109,01чел. ч.
Годовые затраты труда на техническое обслуживание и ремонт токарного универсального круглошлифовального станка 3Б16 составляют 109,01чел. ч.
Таблица 2.1 – Годовой график технического обслуживания и ремонта электрооборудования токарного универсального круглошлифовального станка 3Б16
Наименование эл. оборудования и место его установки (производ. объект раб. машина) |
Техническая характеристика (тип, мощность, частота вращения и т.д.) |
Единица измерения |
Количество |
Количество условных единиц УЕЭ |
Окружающая среда |
Число часов работы в сутки |
Число месяцев работы в год |
Нормированная периодичность |
|
ТО |
ТР |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Электродвигатель |
Ш1-С1 исролнение Щ2/Ф3 1,0 кВт 300-3000 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электродвигатель |
АОЛ2-32-4-С1, исполнение Щ2 3 кВт 1420 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электродвигатель |
АОЛ-22-6-С1, исполнение Щ/Ф2 1,1 кВт, 930 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электродвигатель |
АОЛ-21-4 0,27 кВт 1400 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электродвигатель |
ПА-45 0,15 кВт 2800 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электродвигатель |
СМ-3М 0,125 кВт 1400 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электродвигатель |
АОЛ2-11-2С1 0,8 кВт 283 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Электропривод с магнитным усилителем |
ПМУ-5М-1 0,63 кВт, 300-3000 об/мин |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Выключатель автоматический |
АК-S3-3М IН=32А |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Выключатель автоматический |
АСТ-3-16 IН=16А |
шт |
2 |
|
норм |
8 |
12 |
3 |
24 |
Пакетно-кулачковый выключатель |
ПКВ-10-19-12 IН=10А |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Кнопка управления |
КУА-1 |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Лампа сигнальная |
Ш-63-0,22 |
шт |
2 |
|
норм |
8 |
12 |
3 |
24 |
Лампа местного освещения |
СГС1-2В |
шт |
1 |
|
норм |
8 |
12 |
3 |
24 |
Предохранитель |
ПЦУ-6 |
шт |
2 |
|
норм |
8 |
12 |
3 |
24 |
Пускатель магнитный |
ПМЕ-111 127 В |
шт |
2 |
|
норм |
8 |
12 |
3 |
24 |
Реле тепловое |
ТРН-8 I=3,2A |
шт |
1 |
|
норм |
8 |
12 |
3 |
12 |
Реле тепловое |
ТРН-10 I=8А |
шт |
1 |
|
норм |
8 |
12 |
3 |
12 |
Реле тепловое |
ТРН-Ю I=5А |
шт |
1 |
|
норм |
8 |
12 |
3 |
12 |
Реле тепловое |
ТРН-10 I=8А |
шт |
1 |
|
норм |
8 |
12 |
3 |
12 |
Реле тепловое |
ТРН-81 I=0,5А |
шт |
1 |
|
норм |
8 |
12 |
3 |
12 |
Понижающий трансформатор |
ТБС2-0,4 |
шт |
1 |
|
норм |
8 |
12 |
3 |
12 |
Продолжение таблицы 2.1 – Годовой график технического обслуживания и ремонтов.
Скорректированная периодичность |
Январь |
Февраль |
Март |
Апрель |
Май |
Июнь |
Июль |
Август |
Сентябрь |
Октябрь |
Ноябрь |
Декабрь |
Нормированные затраты труда на один |
Суммарные затраты труда на ТО и ТР, чел-ч. |
||
ТО |
ТР |
ТО |
ТР |
|||||||||||||
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
3 |
24 |
|
ТО |
|
|
|
ТР |
|
|
|
ТО |
|
|
0,5 |
5,5 |
6 |
1 |
24 |
|
ТО |
|
ТР |
|
ТО |
|
ТО |
|
ТО |
|
ТО |
- |
- |
- |
3 |
24 |
|
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
- |
- |
- |
3 |
24 |
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
|
|
0,3 |
2 |
4,6 |
3 |
24 |
|
ТО |
|
|
|
ТО |
|
|
|
ТР |
|
|
0,25 |
1,75 |
4 |
3 |
24 |
|
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
0,26 |
1,51 |
1,77 |
3 |
24 |
ТО |
|
|
|
ТО |
|
|
|
ТР |
|
|
|
0,26 |
1,51 |
1,77 |
3 |
12 |
|
|
|
ТО |
|
|
|
ТР |
|
|
|
ТО |
1,4 |
1,9 |
3,3 |
3 |
24 |
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
|
|
0,26 |
1,75 |
2,01 |
3 |
12 |
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
|
0,26 |
1,75 |
2,01 |
3 |
12 |
ТО |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
0,26 |
1,75 |
2,01 |
3 |
12 |
|
ТО |
|
|
|
ТО |
|
|
|
ТР |
|
|
0,5 |
1,3 |
1,8 |
1 |
12 |
|
ТР |
|
ТО |
|
ТО |
|
ТО |
|
ТО |
|
ТО |
1 |
36 |
37 |
3 |
12 |
ТО |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
0,72 |
1,56 |
2,28 |
3 |
24 |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
0,23 |
1,6 |
1,83 |
3 |
24 |
|
|
ТО |
|
|
|
ТР |
|
|
|
ТО |
|
0,55 |
0,9 |
1,45 |
3 |
24 |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
0,8 |
1,43 |
2,23 |
3 |
24 |
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
|
0,12 |
0,8 |
0,92 |
3 |
24 |
ТО |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
0,54 |
1,67 |
4,42 |
6 |
24 |
ТР |
|
|
|
|
|
|
ТО |
|
|
|
|
0,05 |
- |
1,05 |
6 |
24 |
|
|
ТР |
|
|
|
|
|
|
ТО |
|
|
0,05 |
- |
1,05 |
6 |
24 |
|
ТО |
|
|
|
|
|
|
ТР |
|
|
|
0,05 |
- |
1,05 |
3 |
24 |
|
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
0,02 |
- |
2,04 |
3 |
24 |
ТО |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
0,02 |
- |
2,04 |
3 |
24 |
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
|
0,02 |
- |
2,02 |
3 |
24 |
ТО |
|
|
|
ТО |
|
|
|
ТР |
|
|
|
0,4 |
0,95 |
1,35 |
3 |
24 |
ТР |
|
|
|
ТО |
|
|
|
ТО |
|
|
|
0,4 |
0,95 |
1,35 |
3 |
24 |
|
|
|
ТР |
|
|
|
ТО |
|
|
|
ТО |
0,7 |
1,25 |
1,95 |
3 |
24 |
|
|
|
ТО |
|
|
|
ТО |
|
|
|
ТР |
0,7 |
1,25 |
3,9 |
