Тестовые задания по разделу проекционное черчение
Проекционное черчение является одним из основных разделов технического черчения. При изучении этого раздела развивается необходимое пространственное представление, без которого невозможно правильно прочитать и выполнить чертеж.
Все конструктивные формы различных машиностроительных деталей и строительных узлов в подавляющем большинстве представляют собой комбинации основных геометрических тел и ограничиваются различными плоскими фигурами и кривыми поверхностями в любых сочетаниях. Поэтому в проекционном черчении изучаются практические приемы построения изображений и их сочетаний.
Предлагаемые тестовые задания позволяют определить уровень усвоения студентами теории и практического применения способов деятельности по следующим разделам проекционного черчения:
– виды;
– сечения; ГОСТ 2.305-68 [1]
– разрезы.
Вопросы для самоподготовки
1. Что называется чертежом?
2. Каким методом строится изображение на чертеже?
3. Какое изображение предмета называется видом?
4. Какие виды называются дополнительными?
5. Как различаются разрезы в зависимости от положения секущих плоскостей?
6. Как обозначаются разрезы?
7. Можно ли на одном изображении соединить вид и разрез?
8. Назовите условности, учитываемые при выполнении разрезов?
9. Перечислите условности, учитываемые при выполнении сечений?
10. Как выполняется штриховка в разрезах и сечениях?
11. Что называется выносным элементом?
12. Как обозначаются выносные элементы?
Рекомендуемый библиографический список
1. Общие правила выполнения чертежей // В сб.: Единая система конструкторской документации. – М.: Изд-во стандартов, 1991.
2. Власов, М.П. Инженерная графика: Учеб. пособие для вузов / М.П. Власов, – М.: Машиностроение, 1979. – 279 с.
3. Лагерь, А.И. Инженерная графика: Учеб. для инж.-техн. спец. вузов / А.И. Лагерь, Э.А. Колесникова. – М.: Высш. шк., 1985. – 176 с.
4. Лагерь, А.И. Инженерная графика: Учеб. для инж.-техн. спец. вузов / А.И. Лагерь. – 2-е изд. перераб. и доп. – М.: Высш. шк., 2002. – 270 с.
5. Чекмарев А.А. Инженерная графика: Учеб. для немаш. спец. вузов / А.А. Чекмарев. – 4-е изд. стер. – М.: Высш. шк., 2002. – 365 с.
Задания для тестирования
Тема: ВИДЫ |
Выполнил: |
1. Выберите из предложенных определение вида: а) изображение отдельного, ограниченного места поверхности предмета; б) изображение обращенной к наблюдателю видимой части поверхности предмета |

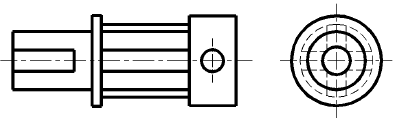

2. Определите и напишите названия изображенных видов: |
Тема: ВИДЫ |
Выполнил: |
1. Дайте определение термину “Вид”: |

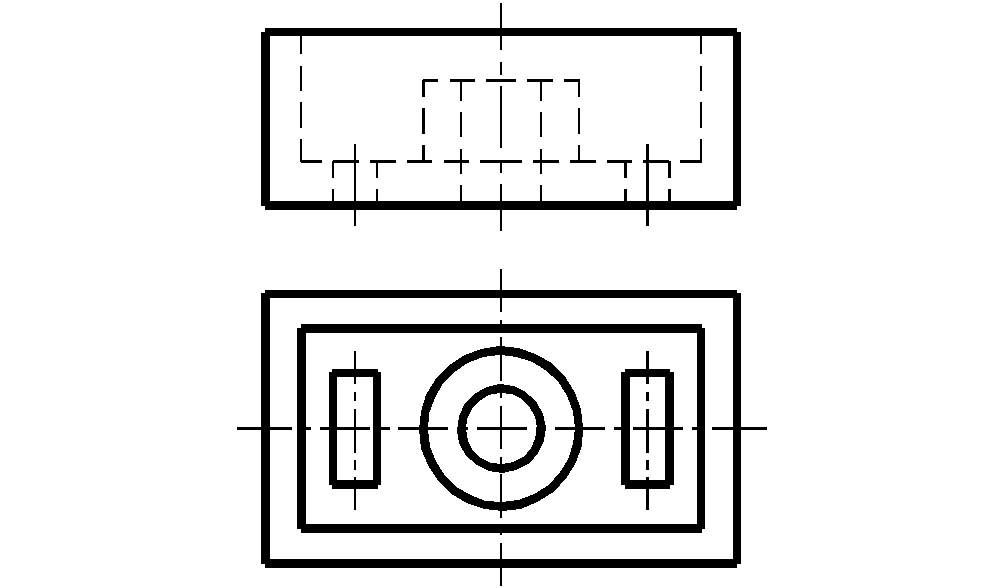

2. Определите и напишите названия изображенных видов: |
Тема: ВИДЫ |
Выполнил: |
1. Назовите основные виды: |
2. Определите и напишите названия изображенных видов: |
Тема: МЕСТНЫЕ ВИДЫ |
Выполнил: | |
1. Дайте определение местному виду: |
2. Укажите, где на чертеже можно выполнить местный вид детали: | |
Тема: МЕСТНЫЕ ВИДЫ |
Выполнил: | |
1. Укажите, какой из перечисленных видов является неполным: а) местный б) дополнительный в) основной |
2. Укажите, где на чертеже можно выполнить местный вид детали: | |
Тема: МЕСТНЫЕ ВИДЫ |
Выполнил: | |
1. Закончите мысль: Местным видом называют… |
2. Определите и обозначьте, в каком из двух чертежей выполнен местный вид: | |
Тема: ДОПОЛНИТЕЛЬНЫЕ ВИДЫ |
Выполнил: | |
1. Какой из перечисленных видов является неполным: а) дополнительный б) основной |
2. Укажите, какую часть детали на чертеже необходимо дать дополнительным видом: | |
Тема: ДОПОЛНИТЕЛЬНЫЕ ВИДЫ |
Выполнил: | |
1. Определите, в каком из трех случаев вид будет являться дополнительным: а) когда предмет располагается относительно фронтальной плоскости; б) когда на имеющихся видах не удается показать форму какой-либо части изделия; в) когда отдельной частью или полностью, предмет проецируется на основную плоскость с искажением формы |
2. Укажите, какую часть детали на чертеже необходимо дать дополнительным видом: | |
Тема: ДОПОЛНИТЕЛЬНЫЕ ВИДЫ |
Выполнил: | |
1. Дайте определение понятию “Дополнительный вид”: |
2. Определите и укажите, на каком из двух чертежей выполнен дополнительный вид: |
Тема: ОБОЗНАЧЕНИЕ ВИДА |
Выполнил: |
Местные виды обозначают на чертеже подобно дополнительному виду: а) да; б) нет. |
2. Исправьте, если есть ошибки в обозначении дополнительного вида: |
Тема: ОБОЗНАЧЕНИЕ ВИДА |
Выполнил: |
|
2. Нанесите необходимые обозначения на чертеже: |
Тема: ОБОЗНАЧЕНИЕ ВИДА |
Выполнил: |
1. Определите, в каких случаях используют обозначение вида: а) если вид допускается располагать вне проекционной связи; б) если вид расположен на чертеже в проекционной связи |
2. Определите и укажите, где правильно нанесены обозначения: |
Тема: СЕЧЕНИЕ |
Выполнил: |
1. Дайте определение термину “Сечение”: |
2. Выберите, какая фигура будет являться сечением А-А: |
Тема: СЕЧЕНИЕ |
Выполнил: |
1. Выберите из перечисленных определение сечения: а) изображение, обращенное к наблюдателю видимой частью поверхности предмета; б) изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. Показывает только то, что получается в секущей плоскости; в) изображение предмета, мысленно рассеченного одной или несколькими плоскостями. Часть предмета, расположенную между наблюдателем и секущей плоскостью, мысленно удаляют. |
2. Выберите, какая фигура будет являться сечением А-А: |
Тема: СЕЧЕНИЕ |
Выполнил: |
Сечением называется изображение фигуры… |
2. Укажите на чертеже возможные положения секущих плоскостей для выполнения сечений: |
Тема: ВЫНЕСЕННОЕ СЕЧЕНИЕ |
Выполнил: |
1. Закончите мысль: Вынесенное сечение располагают… |
2. Определите, какая фигура будет являться вынесенным сечением А-А |
Тема: ВЫНЕСЕННОЕ СЕЧЕНИЕ |
Выполнил: |
1. Из перечисленных выберите признаки вынесенного сечения: а) допускается размещать в разрыве между частями вида. б) контур фигуры сечения обводят сплошной тонкой линией |
2. Определите и подчеркните, какое из двух сечений является вынесенным: |
Тема: ВЫНЕСЕННОЕ СЕЧЕНИЕ |
Выполнил: |
Вынесенные сечения изображают: а) на следе секущей плоскости; б) в проекционной связи; в) в разрыве детали; г) на изображении детали |
2. Определите, какая фигура будет являться вынесенным сечением А-А |
Тема: ОБОЗНАЧЕНИЕ СЕЧЕНИЯ |
Выполнил: |
1. Сечение на чертеже обозначается: а) б) в) |
|
Тема: ОБОЗНАЧЕНИЕ СЕЧЕНИЯ |
Выполнил: |
1. В каких случаях используют обозначение сечения А-А? а) наложенное; б) вынесенное по оси симметрии; в) вынесенное на свободное место чертежа. |
2. Укажите на чертеже возможные положения секущих плоскостей для получения фигур сечения: |
Тема: ОБОЗНАЧЕНИЕ СЕЧЕНИЯ |
Выполнил: |
1. Как указывается на чертеже положение секущей плоскости и как обозначается сечение? |
2. Укажите на чертеже положение секущих плоскостей и обозначьте соответствующие им сечения: |
Тема: РАЗРЕЗЫ |
Выполнил: |
Разрезом называется… |
2. Укажите положение секущей плоскости для выполнения простого разреза детали: |
Тема: РАЗРЕЗЫ |
Выполнил: |
1. Дайте определение термину “Разрез” |
2. Укажите, какие из перечисленных свойств соответствуют разрезу: а) выявляет внутреннюю форму предмета; б) выполнение влечет за собой изменение других изображений этого предмета; в) облегчает понимание формы предмета; г) показывает не только сечение, но и то, что находится за секущей плоскостью |
Тема: РАЗРЕЗЫ |
Выполнил: |
1. Выберите правильное определение термину “Разрез”: а) изображение предмета, мысленно рассеченного одной или несколькими плоскостями, показывающее то, что находится в секущей плоскости и за ней; б) изображение предмета, мысленно рассеченное одной или несколькими плоскостями, показывающее то, что находится в секущей плоскости |
2. Укажите, какое из изображений является разрезом? |
Тема: ПРОСТЫЕ РАЗРЕЗЫ |
Выполнил: |
1. Выберите правильный ответ. Сколько плоскостей участвуют в образовании простого разреза: а) одна; б) две; в) множество. |
2. Из приведенных на детали секущих плоскостей найдите фронтальную: |
Тема: ПРОСТЫЕ РАЗРЕЗЫ |
Выполнил: |
|
2. Укажите положение секущей плоскости для выполнения фронтального разреза: |
Тема: ПРОСТЫЕ РАЗРЕЗЫ |
Выполнил: |
1. Дайте определение понятию “Простой разрез”: |
Укажите положение секущей плоскости для выполнения вертикальных разрезов: |
Тема: СЛОЖНЫЕ РАЗРЕЗЫ |
Выполнил: |
1.Закончите мысль: Разрез называется сложным… |
2. Укажите на чертеже возможные варианты положения секущих плоскостей для сложного разреза: |
Тема: СЛОЖНЫЕ РАЗРЕЗЫ |
Выполнил: |
а) б) в) |
2. Укажите на чертеже возможные варианты положения секущих плоскостей для сложного разреза: |
Тема: СЛОЖНЫЕ РАЗРЕЗЫ |
Выполнил: |
1. Дайте определение понятию “Сложной разрез” |
2. Укажите на чертеже возможные варианты положения секущих плоскостей: |
Тема: ОБОЗНАЧЕНИЕ РАЗРЕЗОВ |
Выполнил: |
1. В каких случаях разрез не сопровождают надписью и не отмечают положение секущей плоскости? |
2. Укажите положение секущих плоскостей выполненного разреза: |
Тема: ОБОЗНАЧЕНИЕ РАЗРЕЗОВ |
Выполнил: |
В каких случаях разрез не сопровождается надписью: а) когда простые разрезы образованы плоскостью, не совпадающей с плоскостью симметрии предмета; б) при выполнении сложных разрезов; в) если секущая плоскость совпадает с плоскостью симметрии предмета, а изображение расположено в проекционной связи |
2. Укажите положение секущих плоскостей для выполнения фронтального разреза: |
Тема: ОБОЗНАЧЕНИЕ РАЗРЕЗОВ |
Выполнил: |
1. Как указывается направление взгляда при выполнении разреза? |
2. Укажите, если необходимо, положение секущей плоскости выполненного разреза: |
