Додаток г Довідникові дані деяких елементів електричних схем
Таблиця Г.1 - Ряди номінальних значень резисторів
Індекс ряду |
Позиції ряду |
Допустиме відхилення від номінальної величини, % |
Е6 |
1,0; 1,5; 2,2; 3,3; 4,7; 6,8 |
±20 |
Е 12 |
1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2 |
±10 |
Е 24 |
1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1 |
±5 |
Таблиця Г.2 - Ряди номінальних значень конденсаторів, мкФ, нФ, пФ
Е6 |
Е12 |
Е24 |
|||||||||
0,01 |
0,1 |
1 |
10 |
100 |
0,1 |
1 |
10 |
100 |
1 |
10 |
100 |
|
|
|
|
|
|
|
|
|
1,1 |
11 |
110 |
|
|
|
|
|
0,012 |
1,2 |
12 |
120 |
1,2 |
12 |
120 |
|
|
|
|
|
|
|
|
|
1,3 |
13 |
130 |
0,015 |
0,15 |
1,5 |
15 |
150 |
0,015 |
1,5 |
15 |
150 |
1,5 |
15 |
150 |
|
|
|
|
|
|
|
|
|
1,6 |
16 |
160 |
|
|
|
|
|
0,018 |
1,8 |
18 |
180 |
1,8 |
18 |
180 |
|
|
|
|
|
|
|
|
|
2,0 |
20 |
200 |
0,022 |
0,22 |
2,2 |
22 |
220 |
0,022 |
2,2 |
22 |
220 |
2,2 |
22 |
220 |
|
|
|
|
|
|
|
|
|
2,4 |
24 |
240 |
|
|
|
|
|
0,027 |
2,7 |
27 |
270 |
2,7 |
27 |
270 |
|
|
|
|
|
|
|
|
|
3,0 |
30 |
300 |
0,033 |
0,33 |
3,3 |
33 |
330 |
0,033 |
3,3 |
33 |
330 |
3,3 |
33 |
330 |
|
|
|
|
|
|
|
|
|
3,6 |
36 |
360 |
|
|
|
|
|
0,039 |
3,9 |
39 |
390 |
3,9 |
39 |
390 |
|
|
|
|
|
|
|
|
|
4,3 |
43 |
430 |
0,047 |
0,47 |
4,7 |
47 |
470 |
0,047 |
4,7 |
47 |
470 |
4,7 |
47 |
470 |
|
|
|
|
|
|
|
|
|
5,1 |
51 |
510 |
|
|
|
|
|
0,056 |
5,6 |
56 |
560 |
5,6 |
56 |
560 |
|
|
|
|
|
|
|
|
|
6,2 |
62 |
620 |
0,068 |
0,68 |
6,8 |
68 |
680 |
0,068 |
6,8 |
68 |
680 |
6,8 |
68 |
680 |
|
|
|
|
|
|
|
|
|
7,5 |
75 |
750 |
|
|
|
|
|
0,082 |
8,2 |
82 |
820 |
8,2 |
82 |
820 |
|
|
|
|
|
|
|
|
|
9,1 |
91 |
910 |
Таблиця Г.3 - Множники для утворення десяткових часткових та кратних одиниць
Множник 10m |
Приставка |
Параметр елемента |
|||
Опір |
Ємність |
||||
Назва |
Позначення |
Назва |
Позначення |
||
109 106 103 1 10-3 10-6 10-9 10-12 |
гіга мега кіло
мілі мікро нано піко |
гігаом мегаом кілоом ом міліом |
ГОм МОм КOм Ом мОм |
фарада
мікрофарада нанофарада пікофарада |
Ф
мкФ нФ пФ |
Таблиця Г.4 - Постійні резистори
Тип резистора |
Діапазон опорів |
Номінальна потужність, Вт |
МЛТ |
1 Ом - 3,01 МОм 1 Ом - 5,1 МОм 1 Ом - 10 МОм |
0,125 0,25; 0,5 1;2 |
С2-33 |
1 Ом - 3 МОм 1 Ом - 5,1 МОм 0,1 Ом - 5,1 МОм 1 Ом - 10 МОм 1 Ом - 22 МОм |
0,125 0,25 0,5 1 2 |
Таблиця Г.5 – Силові трансформатори для блоків живлення в Multisim
-
Тип трансформатора
Номінальна вхідна напруга, Uвх ном, B,
(контакти 1-2)
Номінальна вихідна напруга, Uвих ном, B,
(контакти 3-4)
Схема
TS_POWER_25_ TO1
220
12,4
TS_POWER_10_ TO1
17,6
TS_PQ4_ 10
37,6
TS_PQ4_ 12
47,6
TS_PQ4_ 16
60
TS_PQ4_ 24
64
Таблиця Г.6- Конденсатори постійної ємності
Номінальна напруга, В |
Номінальна ємність, мкФ |
||||
К 50-7 |
К 50-35 |
К 50-18 |
К10-17 |
К73-17 |
|
6,3 |
|
20; ЗО; 50; 100; 200; 500 |
220000 |
|
|
10 |
|
10; 20; ЗО; 50; 100; 200; 500; 1000; 2000; 5000 |
100000 |
|
|
16 |
|
5; 10; 20; ЗО; 50; 100; 200; 300; 1000; 2000; 5000 |
22000 68000 100000 |
|
|
25 |
|
2; 5; 10; 20; 30; 50; 100; 200; 500; 1000; 2000; 5000 |
15000 33000 100000 |
|
|
50 |
|
2; 5; 10; 20; 30; 50; 100; 200; 500; 1000; 2000 |
4700 10000 15000 22000 |
0,001; 0,01; 0,022; 0,056 |
|
63 |
|
|
|
|
0,22; 0,33; 0,47; 0,68; 1; 1,5; 2,2; 3,3; 4,7 |
100 |
|
0,5; 1; 2,5; 10; 20; 30; 50 |
2200 4700 10000 |
|
|
160 |
2; 50; 100; 200; 500 |
1,2; 5; 10; 20 |
|
|
1,5; 2,2 |
250 |
10; 20; 50; 100; 200 |
|
1000 4700 |
|
0,047; 0,068; 0,1; 0,15; 0,22; 0,33; 0,47; 0,68; 1 |
450 |
10; 20; 50; 100 |
|
|
|
|
Таблиця Г.7 - Основні параметри деяких випрямних діодів
Тип діода |
Граничні електричні параметри при температурі оточуючого середовища 25 ±5 °С |
||
Допустима зворотна напруга Uзв max, B |
Середнє значення випрямленого струму Iа max, A |
Пряме падіння напруги Unp (при Iа max), В |
|
КД105А |
100 |
0,3 |
1 |
КД105Б |
400 |
||
КД205Л |
200 |
0,7 |
|
КД208 |
100 |
1,0 |
|
КД209А |
400 |
0,7 |
|
КД202Б |
50 |
1,0 |
|
КД202В |
100 |
3,5 |
|
КД202Е |
200 |
1,0 |
|
1N4001G |
50 |
1 |
0,8 |
1N4001G |
100 |
1 |
|
1N4002G |
400 |
1 |
|
1N5402G |
50 |
3 |
|
1N5404G |
200 |
3 |
|
1N5400G |
400 |
3 |
Таблиця Г.8 - Основні параметри деяких випрямних діодних мостів
Тип діодних мостів |
Максимальне значення середнього прямого струму через діод, I max. а. пр, A
|
Максимально допустима зворотна напруга Uзв max, B |
Максимальне значення зворотнього струму через діод, I max. зв, мкA
|
КЦ405В |
1 |
400 |
125 |
КЦ405Г |
300 |
||
КЦ405Е |
100 |
||
КЦ405И |
0,6 |
500 |
|
3N246 |
1,5 |
50 |
500 |
3N247 |
100 |
||
3N248 |
200 |
||
3N249 |
400 |
Таблиця Г.9 - Основні параметри деяких світлодіодів
-
Вітчизняні
Зарубіжні аналоги
Колір свічення
(позначення в Multisim)
Максимальна пряма напруга,
Uпр max, B
Макси-мальний прямий струм,
Iпр max,mA
HLMP-CB15
Синій (LED_blue)
3,5
20
АЛ307 ВМ
Зелений (LED_green)
2,4
20
АЛ310А
HLMP-DD16
Червоний (LED_red)
2
10 (20)
Таблиця Г.10 - Основні параметри деяких транзисторів
Тип транзистора |
Струк- тура |
РК макс, мВт |
h21Е (β) |
Граничний режим |
Найблищий зарубіжний аналог |
|
UК Макс, В |
IК Макс, мА |
(позначення в Multisim) |
||||
КТ361Г КТ3107Е КТ315Г КТ3102Е |
р-n-р р-n-р n-р-n n-р-n |
150 300 150 250 |
50-350 120-220 50-350 400 |
35 20 35 50 |
50 100 100 100 |
2N3905 |
2N5210 |
||||||
|
||||||
BC549C |
||||||
КТ 502 В КТ 503 В |
р-n-р n-р-n |
500 500 |
40-120 40-120 |
60 60 |
300 300 |
BC327 |
BC337 |
||||||
КТ814А
КТ816А
КТ815А
КТ817А
КТ818Г
КТ819Г
|
р-n-р
р-n-р
n-р-n
n-р-n
р-n-р
n-р-n
|
1000 (10000) 1000 (25000) 1000 (10000) 1000 (25000)
60000
60000 |
>40
>20
>40
>20
≥12
≥12 |
40
40
40
40
80
80 |
1500
3000
1500
3000
10000
10000 |
TIP30 |
TIP32 |
||||||
TIP29 |
||||||
TIP31 2N6121 |
||||||
D45H10 |
||||||
D44H11 |
*) У дужках наведено потужність із додатковим тепловідводом
Таблиця Г.11 – Основні параметри деяких ІМС стабілізаторів напруги
-
ІМС та її аналог
Номінальна вихідна напруга, В
Вхідна напруга, В
Вихідний струм, А
Вид шини живлення - плюсова
КР142 ЕН5А, LM 7805
5
4,9... 5,1
2
КР142 ЕН5Б, LM 7806
6
5,88... 6,12
КР142 ЕН8А, LM 7809
9
8,73... 9,27
1,5
КР142 ЕН8Б, LM 7812
12
11,64…12,36
КР142 ЕН8В, LM 7815
15
14,55 ...15,45
К142 ЕН9А, LM 7820
20
19,6...24,48
К142 ЕН9Б, LM 7824
24
23,52 ...24,48
К142 ЕН9В
27
26,46...27,54
Вид шини живлення - мінусова
КР1162 ЕН5А, LM 7905
5
4,9... 5,1
2
КР1162 ЕН5Б, LM 7906
6
5,88... 6,12
КР1162 ЕН8А, LM 7909
9
8,73... 9,27
1,5
КР1162 ЕН8Б, LM 7912
12
11,64…12,36
КР1162 ЕН8В, LM 7915
15
14,55 ...15,45
К1162 ЕН9А, LM 7920
20
19,6...24,48
К1162 ЕН9Б, LM 7924
24
23,52 ...24,48
Примітка: Потужність мікросхем без тепловідводу – 1 Вт, з тепловідводом -10 Вт.
Таблиця Г.12.1 - Параметри операційних підсилювачів
Мікросхема
|
Uживл., В |
КП., х103 |
Iсж, мА |
Uзм, мВ |
±U2m max, В |
R2m min, кОм |
RD вх, МОм |
Найблищчий закордонний аналог (позначення в Multisim) |
К140УД6, |
2x(5..20) |
≥30 |
3 |
8 |
12 |
1 |
1 |
MC1456C |
К140УД7, |
2x(5..20) |
≥30 |
2,8 |
9 |
10,5 |
2 |
0,4 |
A741 |
К140УД10 |
2x(5..18) |
≥50 |
10 |
5 |
12 |
2 |
0,4 |
LM118 |
К140УД11, |
2x(5..18) |
≥25 |
8 |
10 |
12 |
2 |
0,4 |
LM318 |
К140УД14, |
2x(5..18) |
≥50 |
1 |
5 |
12 |
1 |
30 |
LM308 |
К140УД17 |
2x(3..18) |
20 |
5 |
0,25 |
12 |
2 |
30 |
OP-07E |
КР140УД18 |
2x(6..18) |
25 |
- |
10 |
11 |
2 |
106 |
LF-355 |
К140УД20 |
2x(5..20) |
50 |
3 |
5 |
11 |
1 |
0,4 |
UA747 |
К153УД1 |
2x(9..18) |
≥15 |
6 |
7,5 |
10 |
2 |
0,2 |
UA709 |
К153УД2 |
2x(5..18) |
≥25 |
3 |
7,5 |
10 |
2 |
0,3 |
LM101 |
К153УД6 |
2x(5..18) |
≥50 |
3 |
2 |
10 |
2 |
0,3 |
LM301A |
К154УД3 |
2x(5..18) |
8 |
7 |
10 |
10 |
2 |
1 |
AD509 |
К157УД2 |
2x(3..18) |
50 |
7 |
10 |
13 |
0,3 |
0,5 |
2xLM301 |
К544УД2 |
2x(6..17) |
≥20 |
7 |
50 |
10 |
2 |
10 |
CA3130 |
КМ553УД2 |
2x(5..18) |
≥20 |
3 |
7,5 |
10 |
2 |
0,3 |
LM301 |
К1401УД2 |
2x(2..15) |
2 |
3 |
5 |
12 |
2 |
- |
LM324 |
К1407УД2 |
2x(1,2..13,2) |
50 |
0,1 |
0,5 |
10 |
2 |
- |
LM4250 |
К1408УД1 |
2x(7..40) |
70 |
5 |
8 |
18 |
2 |
1 |
LM343 |
К1408УД1 |
2x(5..20) |
50 |
2,8 |
4 |
11,5 |
2 |
0,4 |
UA747C |
К1409УД1 |
2x(5..15) |
20 |
6 |
15 |
12 |
2 |
105 |
CA3140 |
Позначення в таблиці: Uживл. – напруга живлення; KП - коефіцієнт підсилення; Iсж – струм живлення; Uзм - напруга зміщення "нуля"; ±U2m max - найбільша амплітуда вихідної напруги; R2m min – найменший опір навантаження; RDвх - вхідний опір
Таблиця Г.12.2 - Типові схеми включення операційних підсилювачів
|
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
|
Таблиця Г.13.1 - Технічні характеристики ІМС підсилювачів низької частоти
Параметри |
Мікросхеми |
||
К174УН14 (TDA2003) |
К174УН19 (TDA2030) |
LM1875 |
|
Діапазон частот, КГц |
0,03 - 20 |
0,01- 20 |
0,05-70 |
Вихідна потужність, Вт |
10 |
14 (при R.н=4 Ом) 9 (при R.н=8 Ом) |
25 |
Коефіцієнт нелінійних спотворень, % |
0,1-0,2 |
0,1(0,2) |
0,04. |
Максимальне значення вихідного струму, А |
3,5 |
3,5 |
4 |
Струм споживання в режимі спокою, мА |
45 |
40 |
70 |
Коефіцієнт підсилення, дБ |
40 |
40 |
52 |
R.навант. (номінальне), Ом |
2 |
4 |
4 |
Напруга живлення, В |
+8…18 |
±6…18 |
±15…30 |

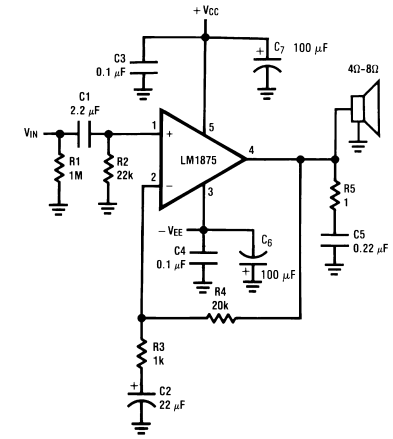

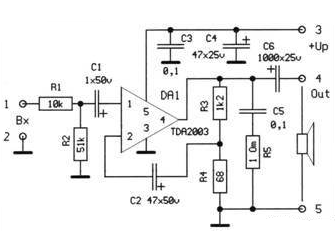

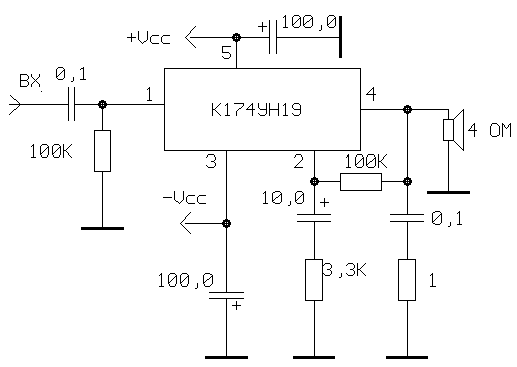

Таблиця Г.13.2 - Типові схеми включення підсилювачів низької частоти
|
|
|

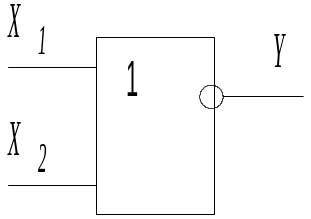

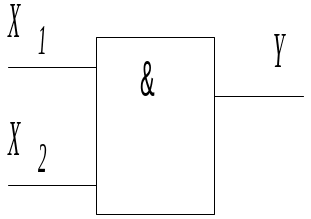

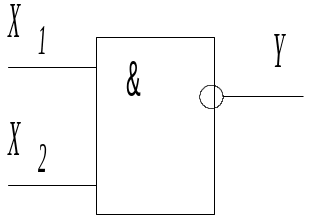

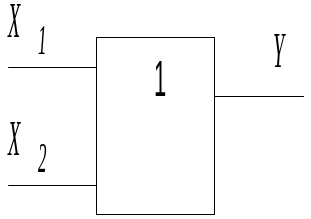

Таблиця Г.14 - Основні логічні функції та їх позначення
Вхідні змінні |
АБО:
|
І:
|
І-НЕ:
|
АБО-НЕ
|
|
|
|
||||
0 0 1 1 |
0 1 0 1 |
0 1 1 1 |
0 0 0 1 |
1 1 1 0 |
1 0 0 0 |
Умовне поз-начення (DIN) |
|
|
|
|
|
Умовне позначення (АNSI) |
|
|
|
|
