Приклад основного напису для графічної частини представлено на рисунку 1.5.
Рисунок 1.5 – Приклад заповнення основного напису графічної частини
2 Завдання на курсову роботу
Завдання на курсову роботу видається кожному студенту викладачем згідно пунктів 2.1 – 2.5. Студентам, що працюють над науково-дослідними та лабораторними розробками, видаються індивідуальні завдання.
2.1 Розробка підсилювачів низької частоти
Метою даної роботи є набуття навиків розрахунку підсилювачів змінного струму низької частоти (ПНЧ).
В роботі необхідно:
Побудувати структурну схему пристрою, провести попередній розрахунок підсилювача.
Провести остаточний розрахунок підсилювача та розробити електричну схему пристрою.
Побудувати модель та часові діаграми роботи пристрою.
Таблиця 2.1 – Вхідні дані для розробки підсилювачів змінного струму
Параметри |
Варіанти |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Потужність на виході підсилювача Рвих, Вт |
4 |
1 |
12 |
25 |
20 |
4 |
8 |
0,5 |
12 |
15 |
Діапазон частот f, Гц |
50 - 18000 |
75 - 20000 |
||||||||
Опір навантаження, Rн, Ом |
4 |
8 |
||||||||
Внутрішній опір джерела сигналу Rдж, Ом |
100 |
200 |
300 |
400 |
500 |
100 |
200 |
300 |
400 |
500 |
Напруга джерела вхідного сигналу, Uвх, мВ |
10 |
20 |
30 |
40 |
50 |
10 |
20 |
30 |
40 |
50 |
Напруга джерела живлення, Uж, В |
±12 |
±12 |
±15 |
±24 |
±20 |
+24 |
±15 |
+12 |
±20 |
±24 |
Тип вихідного підсилювача |
ІМС |
Т |
ІМС |
Т |
ІМС |
Т |
ІМС |
Т |
ІМС |
ІМС |
Позначення: Т – транзисторний; ІМС – на інтегральній мікросхемі. |
2.2 Розробка пристроїв на операційних підсилювачах (оп)
Метою даної роботи є набуття навиків розрахунку підсилюючих каскадів на ОП та джерел живлення.
Типові схеми приведені на рисунках 2.1та 2.2, а дані для розрахунку - в таблицях 2.2 та 2.3.
В роботі необхідно:
Побудувати структурну схему пристрою, провести попередній розрахунок елементів підсилюючого каскаду.
Розробити електричну схему пристрою на ОП та блоку живлення.
Побудувати модель та часові діаграми роботи пристрою.
|
|

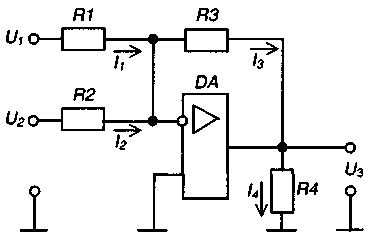

Рисунок 2.1 - Розрахункова схема двовходового інвертуючого суматора на ОП |

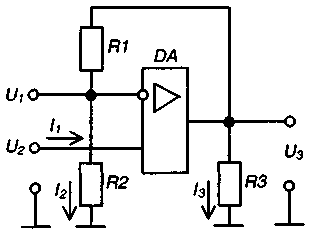

Рисунок 2.2 - Розрахункова схема неінвертуючого підсилювача на ОП |
Таблиця 2.2 – Вхідні дані для розрахунку інвертуючого суматора або двоходового підсилювача на ОП (рисунок 2.1)
|
Варіанти |
||||||||||
Параметр |
Одиниця виміру |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
R1 |
кОм |
1 |
х |
х |
1,1 |
- |
- |
х |
- |
2 |
1,1 |
R2 |
1,5 |
3 |
- |
- |
1,2 |
х |
- |
1 |
- |
1,5 |
|
R3 |
х |
30 |
75 |
33 |
х |
х |
240 |
х |
х |
33 |
|
R4 |
2 |
1 |
6,2 |
2,2 |
х |
2,4 |
х |
х |
х |
2,2 |
|
U1 |
В |
1,5 |
0,15 |
х |
х |
- |
- |
х |
- |
-0,05 |
х |
U2 |
-2,5 |
-0,25 |
- |
- |
х |
0,01 |
- |
х |
- |
0 |
|
U3 |
2,5 |
х |
х |
х |
-5 |
х |
1,2 |
-2,2 |
х |
х |
|
I1 |
мА |
х |
х |
х |
0,2 |
- |
- |
0,005 |
- |
х |
0,2 |
I2 |
х |
х |
- |
- |
х |
х |
- |
х |
- |
- |
|
І3 |
х |
х |
х |
х |
х |
0,05 |
х |
0,02 |
х |
х |
|
І4 |
х |
0,25 |
1 |
х |
2,5 |
х |
1 |
0,01 |
0,55 |
х |
|
КU33 |
- |
- |
-50 |
х |
-100 |
-120 |
х |
х |
-110 |
х |
Таблиця 2.3 - Вхідні дані для розрахунку неінвертуючого
підсилювача на ОП (рисунок 2.2)
Варіанти |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Параметр |
Одиниця виміру |
||||||||||
R1 |
кОм |
18 |
х |
220 |
х |
75 |
х |
24 |
15 |
х |
36 |
R2 |
х |
1,2 |
х |
3 |
х |
1 |
х |
х |
2,4 |
х |
|
R3 |
10 |
6,2 |
3,9 |
х |
2 |
2 |
х |
х |
10 |
х |
|
U1 |
в |
-0,3 |
X |
0,044 |
х |
0,15 |
х |
0,3 |
х |
х |
х |
U2 |
х |
0,6 |
х |
0,1 |
х |
х |
х |
х |
0,2 |
0,25 |
|
U3 |
-4,8 |
-9,6 |
х |
5,1 |
х |
-1,25 |
х |
9 |
3,2 |
х |
|
I1 |
мА |
х |
х |
х |
х |
х |
х |
х |
х |
х |
х |
I2 |
х |
х |
0,002 |
х |
0,15 |
х |
0,3 |
0,5 |
х |
х |
|
I3 |
х |
х |
х |
1 |
х |
х |
3,75 |
3,75 |
х |
2 |
|
КU33 |
х |
х |
х |
х |
51 |
25 |
х |
6 |
х |
16 |
Умовні позначення:
"-" у таблиці позначено відсутні для даного варіанту параметри;
"Х" – величини параметрів необхідно визначити.
