Додаток д
Додаток ж

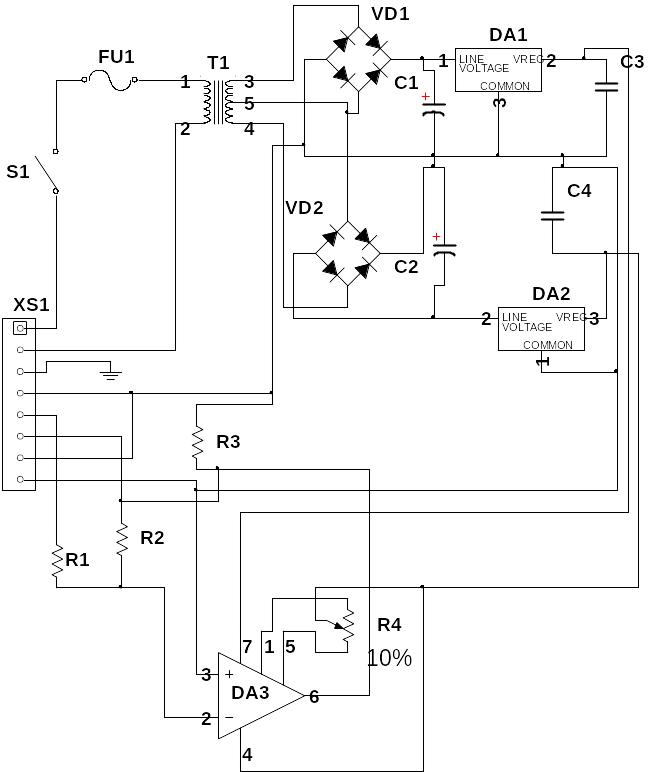

П риклад заповнення переліку елементів до електричної принципової схеми пристрою
Позначення |
Назва |
Кількість |
|
|
|
|
Конденсатори |
|
С1, С2 |
К50 – 35 –50 1000мкФ ОЖО 464. 023 ТУ |
2 |
С3, С4 |
К73 – 17 0,1 ± 10% ОЖО 468. 030 ТУ |
2 |
|
|
|
|
Резистори |
|
R1 |
С2–33 - 0,125 – 10 кОм ± 5% |
1 |
R2 |
СП5–33 - 0,125 – 10 кОм ± 5% |
1 |
R3 |
С2–33 - 0,125 – 1 кОм ± 5% |
1 |
R4 |
С2–33 - 0,125 – 22 кОм ± 5% |
1 |
|
|
|
|
Діоди |
|
VD1, VD2 |
КЦ405Е |
2 |
|
|
|
|
Мікросхеми |
|
DА1 |
LM 7815 |
1 |
DА2 |
LM 7915 |
1 |
DА3 |
A741 |
1 |
|
|
|
|
Трансформатор |
|
Т1 |
TS-PQ-4-10 |
1 |
|
|
|
|
Вимикач |
|
S1 |
DIPSW1 |
1 |
|
|
|

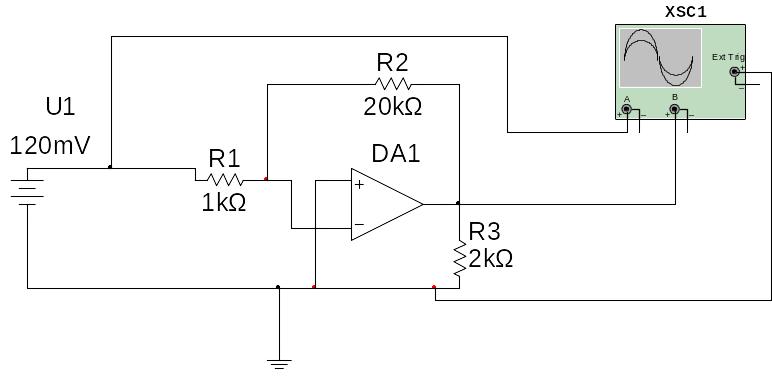

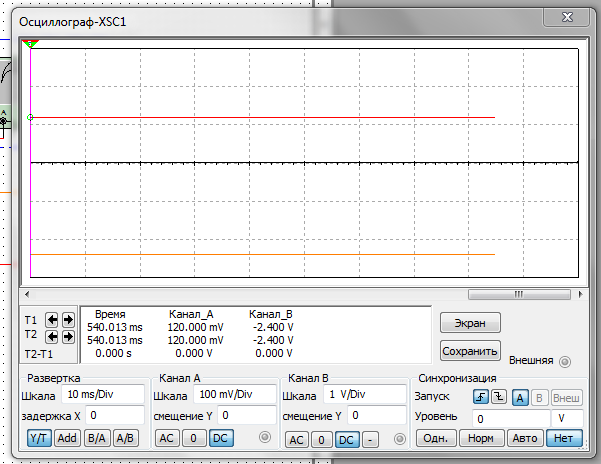

Додаток к.
Приклад моделювання роботи пристрою
